Реферат



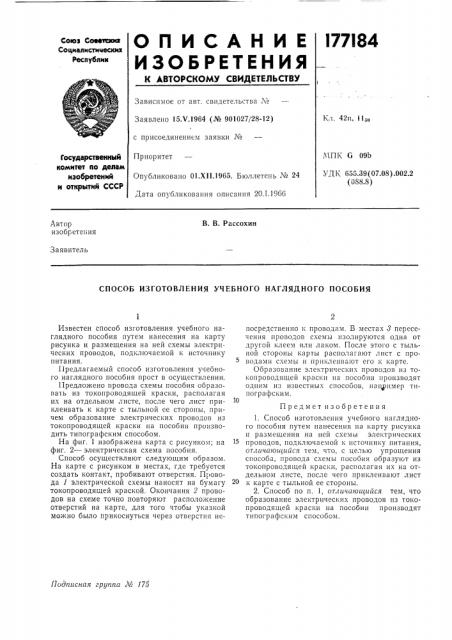

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l77l84

Союз Советова

Социалистииесыиз

Республиы

Зависимое от авт. свидетельства №

Кл. 42п, 11.-, Заявлено 15.V.1964 (№ 901027/28-12) с присоединением заявки №

МПК С 09Ь

УДК 655,39(07.08).002.2 (088.8) Приоритет

Государственный комитет ло делам изобретений и открытий СССР

Опубликовано 01.XII.1965. Бюллетень № 24

Дата опубликования описания 20.1.19бб

В. В. Рассохин

Автор изобрете| ия

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ УЧЕБНОГО НАГЛЯДНОГО ПОСОБИЯ

Подписная группа ¹ 175

Известен способ изготовления учебного наглядного пособия путем нанесения на карту рисунка и размещения на ней схемы электрических проводов, подключаемой к источнику питания.

11редлагаемый способ изготовления учебного наглядного пособия прост в осуществлении.

Предложено провода схемы пособия образовать из токопроводящей краски, располагая их на отдельном листе, после чего лист приклеивать к карте с тыльной ее стороны, причем образование электрических проводов из токопроводящей краски на пособии производить типографским способом.

На фиг. 1 изображена карта с рисунком; на фиг. 2 — электрическая схема пособия.

Способ осуществляют следующим образом.

На карте с рисунком в местах, где требуется создать контакт, пробивают отверстия. Провода 1 электрической схемы наносят на бумагу токопроводящей краской. Окончания 2 проводов на схеме точно повторяют расположение отверстий на карте, для того чтобы указкой можно было прикоснуться через отверстия непосредственно к проводам. В местах 3 пересечения проводов схемы изолируются одна от другой клеем или лаком. После этого с тыльной стороны карты располагают лист с проводами схемы и приклеивают его к карте.

Образование электрических проводов из токопроводящей краски на пособии производят одним из известных способов, например типографским.

Предмет изобретения

1. Способ изготовления учебного наглядного пособия путем нанесения на карту рисунка и размещения на ней схемы электрических проводов, подключаемой к источнику питания, отличающийся тем, что, с целью упрощения способа, провода схемы пособия образуют из токопроводящей краски, располагая их на отдельном листе, после чего приклеивают лист к карте с тыльной ее стороны.

2. Способ по п. 1, отличаюи1ийся тем, что образование электрических проводов из токопроводящей краски на пособии производят типографским способом.

177184

ФУГ 1
