,gp Класс 38f, 7

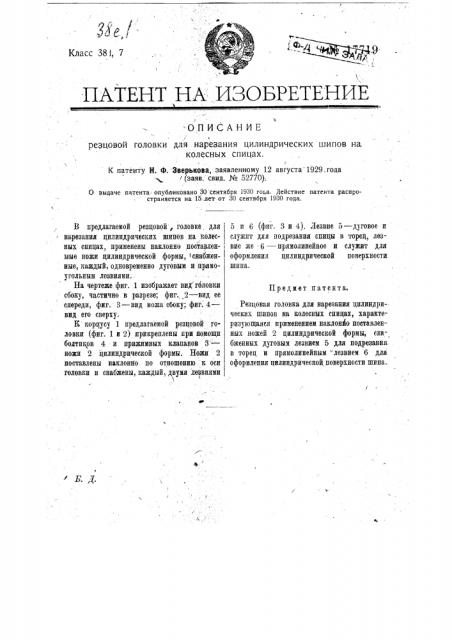

ПАТЕНТ НА,ИЗОБРЕТЕ.НИЕ ОПИСАНИE

l резцовой головки для нарезания цилиндрических шипов на колесных спицах.

К патенту Н. Ф. Зверькова, заявленному 12 августа 1929,года

> (заяв. свмд. № 52770);

0 выдаче патента- опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 .лет от 30 сентября 1930 года.

Предмет патента.

Ф

В предлагаемой резцовой, головке для нарезания цилиндрических шипов на колесных спицах, применены наклонно, поставленыые ножи цилиндрической фориы, снабженные, каждый, одновременно дуговым и прямоугольным лезвиями.

На чертеже фиг. 1 изображает вид гбловки сбоку, частично в разрезе; фиг. 2 — вид ее спереди, фиг. 8 — вид ножа сбоку; фиг. 4— вид его сверху.

К корпусу 1 предлагаемой резцовой головки (фиг. 1 и 2) прикреплены при помощи болтиков 4 и прижимных клапанов 3— ножи 2 цилиндрической формы. Ножи 2 поставлены наклонно по отношению к оси головки и снабжены, каждый, двумя лезвиями ! о и 6 (фиг. 8 и 4). Лезвие 5 — дуговое и служпт дяя подрезания спицы в торец, лез вне же 6 прямолинейное и служит для

I оформления цилиндрической поверхности шипа.

Резцовая головка для нарезания цилиндри-ческих шипов на колесных спицах, характеризующаяся применением наклонно поставленных ножей 2 цилиндрической формы, снабженных дуговым лезвием о для подрезания. в торец и прямолинейным - лезвием 6 для оформления цилиндрической поверхности шипа ..
