Реферат

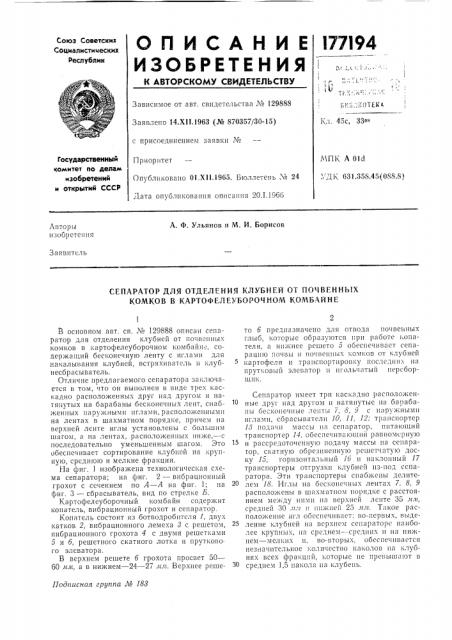

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

l77194 с с

11

Б! .::! l0TF 1 4

Зависимое от авт. свидетельства № 129888

Заявлено 14.Х11.1963 (№ 870357/30-15) Кл. 45с, 330 с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

МПК А 013

, ДК 631.35$,45(088.8) Приоритет

Опубликогано 01.Х11,1965. Бюллетень ¹ 24

Дата опубликоваш1я описания 20.1.1966

А. Ф. Ульянов и M. И. Борисов

Авторы изобретения

Заязитель

СЕПАРАТОР ДЛЯ ОТДЕЛЕНИЯ КЛУБНЕЙ ОТ ПОЧВЕННЫХ

КОМКОВ В КАРТОФЕЛЕУБОРОЧНОМ КОМБАЙНЕ

11одписная группа № 188

В основном авт. св. № 129888 описан сепаратор для отделения клубней от почвенных комl(ОВ В картофелеуборочном комоайн, содержащий бесконечную ленту с иглами для накальшания клубней, встряхиватель и клубнесбрасыватель.

Отличие предлагаемого сепаратора заключается в том, что он выполнен в виде трех каскадно расположенных друг над другом и натянутых на барабаны бесконечных лент, снаб»(el!!lb!>: нару>кными иглами, расположенными на лентах в шахматном порядке, причем на верхней ленте иглы установлены с большим шагом, а на лентах, распоao>1(eilllblx ниже,— с последовательно уменьшенным шагом. Это обеспечивает сортирование клубней на «рупную, среднюю и мелкие фракции.

На фиг. 1 изображена технологическая схема сепаратора; на фиг. 2 — вибрационный грохот с сечением по А — А на фиг. 1; на фиг. 3 — сбрасыватель, вид по стрелке Б.

Картофелеуборочный комбайн содер>кит копатель, вибрационный грохот и сепаратор.

Копатель состоит из ботводробитсля 1, двух кятl(ОВ 2, Вибряционного лемеха 8 с решетом, Вибрационного грохота 4 с двумя решетками б и б, решетного скатного лотка и прут«ово го элеватора.

В верхнем решете б грохота просвет 50—

60 л1,11, а в ни>кием — 24 — 27 лл. Верхнее решето б предназначено для отводя почвенных глыб, которые образуются нри работе копателя, а нижнее решето б обеспечив",åò сепаРЯЦИIО НО !ВЫ И IIO IIIOIIIII. Х «ОМ!, ОВ ОТ КЛУОНЕй картофеля и транспортировку последних на прут«овый элеватор и игольчатый нерсборщнк.

Сепаратор имеет три каскадно расположенные друг над другом и натянутые на барабаIIbI Оескоие illые;lеllть! /, 6, 3 с II(IРУжными иглами, сбрасыватели 1О, 11. 12; транспортер

18 подачи массы на сепаратор, питающий транспортер 14, обеспечивающий равномерную и рассредоточенную подачу массы на сепаратор, скатную обрезиненную решетчатую доску 15, горизонтальный 16 и наклонный 17 транспортеры отгрузки клубней из-под сепаратора. Зти транспортеры снабжены делителем 18. Иглы на бесконечны.; лентах 7, 8, 9 расположены в шахматном порядке с расстоянием между ними на верхней ленте 35 л.lt, средней 30 лл ii нижней 25 лл. Такое расположение шл обеспечивает: во-первых, выделение клубней на верхнем сепараторе наиболее крупчых, на среднем — средних и на нижнем — мелких и, во-вторых, обеспечивается незначительное количество 1га«олов на клубнях всех фра«ций, которые не превышают в среднем 1,5 накола на клубень.

177194

Для того чтобы глубина наколов па клубвях не превышала 10 — 12 лглг, на иглы устанавливаются ограничители глубины накола диаметром до 10 лглг и высотой 18 лглг, изготовленные из эластичного материала. Ограничители могут быть изготовлены как одно целое с прорезиненной лентой. Иглы выполнены в виде П-образных скоб, в верхней части которых имеются два выступа. Иглы монтируются на транспортерную ленту строго вертикально и удерживаются на ней за счет упругости резины и сил трения. Строгое вертикальное поло>кение иглы при работе сепаратора обеспечивается ее выступами, которыми она фиксируется относительно внутренней поверхности прорезиненной ленты с одной стороны и поверхности стола 19 — с другой.

Сбрасыватель представляет гребенчатую решетку, состоящую из вала 20, на который свободно надеты секции. Каждая секция изготовлена из втулки 21, двух пальцев-съемпиков

22 и фиксаторной пластины 28.

Регулировка пальцев относительно иглы и поверхности бесконечных лент 7, 8, 9 производится с помощью винта 24. При ввертывании его в кронштейн 25, винт упирается в фиксаторную пластину и поворачивает втулку с пальцами, прижимая последние к ленте сепаратора. Наоборот, при вывертывании винта пальцы под собственным весом отходят от ленты сепаратора.

Работает комбайн следующим ооразом. При движении агрегата в рабочем поло>кении ботводробитель 1 измельчает ботву и разбрасывает ее по поверхности поля, катки 2 раздавливают почвенные комки и частично нарушают связь клубней со столонами. Разрушенный катками пласт двух грядок картофеля подкапывается лезвием вибрационного лемеха 8 и перемещается по решету вверх к вибрационному грохоту 4. На решетах лемеха и грохота клубни картофеля очищаются от комков почвы и по скатному лотку 2б выходят из агрегата.

Клубни и комки почвы с нижнего решета грохота направляются на прутковый элеватор

27, а с него — на транспортер 18 подачи, который сбрасывает их на питающий транспортер

15 го

Зо

14, скорость которого больше скорости транспортера подачи. В результате разности скоростей транспортеров и различных коэффициентов трения клубней и почвенных комков на питающем транспортере происходит рассредоточение массы и более равномерная подача ее на верхнюю бесконечную ленту 7 с иглами. Высота сбрасывания с питающего транспортера на первый и последующие сепараторы 400 †5 лгм.

Работает сепаратор следующим образом.

При падении с транспортера 14 на верхнюю бесконечную ленту 7 клубни и комки почвы накалываются на иглы. Имея слабое сцепление с иглами, комки почвы на барабане верхней ленты 7 срываются на иглы средней ленты

8сепаратора и,далее на иглы нижней ленты 9 сепаратора. После третьей ленты сепаратора они сбрасываются па поверхность поля. Клубни картофеля, имея хорошее сцепление с иглами бесконечных лент 7, 8, 9, направляются к сбрасывателям 10, 11 и 12, которые снимают их. По обрезиненной доске 15 крупные и средние клубни скатываются в одну сторону транспортера 1б, мелкие — в другую. Делитель 18 позволяет при работе агрегата мелкие клубни картофеля отделять от крупных и средних.

В рассортированном виде картофель направляется в транспортные средства и далее к месту потребления или хранения.

Предмет изобретения

Сепаратор для отделения клубней от почвенных комков в картофелеуборочном комбайне по авт. св. № 129888, от,гичающийся тем, что, с целью сортирования клубней на крупную, среднюю и мелкую фракции, он выполнен в виде трех каскадно расположенных друг над другом и натянутых на барабаны бесконечных лент, снабженных наружными иглами, расположенными на лентах в шахматном порядке, причем на верхней ленте иглы установлены с большим шагом, а на шг>керасположенных лентах — с последовательно уменьшенным шагом, 177194

ГФ яз

21

Фиг. 2

Фиг. 3
