Кассетная форма для изготовления железобетонных панелей

Кассетная форма для изготовления железобетонных панелей

Иллюстрации

Показать все

Реферат



Сущность изобретения: кассетная форма содержит разделительные стенки с бортами , поддонами, распорными конусами и устройствами для распалубки разделительных стенок. Борта снабжены опорными устройствами и установлены на двух поворотных шарнирах. Устройство для распалубки выполнено в виде свободно установленных в опорах поворотных трехплечих рычагов, одно из плеч которых выполнено с возможностью взаимодействия с опорным устройством, а два других - поочередно с противолежащими разделительными стенками. Опорное устройство выполнено в виде двустороннего клина и установлено ниже уровня поддона со стороны формообразующей поверхности борта , 7 ил.

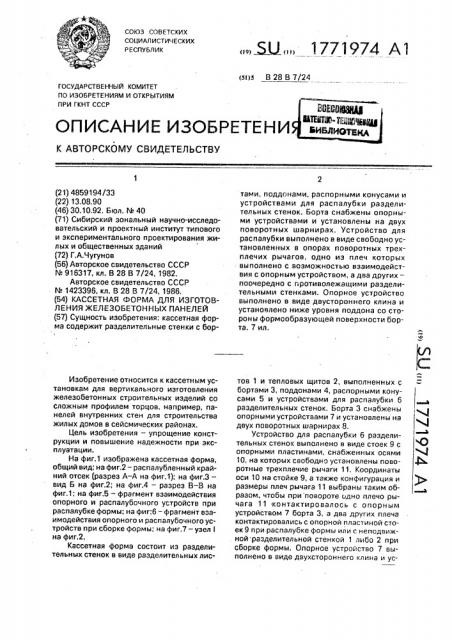

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 28 В 7/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4859194/ЗЗ (22) 13.08,90 (46) 30.10.92. Бюл. 1Ф 40 (71) Сибирский зональный научно-исследовательский и проектный инсти.гут типового и экспериментального проектирования жилых и общественных зданий (72) Г.А.Чугунов (56) Авторское свидетельство СССР

М 916317, кл. В 28 В 7/24, 1982.

Авторское свидетельство СССР

Н. 1423396, кл. В 28 В 7/24, 1986. (54) КАССЕТНАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ПАНЕЛЕЙ (57) Сущность изобретения: кассетная форма содержит разделительные стенки с борИзобретение относится к кассетным установкам для вертикального изготовления железобетонных строительных изделий со сложным профилем торцов, например, панелей внутренних стен для строительства жилых домов в сейсмических районах.

Цель изобретения — упрощение конструкции и повышение надежности при эксплуатации.

На фиг.1 изображена кассетная форма, общий вид; на фиг.2- распалубленный крайний отсек (разрез А-А на фиг.1); на фиг.3— вид Б на фиг.2; на фиг.4 — разрез  — В на фиг.1: на фиг.5 — фрагмент взаимодействия опорного и распалубочного устройств при распалубке формы; на фиг;6- фрагмент взаимодействия опорного и распалубочного устройств при сборке формы; на фиг.7 — узел I на фиг.2.

Кассетная форма состоит из разделительных стенок в виде разделительных лис„„ЯЯ„„1771974 А1 тами, поддонами, распорными конусами и устройствами для распалубки разделительных стенок. Борта снабжены опорными устройствами и установлены на двух поворотных шарнирах. Устройство для распалубки выполнено в виде свободно установленных в опорах поворотных трехплечих рычагов, одно из плеч которых выполнено с возможностью взаимодействия с опорным устройством, а два других— поочередно с противолежащими разделительными стенками. Опорное устройство выполнено в виде двустороннего клина и установлено ниже уровня поддона со стороны формообразующей поверхности борта, 7 ил. тов 1 и тепловых щитов 2, выполненных с бортами 3, поддонами 4, распорными конусами 5 и устройствами для распалубки 6 разделительных стенок. Борта 3 снабжены опорными устройствами 7 и установлены на двух поворотных шарнирах 8.

Устройство для распалубки 6 разделительных стенок выполнено в виде стоек 9 с опорными пластинами, снабженных осями

10, на которых свободно установлены поворотные трехплечие рычаги 11. Координаты оси 10 на стойке 9, а также конфигурация и размеры плеч рычага 11 выбраны таким образом, чтобы при повороте одно плечо рычага 11 контактировалось с опорным устройством 7 барта 3, а два других плеча контактировались с опорной пластиной стоек 9 при распалубке формы или с неподвижной разделительной стенкой 1 либо 2 при сборке формы. Опорное устройство 7 выполнено в виде двухстороннего клина и ус1771974 тановлено ни>ко уровня поддона 4 со стороны формообразующей поверхности 12 Gopта 3, Шарнир 8 жестко присоединен к борту

3 и посредством вертикальной оси 13 сочленен с кронштейном 14 жестко соединенным с подвижной разделительной стенкой 1 или

2, на которой установлены жесткие упоры

15 бортов 3. При этом шарниры 8 разделительных. листов 1 и тепловых щитов 2 разнятся между собой только по длине.

В кассетном отсеке формуется изделие

16 с подъемными петлями 17, Кассетная форма работает следующим образом, После формования и термообработки изделия 16 открывают отсек. При этом разделительная стенка вместе с распорными конусами 5 и упорами 15 бортов 3 отходит от изделия 16 и освобождает борта

3. Вместе с разделительной стенкой отходят устройства для распалубки 6, в результате чего поворачивается трехплечий рычаг 11, который взаимодействует одним плечом с опорным устройством — клином 7; а другим — с опорной пластиной стойки 9, передает усилие распалубки на борта 3, отводя их от изделия 16. При этом борта 3 поворачиваются на шарнирах 8, относительно вертикальных осей 13 в крайнее нерабочее положение, достаточное для распалубки изделия 16 со сложным геометрическим профилем торцов без его повреждения о борта

3. Таким образом изделие 16 оказывается полностью распалублено и извлекается йз отсека с помощью подьемных петель 17.

Перед сборкой кассетной формы борта

3 устанавливают в исходное (рабочее) положение. Затем производят чистку, смазку и закладку отсека арматурой и закладными деталями, после чего отсек закрывают. При этом трехплечий рычаг 11, упираясь одним плечом в двухсторонний клин 7, поворачивается вокруг оси 10 в одну сторону, а затем

5 при переходе рабочего плеча рычага 11 за вершину клина 7, упирается другим плечом в неподвижную разделительную стенку 1 или 2 и начинает поворачиваться вокруг оси

10 в другую сторону, Далее, при смыкании

10 отсека рычаги устанавливаются в исходное (рабочее) положение, а жесткие упоры 15 запирают борта 3, завершая сборку отсека.

Конструкция кассетной формы является более простой по сравнению с известными

15 формами, в ней отсутствуют регулирующие детали, например, пружины трехплечие рычаги установлены в опорах свободно, что, в сво о очередь, повышает надежность конструкции при эксплуатации.

20 Формула изобретения

Кассетная форма для изготовления >келезобетонных панелей, содержащая разделительные стенки с устройствами для распалубки, поддоны и закрепленные на по25 воротных шарнирах борта с опорными устройствами, отличающаяся тем, что, с целью упрощения конструкции и повышения надежности при эксплуатации, опорные устройства выполнены в виде двусторон30 них клиньев, а устройства для распалубки— в виде свободно установленных в опорах поворотных трехплечих рычагов, одно из плеч которых выполнено с возможностью взаимодействия с опорным устройством, а

35 два других — поочередно с противолежащими разделительными стенками формы, при этом опорные и распалубочные устройства установлены со стороны формообразующей поверхности бортов ниже уровня поддона.

1771974

1771974

1771974

Составитель Г.Чугунов

Техред M.Moðãåíòàë Корректор Н.Ревская

Редактор Н.Коляда

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 3805 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5
