Реферат



Назначение: в производстве облицовочных плит. Сущность изобретения: обрезчик бумаги выполнен в вине шибера. 5 ил.

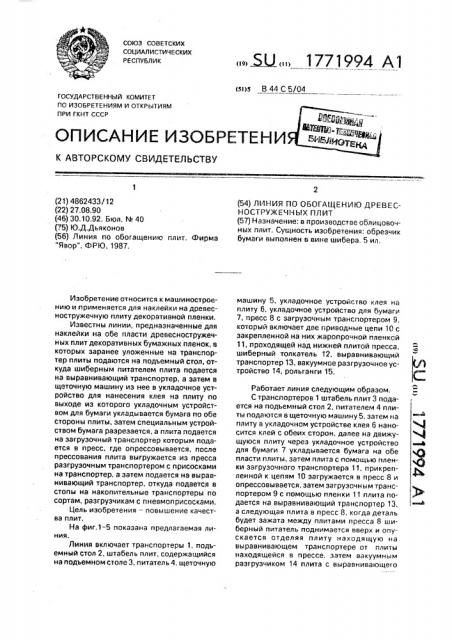

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 8 44 С 5/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4862433/12 (22) 27.08.90 (46) 30.10.92. Бюл. М 40

{75) Ю.Д.Дьяконов (56) Линия по обогащению

"Явор", ФРЮ, 1987. плит, Фирма

Изобретение относится к машиностроению и применяется для наклейки на древесностружечную плиту декоративной пленки, Известны линии, предназначенные для наклейки на обе пласти древесностружечных плит декоративных бумажных пленок, в которых заранее уложенные на транспортер плиты подаются на подъемный стол, откуда шиберным питателем плита подается на выравнивающий транспортер, а затем в щеточную машину из нее в укладочное устройство для нанесения клея на плиту по выходе из которого укладочным устройством для бумаги укладывается бумага по обе стороны плиты, затем специальным устройством бумага рэзрезается, а плита подается на загрузочный транспортер которым подается в пресс, где опрессовывается, после прессования плита выгружается из пресса разгрузочным транспортером с присосками на транспортер, а затем подается на выравнивающий транспортер, откуда подается в стопы на накопительные транспортеры по сортам, разгрузчикам с пневмоприсосками.

Цель изобретения — повышение качества плит.

На фиг.1 — 5 показана предлагаемая линия.

Линия включает транспортеры 1, подьемный стол 2, штабель плит, содержащийся на подъемном столе 3, питатель 4, щеточную!

Ы 1771994 А1 (54) ЛИНИЯ ПО ОБОГАЩЕНИЮ ДРЕВЕСНОСТРУЖ Е Ч Н Ь! Х ПЛИТ (57) Назначение: в производстве облицовочных плит. Сущность изобретения: обрезчик бумаги выполнен в вине шибера. 5 ил, машину 5, укладочное устройство клея на плиту 6, укладочкое устройство для бумаги

7, пресс 8 с загрузочным транспортером 9, который включает две приводные цепи 10 с закрепленной на них жаропрочной пленкой

11, проходящей над нижней плитой пресса, шиберный толкатель 12, выравнивающий транспортер 13, вакуумное разгрузочное устройство 14. рольганги 15, Работает линия следующим образом.

С транспортеров 1 штабель плит 3 подается на подъемный стол 2, питателем 4 плиты подаются в щеточную машину 5, затем на плиту в уклэдочном устройстве клея 6 наносится клей с обеих сторон, далее на движущуюся плиту через укладочное устройство для бумаги 7 укладывается бумага на обе пласти плиты, затем плита с помощью пленки загрузочного транспортера 11, прикрепленной к цепям 10 загружается в пресс 8 и опрессовывается, затем загрузочным транспортером 9 с помощью пленки 11 плита подается на выравнивающий транспортер 13. а следующая плита в пресс 8, когда деталь будет зажата между плитами пресса 8 шиберный питатель поднимается вверх и опускается отделяя плиту находящую нэ выравнивающем транспортере от плиты находящейся в прессе, затем вакуумным разгрузчиком 14 плита с выравнивающего

1771994 транспортера подается на рольганги 15 в стопы вакуумным разгрузчиком 14 по сортам и далее цикл повторяется.

Предлагаемая линия меньше по длине s сравнении с известной. улучшает качество наклейки„ наклейка производится непрерывно, производительней.

Формула изобретения

Линия по обогащению древесностружечных плит, содержащая связанные между собой подьемный стол со штабелем плит, питатель, пресс, выравнивающие транспортеры, щеточную, клеенаносящую и бумагоукладывающие машины, загрузочный и разгрузочные транспортеры, обрезчик бумаги, вакуумный разгрузчик плит в штабеля по сортам. отл ич а ю ща я с я тем, что, с целью повышения качества плит, обрезчик

5 бумаги выполнен в виде шибера, установленного эа прессом и с возможностью вертикального перемещения, загрузочный и разгрузочный транспортеры выполнены в виде бесконечных вращающихся по обеим

10 сторонам плиты цепей, несущих жаропрочную пленку, и расположены на нижней плите пресса, а выравнивающий транспортер расположен за шибером и выполнен за одно целое с разгрузочным транспортером.

1771994
