Механизм привода клавишного соломотряса
Иллюстрации
Реферат

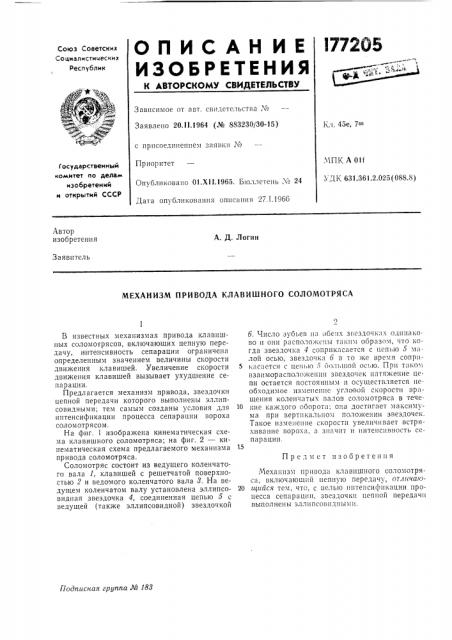

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства Х<2
Заявлено 20.11.1964 (№ 883230/30-15) Кл. 45е, 7х!!
Ф с присоединением заявки М
МПК А 011
УДК 631.361.2.025 (088.8) Приоритет
Государственный комитет по делам изобретений и открытий СССР
Опубликовано 01.Х11.1965. Бюллетень Х 24
Дата опубликования описания 27.1.1966
Автор изобретеш!я
А. Д. Логин
Заявитель
МЕХАНИЗМ ПРИВОДА КЛАВИШНОГО СОЛОМОТРЯСА
Предмет изобретения
Подписная группа № 183
В известных механизмах привода клавишных соломотрясов, включающих цепную передачу, интенсивность сепарации ограничена определенным значением величины скорости движения клавишей. Увеличение скорости движения клавишей вызывает ухудшение сепарации.
Предлагается механизм привода, звездочки цепной передачи которого выполнены эллипсовидными; тем самым созданы условия для интенсификации процесса сепарации вороха соломотрясом.
На фиг. 1 изображена кинематическая схе»а клавишного соломотряса; на фиг. 2 — кинематическая схема предлагаемого механизма привода соломотряса.
Соломотряс состоит из ведущего коленчатого вала 1, клавишей с решетчатой поверхностью 2 и ведомого коленчатого вала 8 На ведущем коленчатом валу установлена эллипсовидная звездочка 4, соединенная цепью 5 с ведущей (также эллипсовидной) звездочкой б. Число зубьев !ьа обеих звсздочк !х одинакоВ0 и они pHcllo, !Îæ(.11!.1 таки. Ооразом, »То когда звездочка 4 соприкасается с цепью 5 малой осью, звездочка б в то >ке время сопри5 касается с цепью 5 бол!,шой осью. При таком взаиморасположешti! звездочек натяжение цепи остается постоянным и осуществляется необходимое изменение угловой скорости вращения колен-I0TbIY. валов соломотряса в тече10 нпе каждого оборота; она достигает максимума при вертикальном положении звездочек.
Такое из»eire»»e скорости увеличивает встряхивание вороха, а значит и интенсивность сепарации.
Механизм привода клавишного соломотряса, включающий цепную передачу, отличаю20 и1ийся тем, что, с целью интенсификации процесса сепарации, звездочки цепной передачи выполнены эллипсовидными.
I б с
Состаги тель М. Михайлов
Редактор Б. Шнейдерман Техред А. А. Камышннкова Корректор T. В. Муллнна
Заказ 3869(19 Тирана 5Е Форин бум. 60X90 /> Объегн О, изд, л. Цена 5 кои.
ЦПИИПИ Государственного когнитета по де.;ам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2
