Устройство для транспортирования изделий в сушильной камере

Устройство для транспортирования изделий в сушильной камере

Иллюстрации

Показать все

Реферат



Использование изобретения: предназначено для транспортирования крупногабаритных изделий, например щитов или других изделий через сушильную камеру при их окраске. Сущность изобретения. Устройство содержит вертикально замкнутый элеватор с двумя параллельными цепями и полками в виде вильчатых захватов, закрепленных на цепях элеватора с помощью рычагов с роликами, и механизм перемещения вильчатых захватов в горизонтальной плоскости , выполненный в виде цепной передачи с упором. Цепи элеватора установлены со смещением одна относительно другой в горизонтальной плоскости, а боковые полки вильчатых захватов выполнены с пазами, в которых размещены ролики рычагов. 3 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sr)s В 65 G 49/00, 17/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

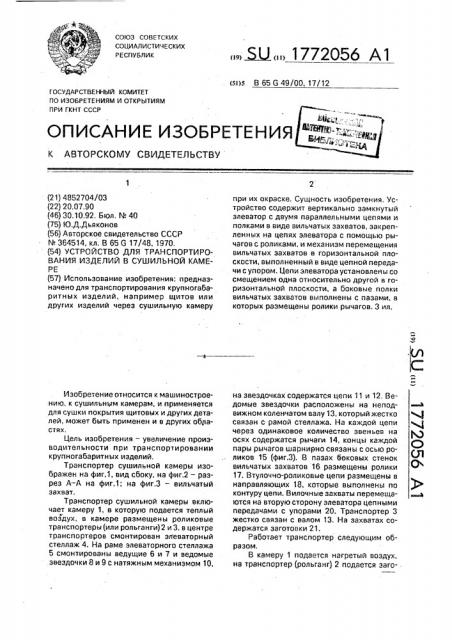

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4852704/03 (22) 20.07.90 (46) 30.10,92. Бюл. М 40 (75) Ю.Д.Дьяконов (56) Авторское свидетельство СССР

N 364514, кл. В 65 G 17/48, 1970, (54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ ИЗДЕЛИЙ В СУШИЛЬНОЙ КАМЕPE (57) Использование изобретения: предназначено для транспортирования крупногабаритных изделий, например щитов или других изделий через сушильную камеру

Изобретение относится к машиностроению, к сушильнЫм камерам, и применяется для сушки покрытия щитовых и других деталей, может быть применен и в других областях.

Цель изобретения — увеличение производительности при транспортировании крупногабаритных изделий.

Транспортер сушильной камеры изображен на фиг.1, вид сбоку, на фиг.2 — разрез А — А на фиг.1; на фиг,3 — вильчатый захват.

Транспортер сушильной камеры включает камеру 1, в которую подается теплый воздух, в камере размещены роликовые транспортеры (или рольганги) 2 и 3, в центре транспортеров смонтирован элеваторный стеллаж 4. На раме элеваторного стеллажа

5 смонтированы ведущие 6 и 7 и ведомые звездочки 8 и 9 с натяжным механизмом 10,,,5U,, 1772056 А1 при их окраске. Сущность изобретения. Устройство содержит вертикально замкнутый элеватор с двумя параллельными цепями и полками в виде вильчатых захватов, закрепленных на цепях элеватора с помощью рычагов с роликами, и механизм перемещения вильчатых захватов в горизонтальной плоскости, выполненный в виде цепной передачи с упорам. Цепи элеватора установлены со смещением одна относительно другой в горизонтальной плоскости, а боковые полки вильчатых захватов выполнены с пазами, в которых размещены ролики рычагов. 3 ил. на звездочках содержатся цепи 11 и 12. Ведомые звездочки расположены на неподвижном коленчатом валу13, которыйжестко связан с рамой стеллажа. На каждой цепи через одинаковое количество звеньев на осях содержатся рычаги 14, концы каждой пары рычагов шарнирно связаны с осью роликов 15 (фиг.3). В пазах боковых стенок вильчатых захватов 16 размещены ролики

17, Втулочно-роликовые цепи размещены в направляющих 18, которые выполнены по контуру цепи. Вилочные захваты перемещаются на вторую сторону элеватора цепными передачами с упорами 20. Транспортер 3 жестко связан с валом 13. На захватах содержатся заготовки 21.

Работает транспортер следующим образом.

В камеру 1 подается нагретый воздух, на транспортер (рольганг) 2 подается заго1772056 товка 21, Приводные звездочки 6 и 7 от привода вращают цепи 11 и 12, рычаги 14, на роликах 17 несут за собой вильчатые захваты 16, которые проходят между роликами, захватывая деталь 21, и несут ее до верхнего положения, где цепной передачей

19 и упором 20 вильчатый захват с деталью перемещается в противоположную сторону, дойдя до роликов 3. Вильчатые захваты опускают деталь 21 на ролики, ролики выгружают ее, а вильчатый захват перемещается в противоположную сторону цепной передачей 19 с упором 20. Далее цикл повторяется;

Формула изобретения

Устройство для транспортирования изделий в сушильной камере, включающее вертикально замкнутый элеватор- с двумя параллельными цепями и полками в виде вильчатых захватов, закрепленных на цепях элеватора с помощью рычагов с ролика5 ми, и механизм перемещения вильчатых захватов в горизонтальной плоскости, о т ли ч а ю щ е е с я тем, что, с целью повышения производительности при транспортировании крупногабаритных изделий, механизм

10 перемещения вильчатых захватов в горизонтальной плоскости выполнен в виде цепной передачи с упором, при этом цепи элеватора установлены со смещением одна относительно другой в горизонтальной пло15 скости, а боковые полки вильчатых захватов выполнены с пазами, в которых размещены ролики рычагов.
