Устройство для разлива агрессивных жидкостей из бутылей

Устройство для разлива агрессивных жидкостей из бутылей

Иллюстрации

Показать все

Реферат



Изобретение относится к рззливочноукупорочному производству, а именно к устройствам для разлива агрессивных жидкостей, затаренных в бутыли, и может быть использовано в химической промышленности на складах, химических лабораториях и гальванических отделениях. Целью изобретения является упрощение обслуживания . На основание устанавливают бутыль в таре, в горловину бутыли вставляют систему выпуска жидкости и основание закрывают колпаком, устанавливаемым между двойными стенками основания, зазор между которыми заполнен уплотнителем, после чего внутрь колпака нагнетают воздух и создают избыточное давление, под действием которого агрессивная жидкость подается из бутыли потребителю. 2 з п. ф-лы, 1 ил.

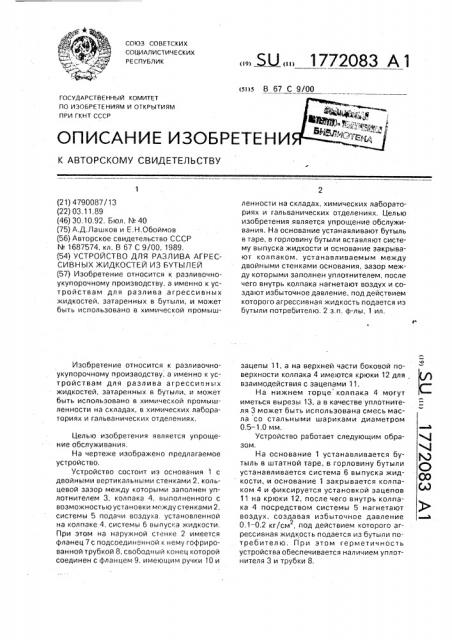

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л В 67 С 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4790087/13 (22) 03.11,89 (46) 30.10.92. Бюл. N. 40 (75) А.Д.Лашков и Е.Н.Обоймов (56) Авторское свидетельство СССР

Кт 1687574. кл. В 67 С 9/00, 1989. (54) УСТРОЙСТВО ДЛЯ РАЗЛИВА АГРЕССИВНЫХ ЖИДКОСТЕЙ ИЗ БУТЫЛЕЙ (57) Изобретение относится к разливочноукупорочному производству, а именно к устройствам для разлива агрессивных жидкостей, затаренных в бутыли, и может быть использовано в химической промышИзобретение относится к разливочноукупорочному производству, а именно к устройствам для разлива агрессивных жидкостей, затаренных в бутыли, и может быть использовано в химической промышленности на складах, в химических лабораториях и гальванических отделениях.

Целью изобретения является упрощение обслуживания.

На черте>ке изображено предлагаемое устройство.

Устройство состоит из основания 1 с двойными вертикальными стенками 2, кольцевой зазор между которыми заполнен уплотнителем 3, колпака 4, выполненного с возможностьюустановки мпждустенкэми 2, системы 5 подачи воздуха. установленной на колпаке 4, системы б выпуска жидкости.

При этом нэ наружной стенке 2 имеется фланец 7 с подсоединенной к нему гофрированной трубкой 8, свободный конец которой соединен с фланцем 9, имеющим ручки 10 и

„„. Ы „„ 1??2083 А 1 ленности на складах, химических лабораториях и гальванических отделениях. Целью изобретения является упрощение обслуживания. На основание устанавливают бутыль в таре, в горловину бутыли вставляют систему выпуска жидкости и основание закрывают колпаком, устанавливаемым между двойными стенками основания, зазор между которыми заполнен уплотнителем, после чего внутрь колпака нагнетают воздух и создают избыточное давление, под действием которого агрессивная жидкость подается из бутыли потребителю. 2 з.п. ф-лы, 1 ил. зацепы 11, а на верхней части боковой поверхности колпака 4 имеются крюки 12 для взаимодействия с зацепами 11.

На нижнем торце колпака 4 могут иметься вырезы 13. а в качестве уплотнителя 3 может быть использована смесь масла со стальными шариками диаметром

0,5 — 1,0 мм.

Устройство работает следующим образом, На основание 1 устанавливается бутыль в штатной таре, в горловину бутыли устанавливается система 6 выпуска жидкости, и основание 1 закрывается колпаком 4 и фиксируется установкой зацепов

11 на крюки 12, после чего внутрь колпака 4 посредством системы 5 нагнетают воздух, создавая избыточное давление

0.1 — 0,2 кг/см2, под действием которого агрессивная жидкость подается из бутыли потребителю. При этом герметичность устройства обеспечивается наличием уплотнителя 3 и трубки 8.

1772083

Составитель В.Шадричев

Техред М.Моргентал Корректор Л.©иль

Редактор

Заказ 3811 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издат ельский комбинат "Патент", г. Ужгород, ул. Гагарина. )0) Формула изобретения

1, Устройство для разлива агрессивных жидкостей из бутылей. включающее основание с двойными вертикальными стенками, пространство между которыми заполнено уплотнителем, колпак, выполненный с возможностью установки между стенками основания, системы подачи сжатого. воздуха и выпуска жидкости, о тл и ) а ю щ ее с я тем, что. с целью упрощения обслуживания, колпак снабжен крюками, укрепленными на верхней части его боковой поверхности, наружная стенка основания снабжена фланцем, на котором герметично смонтирована гофрированная трубка с фланцем, при этом нэ последнем установлены ручки и зацепы

5 для взаимодействия с крюками, 2, Устройство поп,1,отличающеес я тем, что уплотнитель представляет собой смесь масла со стальными шариками диаметром 0,5-1.0 мм.

10 3. Устройствопо и. 1, отлича ющеес я тем. что на нижнем торце колпака выполнены вырезы.
