Состав для комплексного насыщения изделий из углеродистых сталей и спеченных материалов

Состав для комплексного насыщения изделий из углеродистых сталей и спеченных материалов

Иллюстрации

Показать все

Реферат



Сущность изобретения: состав содержит , мас.%: оксид хрома 6-12; пятиоксид ниобия 3-5; оксид ванадия 9-14; порошок алюминия 12-15: хлористый аммоний 1-2; порошок кадмия 8-15; карбамид 10-16; оксид алюминия - остальное, 1 табл.

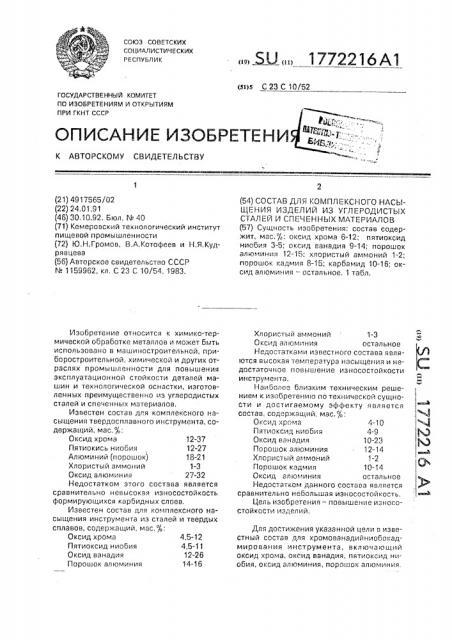

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (1» (s»s С 23 С 10/52

ГОСУДАРСТВЕHHblй КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Г !

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 а Д (Я

Ю () (21) 4917565/02 (22) 24,01.91 (46) 30,10.92. Бюл, ¹ 40 (71) Кемеровский технологический институт пищевой промышленности (72) Ю,Н.Громов, В.А,Котофеев и Н,Я,Кудрявцева (56) Авторское свидетельство СССР

¹ 1159962, кл. С 23 С 10/54, 1983.

Изобретение относится к химико-термической обработке металлов и может быть использовано в машиностроительной, приборостроительной, химической и других отраслях промышленности для повышения эксплуатационной стойкости деталей машин и технологической оснастки, изготовленных преимущественно из углеродистых сталей и спеченных материалов, Известен состав для комплексного насыщения твердосплавного инструмента, содержащий, мас,%:

Оксид хрома 12-37

Пятиокись ниобия 12-27

Алюминий (порошок) 18-21

Хлористый аммоний 1-3

Оксид алюминия 27-32

Недостатком этого состава является сравнительно невысокая износостойкость формирующихся карбидных слоев, Известен состав для комплексного насыщения инструмента из сталей и твердых сплавов, содержащий, мас.%;

Оксид хрома 4,5-12

Пятиоксид ниобия 4,5-11

Оксид ванадия 12-26

Порошок алюминия 14-16 (54) СОСТАВ ДЛЯ КОМПЛЕКСНОГО НАСЫЩЕНИЯ ИЗДЕЛИЙ ИЗ УГЛЕРОДИСТЫХ

СТАЛЕЙ И СПЕЧЕННЫХ МАТЕРИАЛОВ (57) Сущность изобретения; состав содержит, л ас,%: оксид хрома 6-12; пятиоксид ниобия 3-5; аксид ванадия 9-14; порошок алюминия 12-15; хлористый аммоний 1-2; порошок кадмия 8-15; карбамид 10-16; оксид алюминия — остальное, 1 табл.

Хлористый аммоний 1-3

Оксид алюминия остальное

Недостатками известного состава являются высокая температура насыщения и недостаточное повышение износостойкости инструмента.

Наиболее близким техническим решением к изобретению по технической сущности и достигаемому эффекту является состав. содержащий, мас,%:

Оксид хрома 4-10

Пятиоксид ниобия 4-9

Оксид ванадия 10-23

Порошок алюминия 12-14

Хлористый аммоний 1-2

Порошок кадмия 10-14

OKcèä алюминия остальное

Недостатком данного состава является сравнительно небольшая износостойкость.

Цель изобретения — повышение износостойкости иэделий.

Для достижения указанной цели в известный состав для хромованадийниобокадмирования инструмента, включающий оксид хрома, оксид ванадия, пятиоксид ниобия, оксид алюл1иния, порошок алюминия.

1 /722 1 fi хлористый аммоiiий и порошок ка/gr )ия, ДОполнительно Вводят ка(}бамид пol! (1/!еду(0щем соотношении ксмпоне ITQ(), мас, /, l, ОксиЦ хрома 6-12

Пятиоксид ниобия

Оксид „àíàäèÿ

110 Рошок Рл lомин ия } 2- 5

)(ЛОри(тыЙ аммоний 1-2

Порошок кадмия

Карбамид 10 16

0 КСИД 8/110М И Н И51 остальное

Оункцио(4альное назначение ках<дого

КОМПОНЕНТЭ ЯВЛЯЕТСЯ С/(ЕДУ(ОБ()ИК1, ОксиД хрОма, Ванадия и i-IиОбиЯ li(}ставщики активных атом()Б хрома, k)8íàäèë и НИОбИЯ COOT()P (VT()QI4) IO, При ДИ()r!I> /3>1(»i ном н )ci>I! ILPH!lè, ПО<}ОШОК 8/i(ОМИ»ИЯ -- (>ОС(r 8();«-,(,Г> -* -.(O K C L)rI, B /r l0 l L! l i L! 51 — C /i r } < H ò Д/(Я H i ) 8! r <3 i>РB щ> н ия сf)РI<8 i4 ???? ?????? ?? ??b(o!) (p?? ????gr,??,, ????(}????????(?? 8>ib ! l 0 P 0 kl} O i(К а Д г 1! 1 Я / I /) ." C 0 3 r 8 i I > 5 }I

Карбаг >иД ВВОДН! ся В c(.18cb Для активизации )роцесса ll,для насы(ценил г(овo(}KI/oCT l l O i СЛ 0 Я B 3 0T(};":1 (1 )/ (/1 Е Р О! 0 M, (J i, l l «) ТОР 1 Г>

НаСЬШ(а)ОЩЕЙ СРЕДЕ СОЗ.:- Г тС< Г83 Bli г() ")P (,! )1!2/2СО---- МН .+СГ) 0,5)i I;-i (1»5! ; -,, (о(10стг В»пельI û 1 ана из с г)рота! L>

fI(}M fl03 BQË51O Г (ЦЕЛ -. Ь В >Я ВС i Ч > 0 3<}88>i 5>ã..

7> bIii COCT<3ij 0> !!j»ВЕТСЛ 0 > I«4!)P(.ТНОГО

ВВЕДЕНИЕМ:ОВОI O ", }ÌT)0. ЕKIT<,, и "ЕН;IC}l ка р ба мида. такг(м QGL,- 30! 1, 3ВЯВ/1Я(!; (}е тсх:>,>ческое решег", e r.::}Q} Ветс)-Вует критерия} ". :пВИЗН8

/1!48/11«3 ИЗБЕ. ..(НОГО С )СТВРВ Иг",()/rl,< у, 14010 ДЛЯ КОМГIЛT)KCHOTO 118СЫ)ДЕ(4 <)5!, QOKB

3 В! Л, Ч TO В В ЕД Е Н I ) 0(. (} 38 Я В/1!l Е У 0 Р р Е Ш Е! l i r >}

ВЕЩЕСТВО K8068МИЛ, !13!>: С\ НО, ОДНЗКО, Е( применение 3гом составе В со !етани(: с другими компонентам:. I е ооесг):; )ива(от сoставу такие св,",Йс(/ва, которые»(() прояв>„:.—

ГОТ В 38ЯБЛЛЕМ<)11 POLO>BНИИ, и !Pi! НО> значител ьнОР Г)овыше((-)е износостойкос} и изделий из Г/l(>pодистых ста/1(}Й и спечеl IН Ы Х МЗТЕРИВЛОВ., К 8 К С/1 ЕДСТ 14 »! Е, " 8; А (В Е Н И = .

КарбамИДОРИ ИЗI!OCOC! ОЙКОСТИ,;,!!;, )г(> /3>È>3!-(но, 0 слоя и сОЗД8!(иЯ активнОЙ ГВЗСВО:1 г)8:, ь;

CTfQr QT}< ) 8>gjOr r L8r 1 (-!8>С -Ь„: (! Е(-> !!Q ПР <3}K,..> >(r"

l40T0 СЛОЯ азотог») »! Л> РО "((." ) .Рг>Р,,>Г}>ги и!10бием, ванадием и ка/((.иег.).

1 аким Обо а3oi4 г;анный (остав ко-,-",поНЕНТОБ ПР(>1ДОРТ СМЕСИ НОВЫЕ Св(}51СТГ}Р,, ГО позвол/1:< TB;.: iные отличия".

Для экспеоиментальной проверки заявляемог0 состава были подготовлены десять смесей ингредиен ов в различных соотношениях компонентов, Диффузионное насы5 (цение осуществляли при температуре

1000-1050 С в течениие 4-6 ч в контейнерах с плавким затвором без использования 08" куума или защитных атмосфер, !

/1спы>8!4ИЯ HB износостойкость упроч10 ненных образцов проводили на машине типа Шкода-Савина в условиях трения скольжения без смазочного материала, В (}с))ову испытаний положен принцип износа образца из исследуемого материала диском

15 -- контртелом из порошкового твердого сплава. Размер!1 образцов — 1 эх15Х35 мм. н;.)Зг(е,}ы />иск cl-I(пнтртела-диаме Tp — б0 мм

И Tr)fr:r!iii!3 — -4 I.".:1, При ТвЕ<)}ДОСТИ Р ((<С

6У-71 «Д. г4сг)ь(т;::.(15) Выг олня(от при давле20 )l!!i :: — Р-72 Н, при скорости k:l}8ùåfI(4ë Дискако <";"()Pл8 — /,I0 0>)/!<иi-i (Га(Л()ЦР ПРЕДСтаГ}ЛЕНЫ РСЗУР Ьтаты ИС(- ыГB!I.: Ll на и носостОЙкость Д>ифг<()УЗ(10нно

>/ () р 0 > I I I C .r I (I > I:("! (} г ) а 3 ц 0!l . !.4! 3,(J, B Н (I bi Х Т 8 б Л И ц Ь >

2":.) сл< /!!е Г, -ГГО !>(35!(}сОстОЙкость 110()PpxIIocT(4èK c/r(}oIj сга/.c .é 1 ;".;Bpoê УН, V10, сталь 45 и (;(}(г:В((ного ма Гериала, К р!, двести.-аемая

>..fi,,! обработке в> Г(>)(-,>,лзга(};<ом ссставе Выи! Р, i>(j(1 у г)ро r oò 1!1<1 I! .,» -2, ) раза, QQT! IoЗО н)г»1! i(; (О 1(1(}I!PhTQ() Б состав:-.!х 0,9 и (О не

/>е,о >, зна: ительног(,.<)вь(ц(ония из:ос:; ".. ГОЙ((ОСТИ, (IB (}С(IOBBНИИ ЧСГО, )Р IОЖ3" ,.; (-, /),-., т Ь,-! И Гi П n P Е ) i P;; C (О O ri Р Р 3 ) ) О Е .(О" I(oil(8)4!)P, 0(ГОНа-:;ОВ ":, Г(Р ДЛ;,ГаЕМОМ СTB (>Е, l 8КИР " ОГ)Р 330(!Cf)Î/,ЬЗО>3)Е ПРРДЛВ"

> ()ЕМОГЬ CQC; ЗГ)<<} В 5":3>3<3Н)4ЫХ . DÃP .ÄO )ак Г!О- ) О/Ii; (Г)0/1)r -(И Т Ь На N. ÃË>BOOÄI )01 ЫХ СТал/)Х и

> )еченных I . BTериалах г:/lои с BbicQKÎL4 изног

"0 > 0 Ойl кость)О, В i, 1 2,д раза Выше, чег:, и„ !

:i;-)В6СТ! Ii)i О CQCTB!$8. 1 ор(ула изо!}ре ения (ССТав ДЛЯ !: л>елчй L43 уг/>е. )Од()ст::-. „cTB,>o и спечен" н. K материа. ОВ, В (л!Очаlо:ци>Й оксид хрома, Г;>(;.4. В:-,:е-ди. .„,)5)TL)QKсид ниобия, оксид

8>>)с)/и<;ни(>, >ор;>шок ал)омини я, порошок ! <>д(l .5> и х/)ористыЙ аммон ий, О т Bi и ч а IQ ш:. Й с я гсм. что, с це/1(.(о повь шенил (».; ОL;OCTO!1K(}ÑT(1 ИЭ)) -;ЛИИ, СОСТВВ ДОПОЛНИ

Гель(!О содержит карбамид при следу)ощем

", ..;П!! ОШСНИИ ((Ом ПОНЕНТО(}, МВС, /о .

0 КСИД ДРОР 1<3 6-12 пяти()ксид ни:. б) i51 3-5

Оксид Вен <здия 9-14 : > РО ШОК ая) IOÌ È H ИЯ. 12-15, (лорист(ый аммоний 1-2

Б- i 5

e(" -/,.-,,4И > 10-16

Р < (4>() . Г»,)И! >>Я OC. (<3. > b Í08.

17722 1 6

O сО

С»

f»

3и

О

>Х

О

Iv

О

>3»

Х

>Х

X

Щ

I3

C и

2

3333

3С

»>

С>

33.

O ! 4 с:>

C>t Ct»

O сЧ Cl

Оо

3

1 У

3 ч

» сс

tC I

С3

ОИ с и и

O

О >

I

1

33>

3

1 .С

I

l

1

1

1 о

I О с!

l !

3»С

I с» ч» -! у и

ft3

ГО сЧ «>»

С>

О.

>к

З л

1ио а>

С

3 > д» и

ft3

0

333

X и

t3

Ы

23 и

f»

f>

3и

О н мсч мл

3 «

I %4

> i н

Cj

>3

>и

О н

e >x

О 3.

С3 О

r u>

1 I 1

C»I 3VУ!! C3 Л 1

I К 1 X L 1 — -- —

1 1 I

1 1 ° Y

3 e x и о

О 3t

С!1ux

С3

I 3- 3 X \- 1

>-Я° х

1 1 e>X X 1

С3 О

1 3 О 1

3 1 »С ИУ I о 1 1

0 Г

1 tfl О Л I

» SХ

1 1

1 ° r

e x

I A О 1

03- > и ы

i I I

»> i u I

I О I! X» 1

I 3 t

I I L 1

; — — н

>О

I ! 3I 1

3 I

t 1

С 3 I

3 l

t 1

I t

i 1

3 + I

f l

I I

> 1

3 1 л 1

I С 1 ! 3

- ——

>f

О

1 >Ч

I )

I l

I tC 1

О I

I >Ч t .3» 1

t 3 о о î и» м н . сч сч сч сч сч

И» -т -т И» Ч»». О» Л Л ооооооооо

Ь 4

ООООООООО

W О И О СО -» t»3 О О

«СЧ«СЧ--О сч о e o e сч о о — сч сч сч

OOOO Î О ОО О

Оосомсо о сч «сч «ф

tCÅ О сО Ь

О»аоооо ооооооо сЧ O

И»с>» Л О ЛСО O СЧ оооооо

О0ООООООО и >С! IC> EA CC> И» LA И > tt» оо с»оооо ос» оооооаооо

О > с» О1 О > О > О» 03 с3 0%

«Ч Л а - О О 3 С>О М И»

4 3,\ \МММ>>">М Ф оо о

О\ сЧ и\ 3»З осч - осчч» о

С>3 СО

СЧ М.» И> и» Л а» СС> С>

C

1

1

I

t ! !

I

t

1

I !

1 (1

1

t ! !

I

1

1

1

1

1

I

I

1

1

1

1

1

1

t

1

I !

t !

3 !

3

I

I

1

1

1 !

1 !

1

I

1

1 !

I

1 !

1

1

t

t !
