Способ защиты черных и цветных металлов от коррозии в нейтральных средах

Способ защиты черных и цветных металлов от коррозии в нейтральных средах

Иллюстрации

Показать все

Реферат

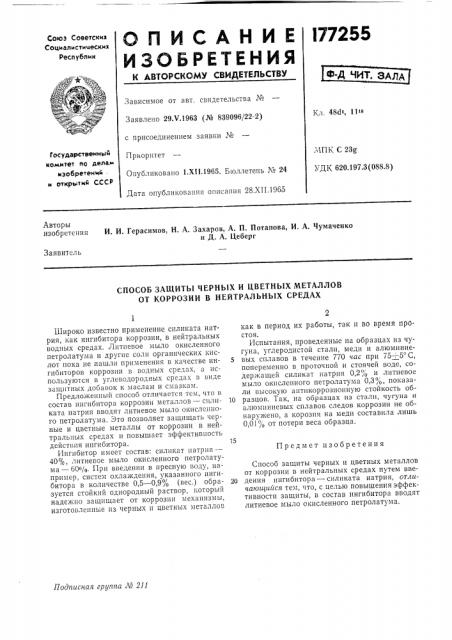

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

177255

Союз Советскии

Социалистических

Республик

Зависимое от авт. свидетельства Мо

Кл. 48di, 11io

Заявлено 29.V.1963 (Ме 839096/22-2) с присоединением заявки М

Государственный комитет ло делам изобретений и открытий СССР

ИПК С 23g

УДК 620 197 3(088 8) Приоритет

Опубликовано 1.Х1|.1965. Бюллетень Я 24

Дата опубликования описания 28.XI I. 1965

Авторы изобретения

И. И. Герасимов, Н. А. Захаров, А. П. Потапова, И. А. Чумаченко и Д. А. Цеберг

Зачвитель

СПОСОБ ЗА|ЦИТЪ| ЧЕРНЫХ И ЦВЕТНЫХ МЕТАЛЛОВ

ОТ КОРРОЗИИ В НЕЙТРАЛЪНЪ|Х СРЕДАХ

Предмет изобретения

Подписная группа М 211

Широко известно применение спликата натрия, как ингибитора коррозии, в нейтральных водных средах. Литиевое мыло окисленного петролатума и другие соли органических кислот пока не нашли применения в качестве ингибиторов коррозии в водных средах, а используются в углеводородных средах в виде защитных добавок к маслам и смазкам.

Предложенпый способ отличается тем, что в состав ингибитора коррозии металлов — силиката натрия вводят литиевое мыло окисленного петролатума. Это позволяет защищать черные и цветные металлы от коррозии в нейтральных средах и повышает эффективность действия ингибитора.

Ингибитор имеет состав: силикат натрия—

40 /о, литиевое мыло окисленного петролатума — 600/р. При введении в пресную воду, например, систем охлаждения, указанного ингибитора в количестве 0,5 — 0,90/О (вес.) образуется стойкий однородныи раствор, который надежно защищает от коррозии механизмы, изготовленные из черных и цветных металлов как в период их работы, так и во время простоя.

Испытания, проведенные на образцах из чугуна, углеродистой стали, меди и алюминие5 вых сплавов в течение 770 час при 75 -5 С, попеременно в проточной и стоячей воде, содержащей силикат натрия 0,2 о и литиевое мыло окисленного петролатума 0,3 )<>, показали высокую антикоррознонную стойкость об10 разцов. Так, на образцах из стали, чугуна и алюминиевых сплавов следов коррозии не обнаружено, а корозия на меди составила лишь

0,01, от потери веса образца.

Способ защиты черных и цветных металлов от коррозии в нейтральных средах путем вве20 дения ингибитора — силиката натрия, отличаюи1ийся тем, что, с целью повышения эффективности защиты, в состав ннгибитора вводят литиевое мыло окисленного петролатума.
