Реферат



Изобретение относится к области автоматического регулирования и может использоваться для дозирования газа в химической , газовой и других отраслях промышленности . Цель изобретения - повышение точности способа дозирования. Способ включает подачу дозируемой среды через дозирующую емкость в течение заданного времени при постоянном давлении подачи, которое поддерживают путем изменения проходного сечения канала подвода дозируемой среды в соответствии со знаком и величиной рассогласования вычисленной дисперсии текущей измеренной величины давления подачи и заданной величины дисперсии . 1 ил.

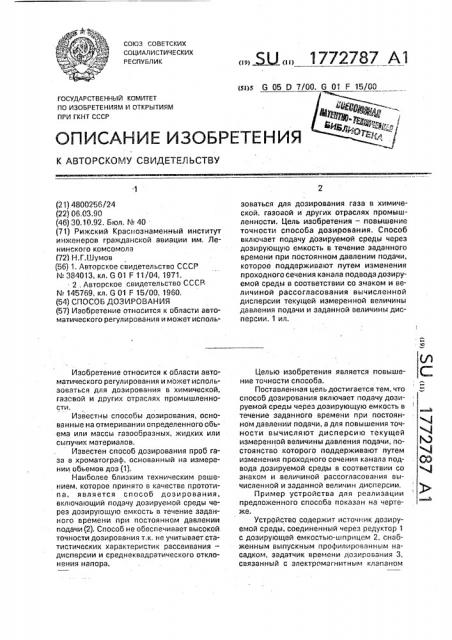

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4800256/24 (22) 06.03.90

{46) 30,10,92. Бюл. N 40 (71) Рижский Краснознаменный институт инженеров гражданской авиации им, Ленинского комсомола (72) Н,глШумов (56) 1. Авторское свидетельство СССР и 384013, кл. 6 Oi F 11/04, 1971.

2, Авторское свидетельство СССР

N 145769, кл. 6 01 F 15/00, 1960, (54) СПОСОБ ДОЗИРОВАНИЯ (57) Изобретение относится к области автоматическог0 регулирования и может испольИзобретение относится к области автоматического регулирования и может использоваться для дозирования в химической, газовой и других отраслях промышленности.

Известны способы дозирования, основанные на отмеривании определенного объема или массы газообразных, жидких или сыпучих материалов.

Известен способ доэирования проб газа в хроматограф, основанный на измерении обьемов доэ (1), Наиболее близким техническим решением, которое принято в качестве прототипа, является способ дозирования, включающий подачу дозируемой среды через дозируюшую емкость в течение заданного времени при постоянном давлении подачи (2), Способ не обеспечивает высокой. точности доэирования т.к. не учитывает статистических характеристик рассеивания— дисперсии и среднеквадратического отклонения напора.

„„ Я„„1772787 А1 (s>)s 6 05 9 7/00, 6 01 F 15/00 зоваться для дозирования газа в химической, газовой и других отраслях промышленности. Цель изобретения — повышение точности способа доэирования. Способ включает подачу доэируемой среды через дозирующую емкость в течение заданного времени при постоянном давлении подачи, которое поддерживают путем изменения проходного сечения канала подвода дозируемой среды в соответствии со знаком и величиной рассогласования вычисленной дисперсии текущей измеренной величины давления подачи и заданной величины дисперсии. 1 ил.

Целью изобретения является повь|шение точности способа.

Поставленная цель достигается тем, что способ дозирования включает подачу дозируемой среды через дозирующую емкость в течение заданного времени при постоянном давлении подачи, а для повышения точности вычисляют дисперсию текущей измеренной величины давления подачи, постоянство которого поддерживают путем изменения проходного сечения канала подвода дозируемой среды в соответствии со знаком и .величиной рассогласования вычисленной и заданной величин дисперсии.

Пример устройства для реализации предложенного способа показан на черте>ке.

Устройство содержит источник доэируемой среды, соединенный через редуктор 1 с дозирующей емкостью-шприцем 2, снабженным выпускным профилированным насадкам, задатчик времени доэирования 3, связанный с электромагнитным клапаном

Формуле изобретения

Составитель В.Галкин

Техред M.Моргентал Корректор Т.Палий

Редактор

Заказ 3846 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )К-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 (не показан), размещенным в доэирующей емкости 2, датчик давления 4, соединенный через усилитель 5 с блоком 6 вычислениядисперсии текущей величины давления под» очи, блок сравнения 7, выход которого соединен с управляющим входом корректирующего двигателя 8, соединенного с регулируемым дросселем 9, установленным между редуктором и шприцем. Датчик 4 давления подачи установлен перед выпускным профилированным насадком. К блоку сравнения 7 подключен эадатчик дисперсии давления подачи, Электромагнитный исполнительный элемент выполнен в виде размещенного в шприце 2 поршня, снабженного продольными, отверстиями для прохода дозируемой среды и запорным элементом, Причем расстояние от поршня до входного отверстия шприца равно трем его внутренним диаметрам.

Устройство по предложенному способу работает следующим образом.

Измеряют дозируемые дозы газа, для чего устанавливают давление и время экспозиции каждой дозы. Производят непрерывное текущее регулирование дисперсии

ДВВЛЕНИЯ ОтНОСИтЕЛЬНО НВПЕРЕД ЗВДаННОГО значения, для этого измеряют текущее значение давления В выходном Объекте и Вы=

5 числяют дисперсию давления. а затем сравнивают дисперсию давления с заданной величиной и В соответствии с получен» ным рассогласованием изменяют величину проходного сечения в выходном объекте, 10

Способ доэирования, включающий подачу доэируемой среды через доэирующую

15 емкость в течение заданного времени при постоянном давлении подачи, о тл и 4 а ю щ и й.с я тем, что, с целью повышения точности спосаба, вычисляют дисперсию текущей измеренной величины давления подачи, постоянство

20 которого поддерживают путем изменения проходного сечения канала подвода доэируемой среды всоответствии со знаком и величиной рассогласования вычисленной и заданной величин дисперсии.
