Реферат



Зажим для присоединения провода. Использование: в электротехнике и возможно для подключения проводов и кабелей к контрольно-измерительной аппаратуре. Сущность изобретения: в устройство, содержащее электроизоляционный корпус, скобу из пружинящего материала, контактные элементы, введены фиксирующий элемент и изолирующие втулки. В продольных пазах корпуса размещены две пары контактных элементов, жестко закрепленных на щеках скобы из пружинящего материала, обжимающей корпус. Одна пара контактных элементов изолирована от скобы. Фиксирующий элемент выполнен в виде скобы, концы которой шарнирно закреплены в корпусе. Предлагаемый зажим обеспечивает надежное контактирование с проводом любого диаметра , проводом экранированным и ВЧ-кабелем, при работе с тонкими проводами устраняется их повреждение. 3 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 01 R 9/05

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

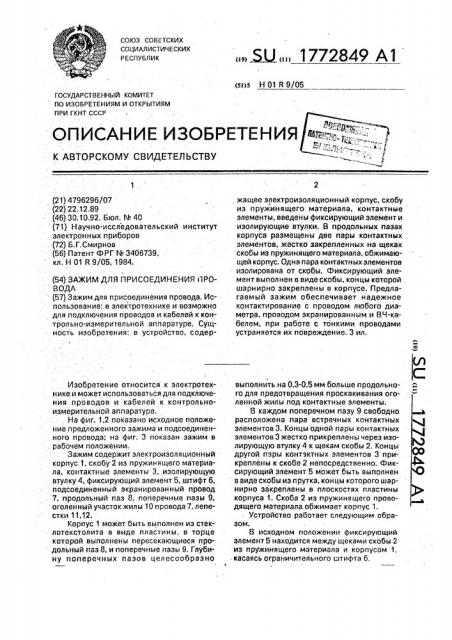

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4796296/07 (22) 22.12,89 (46) 30.10,92. Бюл. ¹ 40 (71) Научно-исследовательский институт электронных приборов (72) Б,Г.Смирнов (56) Патент ФРГ ¹ 3406739, кл. Н 01 R 9/05, 1984. (54) ЗАЖИМ ДЛЯ ПРИСОЕДИНЕНИЯ ПРОВ О ДА (57) Зажим для присоединения провода. Использование: в электротехнике и возможно для подключения проводов и кабелей к контрольно-.измерительной аппаратуре. Сущность изобретения: в устройство, содерИзобретение относится к электротехнике и может использоваться для подключения проводов и кабелей к контрольноизмерительной аппаратуре, На фиг. 1,2 показано исходное положение предложенного. зажима и подсоединенного провода; на фиг; 3 показан зажим в . рабочем положении.

Зажим содержит электроизоляционный корпус 1, скобу 2 из пружинящего материала, контактные элементы 3, изолирующую втулку 4, фиксирующий элемент 5, штифт 6, подсоединенный экранированный провод . 7, продольный паз 8, поперечные пазы 9, оголенный участок жилы 10 провода 7, лепестки 11,12.

Корпус 1 может быть выполнен из стеклотекстолита в виде пластины, в торце которой выполнены пересекающиеся продольный паз 8, и поперечные пазы 9. Глубину поперечных пазов целесообразно

„„5ij „„1772849 А1 жащее электроизоляционный корпус, скобу из пружинящего материала, контактные элементы, введены фиксирующий элемент и изолирующие втулки. В продольных пазах корпуса размещены две пары контактных элементов, жестко закрепленных на щеках скобы из пружинящего материала, обжимающей корпус. Одна пара контактных элементов изолирована от скобы. Фиксирующий элемент выполнен в виде скобы, концы которой шарнирно закреплены в корпусе. Предлагаемый зажим обеспечивает надежное контактирование с проводом любого диаметра, проводом экранированным и ВЧ-кабелем, при работе с тонкими проводами устраняется их повреждение. 3 ил. выполнить на 0,3-0,5 мм больше продольного для предотвращения проскакивания оголенной жилы под контактные элементы.

8 каждом поперечном пазу 9 свободно расположена пара встречных контактных элементов 3. Концы одной пары контактных элементов 3 жестко прикреплены через изолирующую втулку 4 к щекам скобы 2, Концы другой пары контзктных элементов 3 прикреплены к скобе 2 непосредственно. Фиксирующий элемент 5 может быть выполнен в виде скобы из прутка, концы которого шарнирно закреплены в плоскостях пластины корпуса 1. Скоба 2 из пружинящего проводящего материала обжимает корпус 1.

Устройство работает следующим образом.

В исходном положении фиксирующий элемент S находится между щеками скобы 2 из пружинящего материала и корпусом 1, . касаясь ограничительного штифта 6.

1772849

При этом щеки скобы 2 находятся в состоянии упругой деформации, чтобы контактные элементы 3, свободно расположенные в поперечных пазах 9, полностью освободили продольный паз 8, Подсоединяемый экранированный провод 7 укладывают в продольный паз 8 корпуса 1 так, чтобы оголенный участок жилы

10 провода 7 находился между контактными элементами 3, изолированными от скобы 2 с помощью изолирующих втулок 4, При отводе фиксирующего элемента 5 (фиг.3} пары контактных, элементов 3 под действием упругих свойств скобы 2 зажимают между собой оголенную жилу 10 и экранированные участки провода 7 однов ремен н о.

Таким образом, предлагаемый зажим обеспечивает надежное контактирование с любым диаметром провода, провода экранированного н ВЧ-кабелем, в том числе при работе с тонкими проводами устраняет их повреждение.

Формула изобретения

Зажим для присоединения провода, содержащий электроизоляционный корпус, фиксирующий элемент, изолированные кон5 тактные элементы, в корпусе выполнен продольный паз для размещения присоединяемого провода, отличающийся тем, что, с целью упрощения устройства и предотвращения повреждений провода;

10 корпус снабжен скобой с щеками из пружинящего материала, охватывающей его, в корпусе выполнены два поперечных паза, пересекающих продольный паэ, контактные элементы жестко закреплены на ще15 ках скобы, один из контактных элементов изолирован от скобы при помощи изолирующих втулок, контактные элементы расположены в поперечных пазах, пересекающих продольный паз, фиксирующий элемент

20 выполнен в виде скобы, концы которой шарнирно закреплены в корпусе и взаимодействуют с щеками скобы со стороны корпуса.
