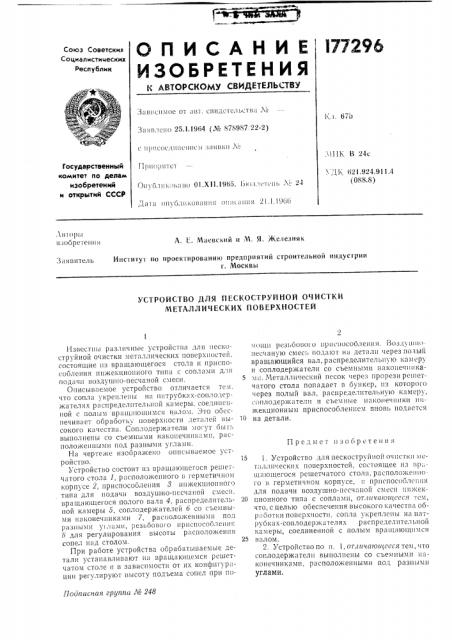

О П И С А Н И Е 177296

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3>!висимое от «вт. свидетельств«М

К,!. 67 О

3 а я в л с и о 25.1.1964 (¹ 878987 22-2 ) с присоединение:: 3!вки М

М1!К В 24с

Государственный комитет по делам изобретений и открытий СССР

ПННО )изет

У 1К 621.924 911 4 (088.8) ОН1 Оликоь«НО 01.Х!1.1965. 1>!!>, !г!стен!. Л 24 1>!1 с! О!! О.»!ков>!ни>! Ои !! !. <»!Ня 2 1.1. 9!>6. !!Г» ОРЬ! изобретения

A. Е. Маевский и M. >1. Железняк

Институ! Но проектированию предприятий строительной иидусгрии г. Москвы.>>!>!витель

УСТРОЙСТВО ДЛЯ ПЕСКОСТРУЙНОЙ ОЧИСТКИ

МЕТАЛЛИЧЕСКИХ ПОВЕРХНОСТЕЙ

Предмет изооретеиия.г1одписная группа № 248

Известны различные устройства для иескоструйной очистки металлических поверхностей, состоящие из вращающегося стола и приспособления инжекционного типа с соплами для подачи воздушно-песчаной смеси.

Описываех!Ое устройство отличается тем. что сопла укреплены н«и .трубках-соплодержателях распределител!я!ой камеры, соединенной с полым вращающимся валом. Это обеспечивает ооработку поверхности деталей высокого качества. Соплодержатели могут б!.!г! выпо.»!еиь! со съемны\!и наконечник«ми, р«сположенными под разными углами.

На чертеже изображено описываемое устройство.

Устройство состоит из вращающегося решегч1TQI.о стола 1, р«сположенного в герметичном корпусе 2, приспособления 8 ш!>кекциопного типа для подачи воздушно-песчаной смеси, вращающегося полого вала 4, распределительной камеры 5, collëîäåð>K«òåëåé б со съемными наконечниками 7, расположенными под разными уi.««ìè, резьбово!.о приспособления

8 для регулирования высоты распо".о>кения сопел над столом.

При работе устройства обрабатываемые детали устанавливают н«вращающемся решетчатом столе и в зависимости от их конфигур«ции регулируют высоту подъема сопел при помощи рез! Ооьо! О ирисиособлени>!. 1303 д ill lloпесчаную смесь подают на детали через польш вращающийся вал, распределительную камеру и соплодержатели со съемныхти наконечпика5 ми. Металлический песок через прорези решетчатого стола попадает в бункер, из которого через полый вал, распределительну!о камеру, соплодер>катели и сьемные наконечш!ки liliжекционным приспосоолением вновь подается

10 на детали.

15 1. Устройство для пескоструйной Очистки мст«ллических поверхностей, состоящее из вр«щающегося решетчатого стола, располо>кеиио

lo и герметичном корпусе, и приспособления для подачи воздушно-песчаной смеси ",шжек2О ционного типа с соплами, от.шча!Ощееся тем, что, с целью обеспечения высокого качестга обр;!ботки поверхности. сопла укреплены на !Натрубках-соплодержателях распределительной камеры, соединенной с полым вращающимся

25 взлом.

2. Устройство по и. 1, от,!ачающееся тем, что соплодержатели выполнены со сьемиыми наконечниками, расположенными под разш !ми углами.

177296

Составитель Е. Кубасова! с,, Hi I <>1> Л. Струве T".. рсл Л. К. Ткаченко Корректоры: С. H. Соколова

Г. П. ЗимаHH

: ; каз 3791,2 Тира>к 147> ч>орика> oi ч. 1>О;<9(Обткч 0,13:I:Ië. >ь Цсиа 5 кои.

ЦНИ1!ПИ ГосударствеHHoco кочитста ио делач изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
