Реферат

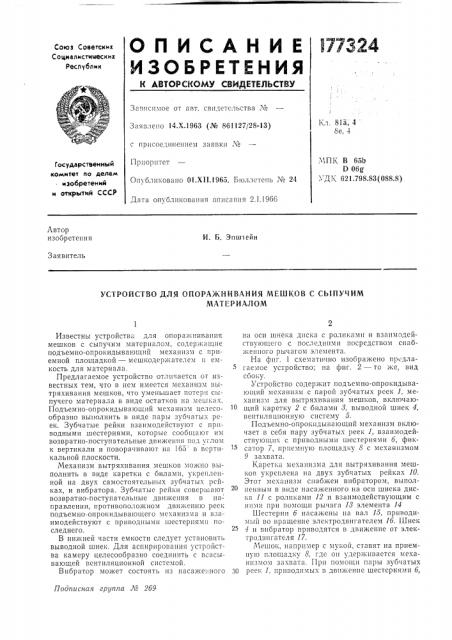

О П И С А Н И Е I77324

ИЗОБРЕТЕНИЯ

Союз Coeerc«I x

Социалистических

Республик

Зависимое от авт. свидетельства ¹"

Кл. 812, 4

8е, 4

Заявлено 14.Х.1963 (№ 861127/28-13) с присоединением заявки ¹

Приоритет

Опубликовано 01.Х11.1965. Бюллетень М 24

Дата опубликования описания 2.1.1966

МПК В 6Яз

D 06@

; Д х 621.798.83(088.8) 1 осударствеииый комитет по делам изобретений и от«рытий СССР

Автор изобретения

И. Б. Эпштейн

Заявитель

УСТРОЙСТВО ДЛЯ ОПОРАЖИИВАИИЯ МЕШКОВ C СЬ1ПУЧИМ

МАТЕРИАЛОМ

Подписная гр11ппа А0 2б9

Известны устройства для опоражнивания мешков с сыпучим материалом, содержащие подьемно-опрокидывающий механизм с приемной площадкой — мешкодержателем н емкость для материала.

Предлагаемое устройство отличается or известных тем, что в нем имеется механизм Вытряхивания мешков, что уменьшает потер:. сыпучего материала в виде остатков на мешках.

Подъемно-опрокидывающий механизм целесообразно выполнить в виде пары зубчатых реек. Зубчатые рейки взаимодействуют с приводными шестернями, которые сообщаюг им возвратно-поступательные движения под углом к вертикали и поворачивают на 166 в вертикальной плоскости.

Механизм вытряхивания мешков можно выполнить в виде каретки с билами, укрепленной на двух самостоятельных зубчатых рейках, и вибратора. Зубчатые рейки совершают возвратно-поступательные движения в наПPaВЛЕНИИ, ПРОТИВОПОЛОХКНОМ ДВИХКЕНИIО PCCК подъемно-опрокидывающего механизма и взаимодействуют с приводными шестернями последнего.

В нижней части емкости следует установить выводной шнек. Для аспирирования устройства камеру целесообразно соединить с всасывающей Вентиляционной системой.

Вибратор может состоять из насаже1:ного на ocII шне1 а дис! 2 с роликам н и Взанмодеиствующего с последними посредством снабженного рычагом элемента.

На фиг. 1 схематп шо изображено предлаf2å ë0å устройство; на фиг. 2 — то же, вид сбоку, Устройство содержит подъемно-опрокидывающий механизм с парой зубчатых реек 1, механизм для вытряхивания мешков, включаюIlIHH каретку 2 с билами 3, выводной UIHeIC 4, вентиляционную систему 5.

Подъемно-опрокидыгающий механизм включает в себя пару зубчаты.; реек 1, взаимодействующих с приводными шестернями б, фиксатор 7, приемную площадку 8 с механизмом

9 захвата.

К2рстк механизма для ВытряхиВания мешков укреплена на двух зубчатых рейках 10.

Этот механизм снабжен вибратором, выполненным в виде насаженного на оси шнека диска 11 с роликами 12 и взаимодействующим с ними при помощи рычага 18 элемента 14

Шестерни б насажены на вал 15, приводимый во Вращение электродвигателем 1б. Шнек

4 и вибратор приводятся в движение от электродвигателя 17.

Мешок, например с мукой, ставят на приемную площадку 8, где о» удерживается механизмом захвата. При помощи пары зубчатых

30 реек 1, пр1подимых в движение шестернями б, 177324

/б

11 мешок подымается вверх. Фиксатор 7 фиксирует подъем зубчатых реек под углом 15 .

В то время, когда рейки 1 с мешком движутся вверх, рейки 10, на которых укреплена каретка 2 с билами 8, направляются вниз.

При этом билы погружаются в мешок. При дальнейшем подъеме реек 1 они выходят из зацепления с фиксатором 7. Затем эти рейки с мешком и рейки 10 с кареткой и билами поворачиваются HB 165 . Мука высыпается из мешка в бункер 18 со шнеком 4. После того как рейки 10 повернулись на 165, каретка с билами начинает взаимодействовать с вибратором.

Ролики 12 диска 11 при вращении воздействуют на рычаг 18 элемента 14. Рычаг 13 передает вибрирующее движение билам, которые выбивают остатки муки из мешка. После этого рейки 1 и 10 возвращаются в первоначальное положение. Мучная пыль отсасывается вентиляционной системой 5.

Предмет изобретения

1. Устройство для опоражнивания мешков с сыпучим материалом, содержащее подъемноопрокидывающий механизм с приемной площадкой — мешкодержателем и емкость для материала, отличающееся тем, что, с целью уменьшения потерь материала в виде остатков на мешках, в нем имеется механизм вытряхивания мешков.

2. Устройство по п. 1, отличающееся тем, что подъемно-опрокидывающий механизм представляет собой пару зубчатых реек, взаимодействующих с приводными шестернями, для сообщения им возвратно-поступательных движений под углом к вертикали и поворота на

165 в вертикальной плоскости.

3. Устройство по п. 1, отличающееся тем, что механизм вытряхивания мешков состоит из каретки с билами, укрепленной на двух самостоятельных зубчатых рейках, совер)нающих возвратно-поступательные двихкения в направлении, противоположном движению реек подъемно-опрокидывающего механизма и

) взаимодеиствующих с приводными шестернями последнего, и вибратора.

4. Устройство по п. 1, отличающееся тем, 20 что в нижнеи части емкости установлен выводной шнек.

5. Устройство по п. 1, отличающееся тем, что, с целью возможности аспирирования его, камера соединена с всасывающей вентиляционной системой.

6. Устройство по п. 1, отличающееся тем, что вибратор состоит из насаженного на оси шнека диска с роликами и взаимодействующего с последними посредством снабженного

30 рычагом элемента.
