Мембранный аппарат для разделения газовых смесей

Мембранный аппарат для разделения газовых смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к области газоразделения и может быть использовано в химическом, нефтехимической и газовой отраслях промышленности. Целью изобретения является повышение селективности разделения газовых смесей. Поставленная цель достигается путем организации отбора проникшей через круглые мембранные элементы газовой смеси до стороны из торцов при подаче исходной смеси в центр элементов. Использование изобретения для разделения воздуха позволяет повысить фактор разделения до 20 %, по сравнению с из вест ными техническими решениями. 1 ил.

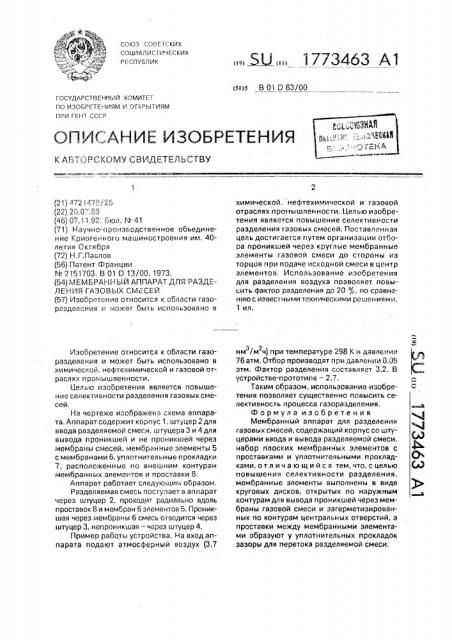

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s В 01 D 63/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОЛИС;АНИЕ ИЗОБРЕТЕНИЯ

К АБТОРСКОЫУ СВИДЕТЕЛЬСТВУ (21) 4721478/26 (22) 20,0.,89 (46) 07.11,92, Бюл. N 41 (71) Научно-производственное объединение Криогенного машиностроения им. 40летия Октября (72) Н.Г,Павлов (56) Патент Франции

N 2151703., В 01 D 13/00, 1973, (54) МЕМБРАННЫЙ АППАРАТ ДЛЯ РАЗДЕЛЕНИЯ ГАЗОВЫХ СМЕСЕЙ

{57) Изобретение относится к области газораздел=-ния и может быть использовано в

Изобретение относится к области газоразделения и может быть использовано в химической, нефтехимической и газовой отраслях промышленности.

Целью изобретения является повышение селективности разделения газовых смесей.

На чертеже изображена схема аппарата. Аппарат содержит корпус 1, штуцер 2 для ввода разделяемой смеси, штуцера 3 и 4 для вывода проникшей и не проникшей через мембраны смесей, мембранные элементы 5 с мембранами 6, уплотнительные прокладки

7, расположенные по внешним контурам мембранных элементов и проставки 8, Аппарат работает следующим образом, Разделяемая смесь поступает в аппарат через штуцер 2, проходит радиально вдоль проставок 8 и мембран 6 элементов 5. Проникшая через мембраны 6 смесь отводится через штуцер 3, непроникшая — через штуцер 4.

Пример раооты устройства. На вход аппарата подают атмосферный воздух {3,7, „ Ж;„, 1773463 Al химической, нефтехимической и газовой отраслях промышленности. Целью изобретения является повышение селективности разделения газовых смесей. Поставленная цель достигается путем организации отбора проникшей через круглые мембранные элементы газовой смеси до стороны из торцов при подаче исходной смеси в центр элементов. Использование изобретения для разделения воздуха позволяет повысить фактор разделения до 20;., no сравнению с известными техническими решениями.

1 ил. нм /м ч) при температуре 298 К и давлении

76 атм. Отбор производят при давлении 0,05 атм. Фактор разделения составляет 3,2. В устройстве-прототипе — 2,7.

Таким образом, использование изобретения позволяет существенно повысить селективность процесса газоразделения.

Формула изобретения

Мембранный аппарат для разделения газовых смесей, содержащий корпус со штуцерами ввода и вывода разделяемой смеси, набор плоских мембранных элементов с проставками и уплотнительными прокладками, отличающийся тем, что, с целью повышения селективности разделения, мембранные элементы выполнены в виде круговых дисков, открытых по наружным контурам для вывода проникшей через мембраны газовой смеси и загерметизированных по контурам центральных отверстий, а проставки между мембранными элементами образуют у уплотнительных прокладок зазоры для перетока разделяемой смеси, 1773463

Составитель М.Крикин

Техред M.Моргентал Корректор АМотыль

Редактор

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 3884 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушскэя наб., 4/5
