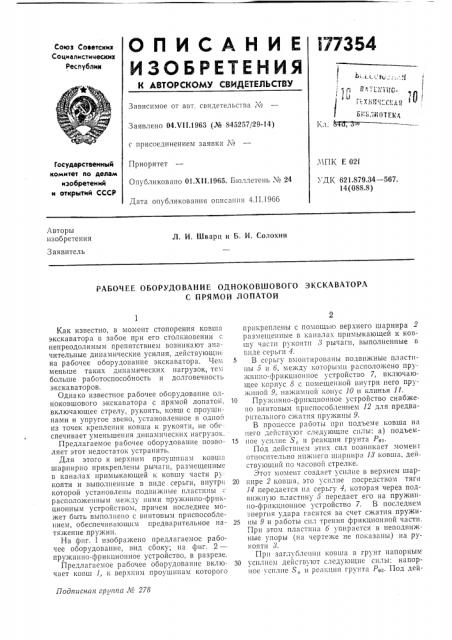

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик.;; p n-" òLÈÈ0y 1,

Зависимое от авт, свидетельства М

Б1 ) 1 отКК

Заявлено 04Х1!.1963 (№ 845257/29-14) Кл, 8 с присоединением заявки ¹

Приоритет

Опубликовано 01.Х1!.1965. Бюллетепь № 24

Дата опубликования описания 4.II.196á

Государственный комитет по делам изобретений и открытий СССР,ЧПК Е 02f

УДК 621.879.34 — 567.

14 (088.8) Авторы изобретения

Л. И. Шварц и Б. И. Солохин

Заявитель

РАБОЧЕЕ ОБОРУДОВАНИЕ ОДНОКОВШОВОГО ЭКСКАВАТОРА

С ПРЯМОЙ ЛОПАТОЙ

17одписная григгпа И 278

Как известно, в момент стопорения ковша экскаватора в забое при его столкновении с непреодолимым препятствием возникают значительные динамические усилия, действующие на рабочее оборудование экскаватора. Чем меньше таких динамических нагрузок, тем больше работоспособность и долговечность экскаваторов.

Однако известное рабочее оборудование очноковшового экскаватора с прямой лопатой, включающее стрелу, рукоять, ковш с проушинами и упругое звено, установленное в однои из точек крепления ковша к рукояти, не обс спечивает уменьшения динамических нагрузок.

Предлагаемое рабочее оборудование позволяет этот недостаток устранить.

Для этого к верхним проушинам ковша шарнирно прикреплены рычаги, размещенные в каналах примыкающей к ковшу части ру кояти и выполненные в виде серьги, внутри которой установлены подвижные пластины расположенным между ними пружишно-фрикционным устройством, причем последнее может быть выполнено с винтовым приспособлением, обеспечивающим предварительное натяжение пружин.

На фиг. 1 изображено предлагаемое рабочее оборудование, вид сбоку; на фиг. 2— пружинно-фрикциоиное устройство, в разрезе.

Предлагаемое рабочее оборудование вкгиочает ковш 1, к верхним проушинам которого прикреплены с помощью верхнего шарнира 2 размещенные в каналах примыкающей к ковшу части рукояти 8 рычаги, выполненные в виде серьги 4.

5 В ссрьгу вмонтированы подвижные пластины 6 и 6, между которыми расположено пружинно-фрпкционное устройство 7, включающее корпус 8 с помещенной внутри него пруж)шой 9, нажимиой конус 10 и клинья 11.

10 Пружинно-фрикциопное устройство снабжено винтовым приспособлением 12 для предварительного сжатия пружины 9.

B процессе работы при подъеме ковша на него действуют следующие силы: а) подъем15 ное усилие S„ ff реакция грунта Р0ь

Под действием этих сил гозникает момент относительно нижнего шарнира 18 ковша, действующий по часовой стрелке.

Этот момент создает усилие в верхнем шар20 пире 2 ковша, это усилие посредством тяги

14 передается ия серьгу 4, которая через подвижную пластину 5 передает его на пружинно-фрикционное устройство 7. В последнем энергия удара гасится за счет сжатия пружи25 ны 9 и работы сил трения фрикционной части.

При этом пластина 6 упирается в неподвижные упоры (па чертеже не показаны) на рукояти ) .

При заглублешш ковша в грунт напорным

ЗО усилием действ 10Т следующие силы: напорное усилие SÄ ff реакция грунта Р„,. Под дей177354 ствием этих сил также возникает момент относительно HH?KHего шарнира 13 ковша, но действующий против часовой стрелки.

Этот момент создает усилие в верхнем шарнире 2 ковша, которое через тягу 14, серьгу 4 и подвижную пластину б передается на пружинно-фрикционное устройство 7, в котором энергия удара гасится за счет сжатия пружины 9 и работы сил трения фрикционной части.

При этом пластина 5 упирается в неподви?кные упоры на рукояти. Таким образом, при независимом действии напорного или подъемного усилия предлагаемое рабочее оборудование позволяет воспринять и погасить значительную часть возникающих усилий.

При одновременной работе подъемного и напорного механизмов пружинно-фрикционное устройство также работает на сжатие, но воспринимает усилие, величина которого определяется разницей моментов, создаваемых напорным и подъемным механизмами.

Предмет изобретения

1. Рабочее оборудование одноковшового экскаватора с прямой лопатой, включающее стрелу, рукоять, ковш с проушинами и упругое звено, установленное в одной из точек крепления ковша к рукояти, отличающееся тем, что, с целью уменьшения динамических нагрузок, к верхним проушинам ковша шарнирно

10 прикреплены рычаги, размещенные в каналах примыкающей к ковшу части рукояти и выполненные в виде серьги, внутри которой установлены подвижные пластины с расположенным между ними пружинно-фрикционным уст15 ройством.

2. Оборудование по п. 1, отличающееся тем, что пружинно-фрикционное устройство выполнено с винтовым приспособлением, обеспечи20 вающим возможность предварительного натяжения пружин.
