Устройство для монтажа эластичного кольца на базовую деталь

Устройство для монтажа эластичного кольца на базовую деталь

Иллюстрации

Показать все

Реферат



Устройство может быть использовано преимущественно для монтажа уплотнительных колец в канавки поршней силовых цилиндров, а также для монтажа шины на обод колеса детской коляски. Для повышения качества монтажа путем уменьшения величины скручивания эластичного кольца (К) 11, каждый толкатель 15 выполнен в виде подпружиненного ползуна, имеющего дугообразную толкающую часть 17 с козырьком 18. Под действием опоры 5 толкатель 15 своей частью 17 сталкивает К 11 с захватом 10, При этом козырьки 18 препятствуют скручиванию К 11. 1 з.п.ф-лы, 2 ил. 11 7

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

77

1б

18

4

4 бд (с о

ЬЭ д

У

13

/Р (21) 4920014/08 (22) 22.01.91 (46) 07.11,92. Бюл. ¹ 41 (71) Кишиневское научно-производственное объединение технологии электробытового машиностроения (72) В.B. Лущан и В.Г. Чиботарь (56) Авторское свидетельство СССР

N 1488210, кл. В 60 С 25/07, 1989, (54) УСТРОЙСТВО ДЛЯ МОНТАЖА ЭЛАСТИЧНОГО КОЛЬЦА НА БАЗОВУЮ ДЕТАЛ Ь

„„SU „„1773662А1 (s>)5 B 23 Р 19/00, В 60 В 30/00 (57) Устройство может быть использовано преимущественно для монтажа уплотнительных колец в канавки поршней силовых цилиндров, а также для монтажа шины на обод колеса детской коляски. Для повышения качества монтажа путем уменьшения величины скручивания эластичного кольца (К) 11, каждый толкатель 15 выполнен в виде подпружиненного ползуна, имеющего дуго-образную толкающую часть 17 с козырьком

18. Под действием опоры 5 толкатель 15 своей частью 17 сталкивает К 11 с захватом

10, При этом козырьки 18 препятствуют скручиванию К 11. 1 з.п.ф-лы, 2 ил.

1773662

40 нескрученного кольца

55

Изобретение касается средств механизации сборочных операций и может быть использовано, в частности. для монтажа уплотнительных колец в канавки поршней силовых цилиндров, а также для монтажа шины на обод колеса детской коляски, Известно устройство для монтажа эластичного кольца на базовую деталь, содержащее корпус, подвижно установленный шток, на верхнем конце которого закреплена опора и размещен элемент фиксации базовой детали, смонтированные с возможностью радиального перемещения подпружиненные к центру кулачки, в каждом из которых на верхнем конце выполнен захват кольца, а обращенная к центру сторона предназначена для взаимодействия с опорой и выполнена со скосом.

В этом устройстве кольцо сталкивается с захватов верхним торцом корпуса, Большая поверхность контакта кольца с корпусом (толкателем) препятствует скручиванию кольца, Однако это устройство имеет сложную конструкцию и не обеспечивает монтажа кольца, имеющего борта, на выступ базовой детали.

Наиболее близким к предложенному является устройство для монтажа эластичного кольца на базовую деталь, содержащее корпус с цилиндрической полостью и окном в стенке, подвижно установленный в корпусе соосно полости приводной шток, на верхнем конце которого закреплены опора и элемент фиксации базовой детали, смонтированные с возможностью рабочего перемещения под действием опоры толкатели кольца, а также смонтированные в корпусе с возможностью радиального перемещения подпружиненные к центру кулачки, в каждом из которых на верхнем конце выполнен дугообразный захват кольца, а обращенная к оси полости сторона предназначена для . взаимодействия с опорой, выполнена со скосом на нижнем конце и относительно захвата располо>кена с уступом, в котором выполнено отверстие для размещения толкателя.

Это устройство обеспечивает низкое качество монтажа безбортного кольца в канавку базовой детали вследствие значительного скручивания кольца при его сталкивании с захватов. Скручивание (перекатывание Ilo захватам) вызывается силой трения между кольцом и захватами, а сила трения между кольцом и толкателями препятствует скручиванию, Поэтому чем большедуга контакта толкателей с расположенным на захвате участком кольца, тем меньше величина скручивания. В данном устройстве увеличение суммарной длины дуги толкателей ограничено снижением прочности кулачка. Если на толкателях в данном устройстве выполнить козырьки, которые также препятствовали бы скручиванию кольца, то суммарная длина дуги козырьков была бы ограничена, как и толкателей. Кроме того, козырьки были бы расположены в одной плоскости с оправкой, что затруднило бы надевание базовой детали на оправку, Цель изобретения — повышение качества монтажа безбортного кольца в канавку базовой детали путем уменьшения величины скручивания кольца., Цель достигается тем. что в устройстве для монтажа эластичного кольца на базову деталь, содержащем корпус с цилиндрической полостью и окном в стенке, подвижно установленный в корпусе соосно полости приводной шток, на верхнем конце которого закреплены опора и элемент фиксации базовой детали, смонтированные с возможностью рабочего положения под действием опоры толкатели кольца, а также смонтированные в корпусе с возможностью радиального перемещения подпружиненные к центру кулачки, в каждом из которых на верхнем конце выполнен дугообразный захват кольца, а обращенная к оси полости сторона предназначена для взаимодействия с опорой, снабжена скосом на нижнем конце и относительно захвата расположена с уступом, в котором выполнено отверстие для размещения толкателя, каждый толкатель подпружинен в направлении холостого хода и выполнен в виде ступенчатого ползуна с направляющей и толкающей частями, направляющая часть которого размещена в упомянутом отверстии кулачка, а тогкающая выполнена в виде дуги, охватывающей дугу захвата.

На толкающей части может быть вь|полнен козырек, расположенный эквидистантно захвату с зазором для размещения

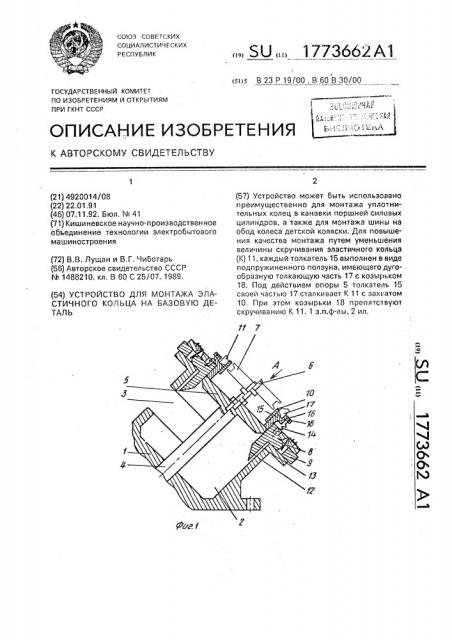

Выполнение толкателя s виде подпружиненного ползуна указанной формы обуславливает соответствие предлагаемого решения критериям изобретения. Малые размеры поперечного сечения ползуна способствуют высокой прочности кулачка, а дуга толкающей части (и козырька) соответствует дуге находящегося на захвате участка кольца. что способствует уме» ьшению величины скрччивания кольца, а реэультате чего улучшается качество монтажа, На фиг.1 показано устройство в разрезе; на фиг.2 — вид А на фиг,1.

Устройство содержит корпус 1 с полостью 2 и окном 3, приводной шток 4 с оп эрой

1773662

5 и оправкой 6 для базовой детали 7 и подпружиненные пружинами 8 кулачки 9, в каждом из которых имеется дугообразный захват 10для эластичного кольца 11, скос 12 на стороне 13 и подвижно установленный 5 подпружиненный пружиной 14 толкатель 15 с направляющей частью 16, дугообразной толкающей частью 17 и козырьком 18.

Устройство работает следующим образом. 10

В исходном положении оправка 6 находится в нижней части полости 2, захваты 10 сведены к центру под действием пружин 8, а толкатели 15 прижаты к кулачкам 9 под действием пружин 14, Кольцо 11 устанавли- 15 вают на захваты 10, а деталь 7 вводят в полость 2 через окно 3 и устанавливают на оправку 6. При перемещении штока 4 в верхнее положение опора 5 сначала воздействует на скосы 12. При этом захваты 10 20 расходятся, увеличивая диаметр кольца 11.

Затем опора 5 скользит по сторонам 13, упирается в толкатели 15, которые, перемещаясь совместно с опорой 5, частями 17 сталкивают кольцо 11 с захватом 10, При 25 этом козырьки 18 препятствуют скручиванию(перекатыванию по захватам 10) кольца

11. После соскальзывания с захватов 10 кольцо 11 ложится в канавку детали 7, При движении штока 4 в обратном направлении, 30 толкатели 15 смещаются в исходное положение под действием пружин 14, а кулачки

9 сводятся под действием пружин.

Использование изобретения позволит 35 повысить качество монтажа эластичного кольца в наружную канавку и удобство загрузки базовой детали в устройство, сохранив при этом способность монтажа кольца, имеющего борта, на выступ базовой детали.

Формула изобретения

1. Устройство для монта>ка эластичного кольца на базовую деталь, содержащее корпус с цилиндрической полостью и окном в стенке, подвижно установленн и в корпусе соосно полости приводной шток, на верхнем конце которого закреплена опора и элемент фиксации базовой детали, смонтированные с возможностью рабочего перемещения поддействием опорытолкатели кольца, а также смонтированные в корпусе с возможностью радиального перемещения подпружиненные к центру кулачки, в каждом- из которых на верхнем конце выполнен дугообразный захват кольца, а обращенная к оси полости стооона, предназначенная для взаимодействия с опорой, снабжена скосом на нижнем конце и относительно захвата расположена с уступом, в котором выполнено отверстие для размещения толкателя, о т л и ч а ю щ е ес я тем, что, с целью повышения качества монтажа безбортного кольца в канавку базовой детали путем уменьшения величины скручивания кольца, каждый толкатель под- пружинен и выполнен в виде ступенчатого ползуна с направляющей и толкающей частями, направляющая часть которого размещена в упомянутом отверстии кулачка, а толкающая выполнена в виде дуги, конгруэнтной рабочей плоскости захвата.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что на толкающей части толкателя выполнен козырек, расположенный эквидистантно захвату с зазором для размещения нескрученного кольца, 1773662
