Реферат



Использование: в качестве зажимного станочного приспособления. Сущность изобретения: плита содержит основную nnSte- шайбу 1, в направляющих 5 которой установлена дополнительная планшайба 4 с возможностью фиксированного осевого перемещения , что позволяет вести обработку заготовок без дополнительных базовых элементов (плит, подставок и т.д.) и удлиненного инструмента. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 23 Q 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4821077/08 (22) 03.05.90 (46) 07,11.92. Бюл, йт 41 (71) Производственное объединеение "Завод имени Малышева" (72) А.И. Турецкий (56) Авторское свидетельство СССР

М 1348129, кл. В 23 0 3/00, 1986, (54) БАЗОВАЯ ПЛИТА УНИВЕРСАЛЬНОНАЛАДОЧНОГО ПРИСПОСОБЛЕНИЯ

„, SU,, 1773669A1 (57) Использование: в качестве зажимного станочного приспособления. Сущность изобретения; плита содержит основную плайшайбу 1, в направляющих 5 которой установлена дополнительная планшайба 4 с возможностью фиксированного осевого перемещения, что позволяет вести обработку заготовок без дополнительных базовых элементов (плит, подставок и т,д.) и уд; иненно-. го инструмента. 4 ил, 1773669

20

30

45

Изобретение относится к станкостроению, в частности к станочным зажимным приспособлениям.

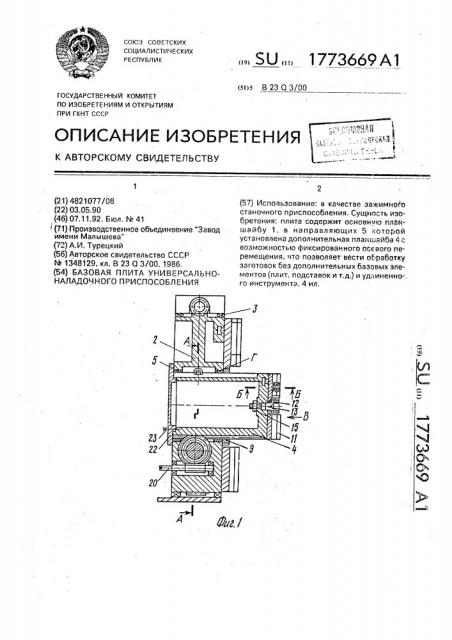

Целью изобретения является расширение технологических возможностей плиты за счет установки деталей различной конфигурации, На фиг.1 показана базовая плита; на фиг,2 — разрез А — А на фиг.1; на фиг.3— разрез Б-Бна фиг,,1; на фиг. 4 — вид В на фиг, 1.

В корпусе 1 установлена основная планшайба 2 с помощью подшипников 3. B центральном отверстии Г основной планшайбы 2 размещена дополнительная планшайба 4 с помощью направляющих подшипников 5. Планшайбы фиксируются от относительного проворота с помощью двух штанг 6. которые закреплены на планшайбе 2 и снабжены роликами 7, упирающимися с двух сторон в выступающий бурт Д планшайбы 4.

На. планшайбе 2 установлены два больших сектора 8, которые центрируются относительно планшайбы 4 посредством подшипников 9 и закрепляются на планшайбе 2 болтами 10 через круговой Т-образный паз Е. На планшайбе 4 смонтированы два малых сектора 11, которые центрируются посредством подшипника 12 на оси 13 и крепятся болтами 14 через кру овой Т-образный паз на планшайбе 4. Ось 13 центрируется в планшайбе 4 и затягивается гайкой

15. В клиновые пазы больших 8 и малых 11 секторов вставлены клиновые линейки 16, которые крепятся винтами 17 через резьбовые отверстия, не занятые базирующими элементами, Вращение двух планшайб 2 и 4 в полярной системе координат осуществляется посредством червячного зацепления; зубчатого венца на планшайбе 2 и червяка

18, приводимого в движение электроприводом 19. связанным с ЧПУ станка.

Перемещение в осевом направлении планшайбы 4 относительно планшайбы 2 осуществляется посредством червячного привода через червяк 20 и червячную блокшестерню 21, находящугся в зацеплении с червяком 20 и планшайбой 4, Вращение червяка 20 осуществляется специальной оправкой станка. Для ограничения движения планшайбы 4 на ее задний торец устанавливается крышка 22 на болтах 23.

Базовая плита работает следующим образом.

Базовое приспособление устанавливается на стол станка и закрепляется. Планшайбы 2 и 4 раздвигают или сдвигают в осевом направлении в зависимости от габаритов заготовки вращением червяка 20 посредством специальной оправки станка по программе и устанавливают базовые элементь (штыри, центра. призмы) на соответствующих секторах и линейках с помощью эталонных концевых мер или шаблонных деталей. После наладки производят фиксацию соответствующих секторов и линеек и устанавливают заготовку, Далее обработка производится по программе ЧПУ станка, связанного с электроприводом 19 (фиг.4), Предлагаемое базовое приспособление позволяет производить установку и закрепление деталей любой конфигурации и различных типоразмеров на любые базовые поверхности и вести обработку в любых плоскостях под любым углом в диапазоне полусферы.

Формула изобретения

Базовая плита универсально-нала-. дочного приспособления, содержащая установленную в корпусе планшайбу с центральным отверстием и опорные элементы, отличающаяся тем, что, с целью расширения технологических возможностей плиты за счет установки деталей различной конфигурации. она снабжена дополнительной планшайбой, установленной в центраЛьном отверстии основной планшайбы с возможностью фиксированноro перемещения вдоль направляюших, которые выполнены в основной планшайбе вдоль центрального отверстия, 1773б69

Составитель Д.Блинов

Техред М.Моргентал

Корректор Т.Палий

Редактор

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 3894 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-З5, Раушская наб., 4/5
