Способ нанесения изображения на криволинейные поверхности

Способ нанесения изображения на криволинейные поверхности

Иллюстрации

Показать все

Реферат



Использование: в машинах трафаретной печати Сущность изобретения трафаретная печатная форма, содержащая раму, состоящую из скрепленных между собой поперечных и продольных полос, трафаретную сетку с формным изображением, закрепленную ее внутренней поверхностью на одной из наружных поверхностей рамы, и средство для дополнительной поднатяжки трафаретной сетки. При этом наружная поверхность рамы, соприкасающаяся с криволинейной запечатываемой поверхностью, выполнена соответственной ей. Формное изобрах ение выполнено на внутренней поверхности трафаретной сетки. Средство для дополнительной поднатяжки трафаретной сетки выполнено в виде эластичных элементов , прикрепляемых к внутренней поверхности трафаретной сетки, имеющих форму, соответствующую пробельным местам формного изображения, и отстоящих от контуров формного изображения и рамы, и высоту, обеспечивающую необходимый технологический зазор между трафаретной сеткой и криволинейной запечатываемой поверхностью, 2 ил. сл с

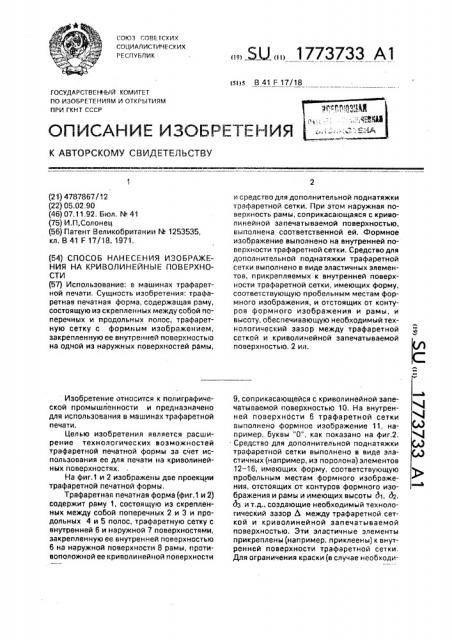

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (I 1) lsd)s B 41 F 17/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4787867/12 (22) 05.02,90 (46) 07.11,92, Бюл. 1Ф 41 (75) И,П,Солонец (56) Патент Великобритании М 1253535, кл. В 41 F 17/18, 1971. (54) СПОСОБ НАНЕСЕНИЯ ИЗОБРАЖЕНИЯ НА КРИВОЛИНЕЙНЫЕ ПОВЕРХНОСТИ (57) Использование: в машинах трафаретной печати. Сущность изобретения: трафаретная печатная форма, содержащая раму, состоящую иэ скрепленных между собой поперечных и продольных полос, трафаретную сетку с формным изображением, закрепленную ее внутренней поверхностью на одной из наружных поверхностей рамы, Изобретение относится к полиграфической промышленности и предназначено для использования в машинах трафаретной печати.

Целью изобретения является расширение технологических возможностей трафаретной печатной формы за счет использования ее для печати на криволинейных поверхностях, На фиг.1 и 2 изображены две проекции трафаретной печатной формы, Трафаретная печатная форма (фиг.1 и 2) содержит раму 1, состоящую из скрепленных между собой поперечных 2 и 3 и продольных 4 и 5 полос, трафаретную сетку с внутренней 6 и наружной 7 поверхностями, закрепленную ее внутренней поверхностью

6 на наружной гloeepxHocTN 8 рамы, противоположной ее криволинейной поверхности и средство для дополнительной поднатяжки трафаретной сетки. При этом наружная поверхность рамы, соприкасающаяся с криволинейной запечатываемой поверхностью, выполнена соответственной ей. Формное иэображение выполнено на внутренней поверхности трафаретной сетки, Средство для дополнительной поднатяжки трафаретной сетки выполнено в виде эластичных элементов, прикрепляемых к внутренней поверхности трафаретной сетки, имеющих форму, соответствующую пробельным местам формного изображения, и отстоящих от контуров формного изображения и рамы, и высоту, обеспечивающую необходимый технологический зазор между трафаретной сеткой и криволинейной запечатываемой поверхностью, 2 ил.

9, соприкасающейся с криволинейной запечатываемой поверхностью 10, На внутренней поверхности 6 трафаретной сетки выполнено формние изображение 11, например, буквы "0", как показано на фиг,2, Средство для дополнительной поднатяжки трафаретной сетки выполнено в виде эластичных (например, из поролона) элементов

12 — 16, имеющих форму, соответствующую пробельным местам формного изображения, отстоящих от контуров формного изображения и рамы и имеющих высоты д1, 4, дз и т,д., создающие необходимый технологический зазор Л между трафаретной сеткой и криволинейной запечатываемой поверхностью. Эти эластичные элементы прикреплены (например, приклеены) к внутренней поверхности трафаретной сетки, Для ограничения краски (в случае необходи1773733 мости), наносимой на наружную поверхность 7 трафаретной сетки, на раме 1 закрепляется рамка 17 (например, наклеивается любым способом), Трафаретная печатная форма закрепляется на криволинейной запечатываемой поверхности крепежными средствами,18 и 19, например магнитными, липкими или вакуумными, Работа с трафаретной печатной формой осуществляется следующим образом.

На внутренней поверхности 6 трафаретной сетки соответственно формному изображению предварительно осуществляется крепление (например, приклеивание) эластичных элементов 12-16, высоты 81, д, дз и т.д. которых определяются, например, подбором для поддержания необходимого натяжения сетки и технологического зазора Лмежду трафаретной сеткой и криволинейной запечатыва.емой поверхностью.

Затем на наружную поверхность 7 трафаретной сетки на раме 1 наклеивается рамка

17, после чего рама 1 закрепляется посредством крепежных средств 18 и 19 на криволинейной запечатываемой поверхности

10. На наружную поверхность 7 трафаретной сетки накладывается краска, а затем ракелем она продавливается через изображающие элементы на запечатываемую криволинейную поверхность, После осуществления процесса печати крепежные средства

18 и 19 отделяются от запечатываемой поверхности, а затем отделяется от нее и тра5 фаретная печатная форма, Таким образом, устройство обеспечит качественную .печать трафаретным способом на криволинейной поверхности и удобное обслуживание его, 10

Формула изобретения

Способ нанесения изображения на криволинейные поверхности, заключающийся в закреплении трафаретной формы, несу15 щей на контактирующей с эапечатываемой поверхностью стороне сетки печатные и пробельные участки, регулировании натяжения сетки и нанесении изображения через трафаретную форму с целью расши20 рения технологических возможностей трафаретной печатной формы за счет использования ее на криволинейных поверхностях, отличающийся тем, что трафаретная форма закрепляется на запе25 чатываемой криволинейной поверхности, а регулирование натяжения сетки осуществляется посредством эластичных элементов, расположенных на пробельных участках формы.

1773733

Puz Г

Составитель И. Солонец

Редактор Н. Стрельникова Техред M,Ìîðãåíòàë Корректор Л. »вр«ц
