Клеевая композиция для склеивания древесины в поле токов высокой частоты

Клеевая композиция для склеивания древесины в поле токов высокой частоты

Иллюстрации

Показать все

Реферат



Сущность изобретениякомпозиция содержит , мас.ч. карбамидоформальдегидИзобретение относится к производству клеев и может быть использовано при склеивании древесины в поле токов высокой частоты . Известен клей для склеивания древесины , включающий в мас.ч. карбамидную смолу 100. латекс 45-50, 10%-ный раствор щавелевой кислоты 5-15 и хлористый аммоний 0,5-2,0. Недостатками этого клея является длительное время желатинизации при 100°С (низкая скорость отверждения), сравнительно невысокая прочность при скалывании древесины вдоль волокон и высокая стоимость клея за счет присутствия в нем латекса . Наиболее близкой к изобретению по технической сущности и достигаемому результату является клеевая композиция для склеивания древесины в поле ТВЧ, содержащая в мае ч. мочевиноформальдегидную смолу 100, резорциноформальдегидную смолу 20-25, хлористый аммоний 2,0-2.6. ную смолу 100, хлористый аммоний 3-3,5, хлористый натрий 2,8-3, квасцы алюмокалиевые 3,5-3,7, отход после просеивания пшеничной и ржаной муки в процессе переработки зерна 4-5, 10%-ный раствор щавелевой кислоты 0,1-0,15. Склеивание древесины проводят по режиму анодный ток 1,5-2 А, сеточный ток 0,9 А, частота 13,56 МГц, время склеивания 55 с, давление 0,8-1 МПа, температура 18-20°С. Характеристики композиции и клеевых соединении: время желатинизации при 100°С 19-30 с. при 20°С 0,7-2,9 ч, прочность при скалывании древесины вдоль волокон 3-5 МПа, содержание свободного формальдегида 0,24-0,61%. хлористый натрий 1,7-2,7, квасцы алюмокалиевые 2,1-3,4, мочевину 1,3-3,6 и муку пищевую . Известная клеевая композиция характеризуется низкой скоростью отверждения (достаточно длительное время желатинизации при 100°С), что создает технологические трудности при склеивании древесины в поле ТВЧ и снижает производительность труда, сравнительно небольшой прочностью при скалывании древесины вдопь волокон и высокой стоимостью, так как содержит в своем составе дорогостоящую резорциноформальдегидную смолу, мочевину и пищевую муку Целью изобретения является увеличение скорости отверждения и повышение прочности при скалывании древесины вдоль волокон Поставленная цель достигается тем, что клеевая композиция для склеивания древесины в полетокоа высокой частоты, включающая карбамидоформальдегидную смолу Ё х VI СО ю го I-N

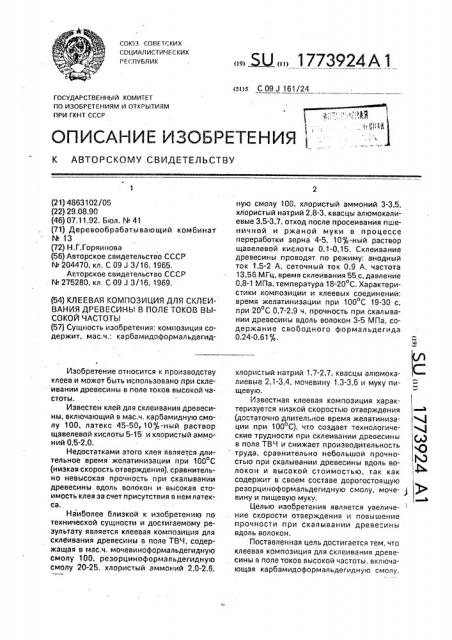

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s С 09 J 161/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗСЬРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ хлористый натрий 1,7-2,7, квасцы алюмокалиевые 2.1-3,4, мочевину 1,3-3,6 и муку пищевую.

Известная клеевая композиция характеризуется низкой скоростью отверждения (достаточно длительное время желатинизации при 100 С), что создает технологические трудности при склеивании древесины в поле ТВЧ и снижает производительность труда, сравнительно небольшой прочностью при скалывании древесины вдоль волокон и высокой стоимостью. так как содержит в своем составе дорогостоящую резорциноформальдегидную смолу, мочевину и пищевую муку.

Целью изобретения является увеличение скорости отверждения и повышение прочности при скалывании древесины

ВДОЛЬ ВОЛОКОН.

Поставленная цель достигается тем, что клеевая композиция для склеивания древесины в поле токов высокой частоты, включающая карбамидоформальдегидную смолу, (21) 4863102/05 (22) 29.08.90 (46) 07.11.92. Бюл. N 41 (71) Деревообрабатывающий комбинат

N 13 (72) Н.Г.Горяинова (56) Авторское свидетельство СССР

¹ 204470, кл, С 09 J 3/16, 1965.

Авторское свидетельство СССР

¹ 275280, кл. С 09 J 3/16, 1969. (54) КЛЕЕВАЯ КОМПОЗИЦИЯ ДЛЯ СГЛЕИВАНИЯ ДРЕВЕСИНЫ B ПОЛЕ ТОКОВ ВЫСОКОЙ ЧАСТОТЫ (57) СущнОсть изобретения: композиция содержит. мас.ч.: карбамидоформальдегидИзобретение относится к производству клеев и может быть использовано при склеивании древесины в поле токов высокой частоты, Известен клей для склеивания древесины, включающий в мас.ч. карбамидную смолу 100, латекс 45-50, 10%-ный раствор щавелевой кислоты 5-15 и хлористый аммоний 0,5-2,0.

Недостатками этого клея является длительное время желатинизации при 100 С (низкая скорость отверждения), сравнительно невысокая прочность при скалывании древесины вдоль волокон и высокая стоимость клея за счет присутствия в нем латекса.

Наиболее близкой к изобретению по технической сущности и достигаемому результату является клеевая композиция для склеивания древесины в поле ТВЧ, содержащая в мас.ч. мочевиноформальдегидную смолу 100, резорциноформальдегидную смолу 20-25, хлористый аммоний 2,0-2.6, Ы 1773924А 1 ную смолу 100, хлористый аммоний 3-3,5, хлористый натрий 2,8-3, квасцы алюмокалиевые 3,5-3,7, отход после просеивания пшеничной и ржаной муки в процессе переработки зерна 4-5, 10%-ный раствор щавелевой кислоты 0,1-0,15. Склеивание древесины проводят по режиму: анодный ток 1,5-2 А, сеточный ток 0,9 А, частота

13,56 МГц, время склеивания 55 с, давление

0,8-1 М Па, температура 18-20 С. Характеристики композиции и клеевых соединении: время желатинизации при 100 С 19-30 с. при 20 С 0,7-2,9 ч, прочность при скалывании древесины вдоль волокон 3-5 МПа, содержание свободного формальдегида

0,24-0,61%, 1 773924

35 хлористый амглоний, хлористый натрий, квасцы алюмокалиевые и продукт переработки зерна, содержит в качестве продукта переработки зерна отходы после просеивания пшеничной и ржаной муки и дополни- 5 тельно — 10%-й раствор щавелевой кислоты при следующегл соотношении компонентов, мас.ч.:

Карбамидоформал ьдегидная смола 100 10

Хлористый аммоний 3,0-3,5

Хлористый натрий 2,8-3,0

Квасцы алюмокалиевые 3,5-3,7

Укаэанный отход 4,0-5.0

10%-ный раствор ща- 15 велевой кислоты 0,10-0,1 5

Изобретение осуществляется следующим образом.

Сырьевые компоненты (хлористый аммоний, хлористый натрий, алюмокали- 20 евые квасцы). высушенные до влажности

1-1,2 мас.% и измельченные до 0,02 мм, сглейивают с отходами после просеивания пшеничной и ржаной муки и перемешивают до получения однородной массы. Отдельно 25 приготавливают 10%-Hûé водный раствор щавелевой кислоты, который добавляют затем в смолу до рН 4-5. В подготовленную таким образом смолу вводят смесь сухих компонентов, Смешивание сухих компонен- 30 г тов и смолы осуществляют в клей-мешалке.

Готовый клей наносят на деревянную поверхность и прессуют со следующим режимом:

Анодный ток 1,5-2.0 А

Сеточный ток 0,9А

Частота 13,56 МГц

Врегля склеивания 55 с

Давление 0,8-1,0 МПа

Температура смолы 40 и воздуха 18-200 С.

Для приготовления клея используют карбамидные смолы КФ-БЖ (ГОСТ 1423188), КФ-В В (ТУ 6-05-211-1233-80), хлористый аммоний (ГОСТ 3773-72), хлористый натрий 45 (ГОСТ 4233-77). квасцы алюмокалиевые (ГОСТ 4329-77), щавелевую кислоту(ТУ 6-141047-74) и отходы после просеиьания пшеничной и ржаной муки. Отходы после просеивания муки представляют собой ос- 50 татки на ситах после просеивания (отруби, непрог;олотое зерно), смешанные с остатками, полученными при чистке помольных агрегатов, в том числе всевозможный "смет", куда, кроме обычных механических приме- 55 сей, входят примеси растительного происхождения от мешковины, Химический состав отходов, мас.%:

Белок 9,6, Жиры 1,8

Клетчатка 1,6

Крахмал 43-48

Гемицеллюлоза 64

Г!ектин 0,4

Глюкоза 0.04

Зола 1,3

Вода 11,5

Примеси Остальное.

При экспериментальной проверке заявленного клея были приготовлены смеси, состав которых приведен в таблице, Полученный по описанной выше технологии клей наносили на основание паркетной доски и осуществляли прессование по указанному режиму. Результаты испытаний представлены в таблице.

Данная клеевая композиция повышает прочность клеевого соединения, улучшает санитарно-гигиенические условия и снижает токсичность склеенных материалов, Быстрал скорость отверждения приводит к ускорению технологического процесса и повышению производительности труда. КроМ8 того, использование изобретения позволит уменьшить трудоеглкость эа счет исключения операций по обработке мочевины и снизить стоимость.

Формула изобретения

Клеевая композиция для склеивания древесины н поле токов высокой частоты, включающая карбамидоформальдегидную смолу, хлористый аммоний, хлористый натрий, квасцы алюмокалиевые и продукт переработки зерна, о т л и ч à ю щ а я с я тем, что, с целью увеличения скорости отверждения и повышения прочности при скалывании древесины вдоль волокон, она содер>кит в качестве продукта переработки зерна отход после просеивания пшеничной и ржаной глуки и дополнительно — 10%-ный раствор щавелевой кислоты при следующем соотношении компонентов, мас,ч,;

Карбамидоформальдегидная смола 100

Хлористый аммоний 3,0-3,5

Хлористы и натрий 2,8-3,0

Квасцы алюмокалиеыые 3,5-3,7

Указанный отход 4,0-5,0

10%-ный раствор щавелевой кислоты 0,10-0.15

1773924

Наименование компонентов и физикотехнических показателей

Содержание компонентов, мас. ч, 3

;Прототип

Карбамидная смола

Ke- Bzi

КФ- ВВ

Хлористый аммоний

Хлористый натрий

Квасцы элюмокалиевые

10 1-й раствор щавелевой кислоты

Отходы после просеивания пшеничной и ржаной муки

Резорциноформальдегидная смола

Мукапищевая "..

1 очевина;

Время желатинизации при 100 С, с при 20 С, ч

100

100

100

3,2

2,9

3,6

3,0

2,8

3,5

3,5

3,0

3,72,3

2,0

2,7

0,15

0,10

0,10

4,0

5 О

4,5

23,0

5,0

2,9

21

1,2

1;9

0,7

23

1,6

3,0

Прочность при скалывании древесины вдоль волокон, МПа

4,98

5,01

5,12

3,10

Содержание свободного формальдегида, %

О, 24. 0,28

0,27

0,60

Составитель Н,Горяинова

Текред M.Mîðãåíòàë

Корректор Е.Папп

Редактор

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Заказ 3907 Тира к Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
