Патент ссср 177395

Патент ссср 177395

Иллюстрации

Показать все

Реферат

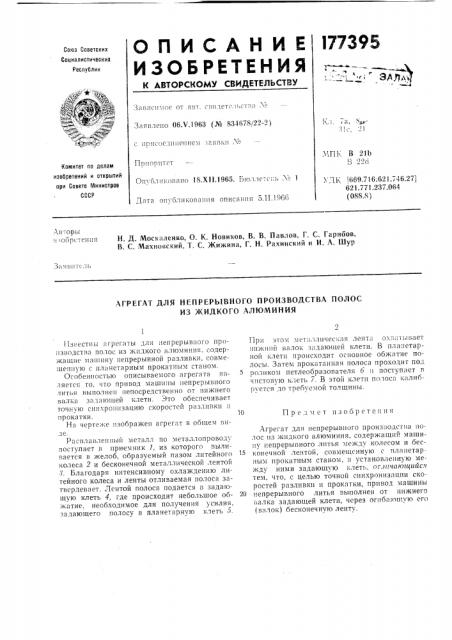

177395

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Се1оз Советских

Социалистических

Республик т

li ч а г 4ФВ

ЗЛ »

Завп»имое от явт. »видетс.1!» H;!,io>

Заявлено 06Л .1963 (№ 834678/22-2) с прн»осдинением заявки Хо

Ж . П1 В 21Ь 7 7

П р11о р птст

Номитет по делам изобретений и открытий

ilpII Совете 1т1инистров

СССР

Опубликовано 18.Õ11.!965. Б1оллетс;1.,, о 1

У,>1К,669.716:621.746.271

621.771.237.064 (088.8) Дата опубликования описания 5.11.19бб

Ав-;оры .! .обретен!!я

Н. Д. Москаленко, О. К. Новиков, В. В. Павлов, Г. С. Гарибов, В. С. Махновский, T. С. Жижина, Г. Н. Рахинский и И. A. Шур

АГРЕГАТ ДЛЯ НЕПРЕРЬ|ВНОГО ПРОИЗВОДСТВА ПОЛОС

ИЗ ЖИДКОГО АЛЮМИНИЯ о

П р елм ет изобретения

11з1естны агрегаты для непрерывного проязводства полос из жидкого алюминия, содержащие машину непрерывной разливки, совмещенную с планетарным прокатным станом.

Особенностью описываемого агрегата является то, что привод машины непрерывного

1Hz»si выполнен непосредственно от нижнего валка зала!о!ней клети. Это обеспечивает точную синхронизацию скоростей разливки н прокатки.

На чертеже изображен агрегат в общем виде.

Расплавленньш металл по металлопроводу поступает в приемник 1, из которого выливается в желоб, образуемый пазом литейного колеса 2 и бесконечной металлической лентой

3. Благодаря интенсивному охлаждению литейного колеса и ленты отливаемая полоса затвердевает. Лентой полоса подается в задающую клеть 4, где происходит небольшое обжатие, неооходимое для получения усилия, задающего полосу в планетарную клеть 5.

При этом металлическая леHT;: охвя->ывает нижний валок задающей клети. В пля11етарной клети происходит основное обжятие полосы. Затем прокятанная полоса проходит IIQJ, роликом петлеобразователя 6 !1 поступ (AT p, чнстовую клеть 7. В этой клети полоса кялибруется до требуемой толщины.

Агрегат для непрерывного производства волос из жидкого алюминия, содержащий машину непрерывного литья между колесом и бес1ь конечной лентой, совмещенную с п I:IHeIapным прокатным станом, H установленную между ними задающую клеть, ог.1пчaто1quuc« тем, что, с целью точной синхронизации скоростей разливки и прокатки, привод машины

20 непрерывного литья выполнен от нижнего валка задающей клети, через огибакнцу1о его (валок) бесконечную ленту.
