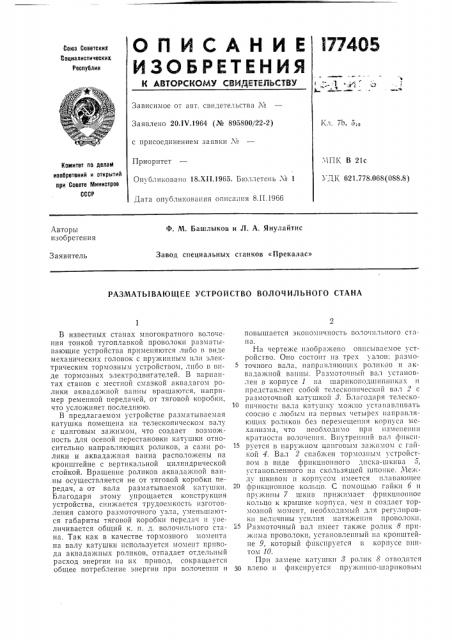

РАЗМАТЬ1ВАЮЩЕЕ УСТРОЙСТВО ВОЛОЧИЛЬНОГО СТАНА

В известных станах многократного волочеиия тонкой тугоплавкой проволоки разматывающие устройства применяются либо в виде механических головок с пружинным пли электрическим тормозным устройством, либо в виде тормозных электродвигателей. В вариантах станов с местной смазкой аквадагом ролики аквада>кной ванны вращаются, например ременной передачей, от тяговой коробки, что усложняет последнюю.

В предлагаемом устройстве разматываемая катушка помещена иа телескопическом валу с цанговым зажимом, что создает возмо>киость для осевой перестановки катушки относительно направляющих роликов, а сами ролики и аквада>кная ванна располо>кеиы иа кронштейне с вертикальной цилиндрической стойкой. Вращение роликов аквада>киой ванны осуществляется ие от тяговой коробки передач, а от вала разматываемой катушки.

Благодаря этому упрощается конструкция устройства, сии>кается трудоемкость изготовления самого размоточного узла, уменьшаются габариты тяговой коробки передач и увеличивается общий к. п. д. волочильного стана. Так как в качестве тормозного момента иа валу катушки используется момент привода аквадажных роликов, отпадает отдельный расход энергии иа их привод, сокращается общее потребление энергии при волочеиии и 30 повышается экономичность волочильного стана.

На чертеже изображено описываемое устройство. Оно состоит из трех узлов: размоточного вала, направляющих роликов и аквадажной ванны. Размоточиый вал установлен в корпусе 1 иа шарикоподшипииках и представляет собой телескопический вал > с ра змоточной катУ ш кой 8. Б пагода р я телескопичности вала катушку можно устанавливать соосно с любым из первы.; четырех направляющих роликов без перемещения корпуса механизма, что необходимо при изменении кратности волочеиия. Внутренний вал фиксируется в наружном цаиговым зажимом с гайкой 4. Вал 2 снабжен тормозным устройством в виде фрикциоиного диска-шкива 5, установленного на скользящей шпоике. Ме>кду шкивом и корпусом имеется плавающее фрикциоииое кольцо. С помощью гайки 6 и пружины 7 шкив прижимает фрикциоииое кольцо к крышке корпуса, чем и создает тормозной момент, необходимый для регулировки величины усилия натяжения проволоки.

Размоточныи вал имеет также ролик 8 прижима проволоки, установленный иа кронштейне 9, который фиксируется в корпусе винтом 10.

При замене катушки 8 ролик 8 отводится влево и фиксируется пружинно-шариковым

l77405

Предмет изобретения

Составитель К. Луженовский

Редактор Л, А. Ильина Тсхред А. А. Камь3шникова Корректоры: Т. Н. Костикова и О. Б. Тюрина

:Заказ 8 8 Тираж 800 Формат бум. 603+90 /в Объем 0,21 изд. л. Подписное

ЦИИИПИ Комитета ио делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

3 фиксатором ll, а во время работы устройства ролик прижимается к смоточпой катушке

IIp) ипоЙ 12. Пр33 уста33овке l

Ероме размоточпого вала, в корпусе установлена цилиндрическая стойка 18 с кронштейном 14. В правой части кропшгейпа находится поворотная эксцентрическая втулка

15 с валом 16 и шкивом 17. На конце втулки закреплена аквадажпая ванна 18 с ролика ми 19, предназначенными для смазки проволоки аквадагом.

Вал роликов смонтирован на центрах вала

16 и установочного винта 20 и получает врагцение от вала 16 с помощью поводка. При необходимости вал с роликами можно свободно вынуть из ванны, отвернув винт 20.

В левой части кронштейна 14 расположены ролики 21, служащие для направления проволоки.

Аквадажная ванна и направляющие ролики могут иметь в кронштейне осевое перемещение (при установке соосности роликов) и фиксируются установочными винтами. Поворотом эксцентрической втулки аквадажную ванну можно перемещать по вертикали относительно направляющих роликов на величину эксцетриситета втулки, что необходимо для регулировки при сборке стана и по мере износа направляющих роликов.

Кронштейн с направляющими роликами и ванной можно регулировать на стойке 18 по вертикали, что необходимо для установки соосности направляющих и аквечдажных роликов с муфелями электропечи.

Для жесткого соединения кронштейна со стойкой служит болт, которым затягивается разрезная часть ступицы кронштейна на стойке после регулировки по высоте.

Во время работы размоточного устройства на волочильном стане проволока проходит с размоточной катушки Ilà тяговый барабан через направляющий ролик, аквадажную ванну и электропечь с фильерами и возвращается обратно на ролик следующей ступени. При разматывании проволоки вращается размоточная катушка с валом и с помощью шкивов 5 и 17 и ремня 22 вращает ролики аквадажной ванны в сторону, противоположную движению проволоки, и вдвое медленнее. При этом ролики смазывают проволоку аквадагом. го

Разматывающее устройство волочильного стана, включающее регулируемый тормозной фрикцион вала катушки, отличающееся тем, что, с целью использования энергии торможения катушки для привода аквадажных роликов и повышения этим общего к. п. д. волочильного стана, установленный на валу катушки вращающийся диск фрикциона выполнен в виде шкива и соединен со шкивом вала аквадажпых роликов гибкой связью, например клиновым ремнем.
