Реферат



!

774И

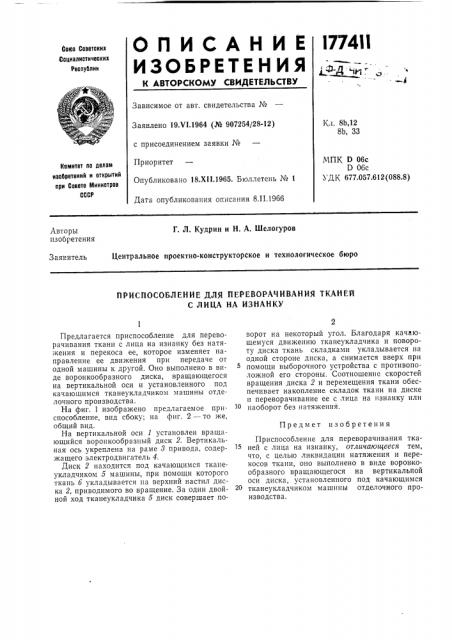

ОП И САН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoNs Советских

Социалистических

Республик г л

Зависимое от авт. свидетельства №

Заявлено 19.V1.1964 (№ 907254/28-12) с присоединением заявки №

Приоритет

Опубликовано 18.Xll.1965. Бюллетень № 1

Дата опубликования описания 8.II.1966

Кл. 8b,12

8Ь, 33

МПК D 06с

D 06с

УДК 677.057.612(088.8) Комитет по делам изойретений и открытий при Совете Министров

СССР

r Л, Кудрин и Н. А. Шелогуров

Авторы изобретения

Центральное проектно-конструкторское и технологическое бюро

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ ПЕРЕВОРАЧИВАНИЯ ТКАНЕЙ

С ЛИЦА НА ИЗНАНКУ

Предмет изобретения

Предлагается приспособление для переворачивания ткани с лица на изнанку без натяжения и перекоса ее, которое изменяет направление ее движения при передаче от одной машины к другой. Оно выполнено в апде воронкообразного диска, вращающегося на вертикальной оси и установленного под качающимся тканеукладчиком машины отделочного производства.

На фиг. 1 изображено предлагаемое приспособление, вид сбоку; на фиг. 2 — то же, общий вид.

На вертикальной оси 1 установлен вращающийся воронкообразный диск 2. Вертикальная ось укреплена на раме 8 привода, содержащего электродвигатель 4.

Диск 2 находится под качающимся тканеукладчиком 5 машины, при помощи которого ткань б укладывается на верхний настил диска 2, приводимого во вращение. За один двойной ход тканеукладчика 5 диск совершает поворот на некоторый угол. Благодаря качающемуся движению тканеукладчика и повороту диска ткань складками укладывается на одной стороне диска, а снимается вверх при помощи выборочного устройства с противоположной его стороны. Соотношение скоростей вращения диска 2 и перемещения ткани обеспечивает накопление складок ткани на диске и переворачивание ее с лица на изнанку или наоборот без натяжения.

Приспособление для переворачивания тканей с лица на изнанку, отличающееся тем, что, с целью ликвидации натяжения и перекосов ткани, оно выполнено в виде воронкообразного вращающегося на вертикальной оси диска, установленного под качающимся тканеукладчиком машины отделочного производства.

1774!1

Составитель М. М. Лиманова

Редактор В. Ф. Чулкова Техред А. А. Камышникова Корректоры: T. Н. Костикова и О. Б. Тюрина

Заказ 3/13 Тираж 650 Формат бум. 60Х90- /з Объем 0,13 изд. л, Подписное

ЦНИИПИ Комитета lio делам i-.çoáðåòåíèé и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
