Реферат



¹ 17745

Класс 42 b, 23, ПАТЕНТ НА ИЗОБРЕТЕНИЕ

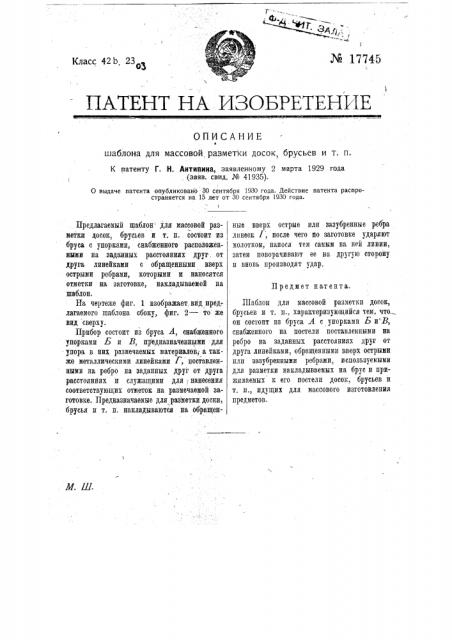

ОПИСАНИЕ шаблона для массовой разметки досок, брусьев и т. п.

К патенту Г. Н. Антынмна, заявленному 2 марта 1929 года (заяв. свид. № 41935).

О выдаче патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 лет от 30 сентября 1930 года. !

Предмет патента.

Предлагаемый шаблон для массовой разметки досок, брусьев и т. и. состоит из бруса с упорками, снабженного расположенными на заданных расстояниях друг, от друга линейками с обращенными вверх острыми ребрами, которыми и наносятся отметки на заготовке, накладываемой на шаблон.

На чертеже фиг. 1 изображает,вид пред-. лагаемого шаблона сбоку, фиг. 2 в то же вид сверху.

Прибор состоит и: бруса А, снабженного упоркаыи Б и В, предназначенными для упора в них разыечаеыых ыатериалов, а также металлическими линейками 1, поставленными на ребро на заданных друг от друга расстоянйях и служащими для . нанесения соответствующих отметок на размечаемой заготовке. Предназначаеыые для разметки доски, брусья и т. п. накладываются на обращенные вверх острые или зазубренные ребра линеек 1, после чего но заготовке ударяют

ыолоткоы, нанося тем самым íà ной линии, затем поворачивают ее ва другую сторону п вновь производят удар.

Шаблон для массовой разметки досок, брусьев и т. п., характеризующийся теи, что он состоит из бруса А с упорками Б и"З, снабженного на постели поставленными на ребро на заданных расстояниях друг от друга линейкаыи, обращенныын вверх острыми плп зазубренными ребрами, используеыыми для разметки накладываемых на брус и прижяыаемых к его постели досок, брусьев и т. п., идущих для массового изготовления предметов.
