Роторно-конвейерная машина
Иллюстрации
Показать всеРеферат
Изобретение относится к подъемнотранспортному оборудованию, а именно к роторно-конвейерным линиям, и может быть использовано в машиностроительной промышленности. Роторно-конвейерная Аъ 1 машина включает установленный на валу 2 ротор выталкивания с звездочкой 4 и огибающий ее цепной конвейер 9 с толкателями 10 во втулках. Ротор выталкивания выполнен в виде наклонной шайбы 6 с прорезью 8. На звездочке 4 размещен поводок 5 с возможностью взаимодействия с прорезью 8. Толкатели 10 установлены с возможностью взаимодействия с плоской поверхностью наклонной шайбы 6. При перемещении цепного конвейера 9 вращается звездочка 4, а поводок 5 вращает наклонную шайбу 6. Подвижные толкатели 10 соприкасаются с плоской поверхностью наклонной шайбы и перемещаются внутрь втулок цепного конвейера 9. При этом толкатели выталкивают размещенные во втулках изделия. Возврат подвижных толкателей в исходное положение осуществляется одним из известных приспособлений. 1 ил. А/ (Л С ч 4 Ю СО СА) ЕЗг

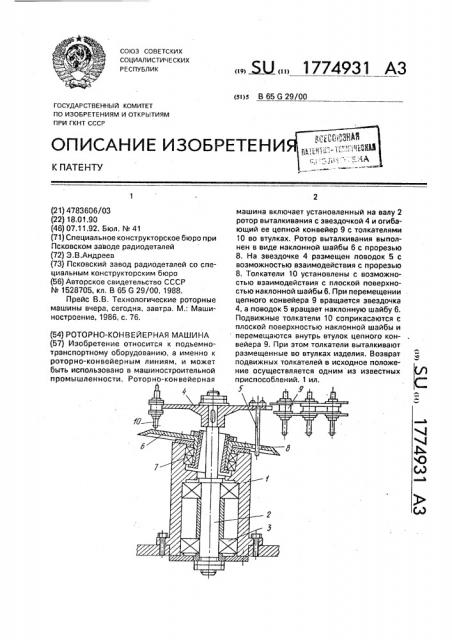

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)5 В 65 G 29/00
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИ
К ПАТЕНТУ
k (213 4783606/03 (22) 18.01.90 (46) 07.11.92. Бюл. М 41 (71) Специальное конструкторское бюро при
Псковском заводе радиодеталей (72) Э,В,Андреев (73) Псковский завод радиодеталей со специальным конструкторским бюро (56) Авторское свидетельство СССР
N . 1528705, кл. В 65 G 29/00, 1988.
Прейс В,В. Технологические роторные машины вчера, сегодня, завтра. M.; Машиностроение, 1986, с. 76. (54) РОТОРНО-КОНВЕЙЕРНАЯ МАШИНА (57) Изобретение относится к подьемнотранспортному оборудованию, а именно к роторно-конвейерным линиям, и может быть использовано в машиностроительной промышленности. Роторно-конвейерная Ы 1 774931 A3 машина включает установленный на валу 2 ротор выталкивания с звездочкой 4 и огибающий ее цепной конвейер 9 с толкателями
10 во втулках. Ротор выталкивания выполнен в виде наклонной шайбы 6 с прорезью
8. На звездочке 4 размещен поводок 5 с возможностью взаимодействия с прорезью
8. Толкатели 10 установлены с возможностью взаимодействия с плоской поверхностью наклонной шайбы 6. При перемещении цепного конвейера 9 вращается звездочка
4, а поводок 5 вращает наклонную шайбу 6.
Подвижные толкатели 10 соприкасаются с плоской поверхностью наклонной шайбы и перемещаются внутрь втулок цепного конвейера 9. При этом толкатели выталкивают размещенные во втулках иэделия. Возврат подвижных толкателей в исходное положение осуществляется одним из известных приспособлений. 1 ил.
1774931
Составитель Э. Андреев
Техред М.Моргентал Корректор M. Андрушенко
Редактор A. Хорина
Заказ 3942 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
Изобретение относится к машиностроешво, а именно к роторно-конвейерным линиям, предназначенным для производства радиодеталей, Известны роторно-конвейерные машины с роторами, у которых на вертикальном валу закреплен барабан с исполнительными органами, которые, взаимодействуя с кольцевым копиром, перемещаются и воздействуют на изделие в блокодержателе или цепном транспортере, Такие устройства сложны и громоздки для простейших операций с миниатюрными изделиями.
Известный ротор выталкивания роторной машины частично лишен этого недостатка, у него кольцевой барабан-копир заменен наклонной шайбой, которая более проста по конструкции, но требует сложных в исполнении шатунов для передачи движения исполнительным органам.
Целью изобретения является максимальное упрощение конструкции.
Указанная цель достигается тем, что с целью упрощения конструкции ротор выталкивания выполнен в виде наклонной шайбы с прорезью, а звездочка имеет поводок, установленный с возможностью взаимодействия с прорезью наклонной шайбы, при этом толкатели цепного конвейера установлены cвозмо:жностью взаимодействия с плоской поверхностью наклонной шайбы.
Машина состоит из корпуса 1,в котором установлен вал 2 в подшипниках 3, На верхнем конце вала 2 закреплена звездочка 4 с поводком 5. В верхней части корпуса 1 свободно посажена наклонная шайба 6 в подшипниках 7, Наклонная шайба 6 снабжена радиальной прорезью 8, в которую свободно вставлен поводок 5. Звездочку 4 огибает цепной конвейер 9, во втулках которого размещены подвижные толкатели 10.
Ротор работает следующим образом.
Цепной конвейер 9 при своем перемещении вращает звездочку 4, закрепленную на валу 2, при этом поводок 5, вращаясь со
5 звездочкой, нижним концом вращает наклонную шайбу 6,.в радиальную прорезь 8 которой он установлен. Подвижные толкатели 10, входя в соприкосновение с плоской поверхностью наклонной шайбы 6, переме10 щаются вверх внутри втулок цепного конвейера 9 и совершают рабочее движение, в частности выталкивают перемещаемое на втулках цепного конвейера изделие, например запаянный ротор подстроечного кон15 денсатора, который по инерции падает в специальную тару (не показана). Возврат подвижных толкателей 10 в исходное положение происходит, например, посредством спиральных пружин, встроенных внутрь вту20 лок цепного конвейера 9. Исключение промежуточного барабана с исполнительными органами значительно упрощает ротор и, следовательно, роторно-конвейерную машину и повышает ее надежность.
25 Изготовлен опытный образец роторноконвейерной машины, испытания показали высокую ее надежность.
Формула изобретения
Роторно-конвейерная машина, включа30 ющая установленный на валу ротор выталкивания со звездочкой и огибающий ее цепной конвейер с толкателями во втулках, отличающаяся тем, что, с целью упрощения конструкции, ротор выталкива35 ния выполнен в виде наклонной шайбы с прорезью, а звездочка имеет поводок, установленный с возможностью взаимодействия с прорезью наклонной шайбы, при этом толкатели цепного конвейера уста40 новлены с возможностью взаимодействия с плоской поверхностью наклонной шайбы.
