Устройство для снижения коммутационных перенапряжений на линиях высокого напряжения
Патент 177510
Классы МПК
Устройство для снижения коммутационных перенапряжений на линиях высокого напряжения
Иллюстрации
Реферат

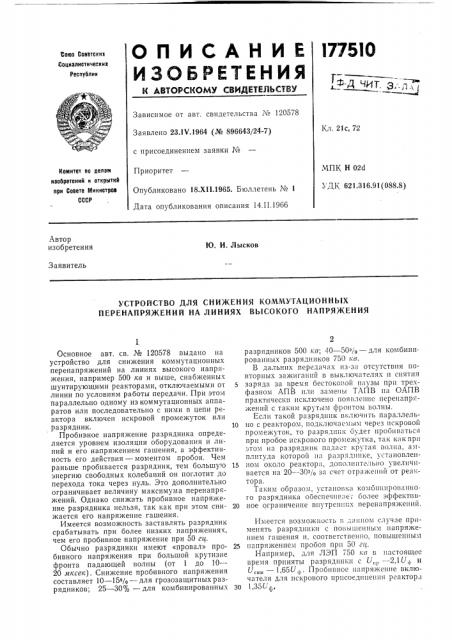

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
l775I0 т10Ю9 COBBTCIINX
Социалистических
Республик å-4 чит
Зависимое от авт. свидетельства № 120578
Кл. 21с, 72
Заявлено 23. I V.1964 (№ 896643/24-7) с присоединением заявки №
МПК Н 02d
УДК 621.316.91(088.8) Приоритет
Опубликовано 18.Х11.1965. Бюллетень ¹ 1
Дата опубликования описания 14.11.1966
Комитет ло делам изобретений и открытий лри Совете Министров
СССР
Лвтор изобретения
Ю. И. Лысков
Заявитель
УСТРОЙСТВО ДЛЯ СНИЖЕНИЯ КОММУТАЦИОННЫХ
ПЕРЕНАПРЯЖЕНИЙ НА ЛИНИЯХ ВЫСОКОГО НАПРЯЖЕНИЯ
Основное авт. св. № 120578 выдано на устройство для снижения коммутационных перенапряжений на линиях высокого напряжения, например 500 кв и выше, снабженных шунтирующими реакторами, отключаемыми от линии по условиям работы передачи. При этом параллельно одному из коммутационных аппаратов или последовательно с ними в цепи реактора включен искровой промежуток или разрядник.
Пробивное напряжение разрядника определяется уровнем изоляции оборудования и линий и его напряжением гашения, а эффективность его действия — моментом пробоя. Чем раньше пробивается разрядник, тем большу1о энергию свободных колебаний он поглотит до перехода тока через нуль. Это дополнительно ограничивает величину максимума перенапряжений. Однако снижать пробивное напряжение разрядника нельзя, так как при этом снижается его напряжение гашения.
Имеется возможность заставлять разрядник срабатывать при более низких напряжениях, чем его пробивное напряжение при 50 гц.
Обычно разрядники имеют «провал» пробивного напряжения при большой крутизне фронта падающей волны (от 1 до 10—
20 мксек). Снижение пробивного напряжения составляет 10 — 15% — для грозозащитныхразрядников; 25 — 30% — для комбинированных разрядников 500 кв; 40 — 50р/0 — для комбинированных разрядников 750 кв.
В дальних передачах нз-за отсутствия повторных зажиганий в выключателях и снятия заряда за время бестоковой паузы прп трехфазном ЛПВ нлн замены ТЛПВ на ОЛПВ практически исключено появление перенапр -:"кений с T3кнM круT I
Таким ООразо:<1, < CTBII011! а 110. <10!III!Ip01IIIIIII0 го разрядника обеспечпваег более эффектнв20 ное ограннче1пе внутрешпгх перенапряжений.
Имеется возможность в д!11110sl случае применять разрядники с повышенным напряжением гашения и, соответственно, повышенным
25 напряженнем пробоя при 50 гц.
Например, для ЛЭП 750 кв в настоящее время приняты разрядники с U„, 2,1U,, и
U<, — 1,65U
Зо 1,35Ь, .
177510
Предмет изобретения
Фиг. 2
Составитель Н. Карасева
Редактор М. Жиляева Текрсд А. А. Камышникова Корректоры: О, Б. Тюрина и Т. В. Муллина
Заказ 0009!2 Тираж 1450 Формат бум. 60;;90 /з Объем 0,21 изд. л. Подписное
ЦНИИГ1И Комитета по делам изобретений >i открытг и при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, и. 2
Если снижение пробивного напряжения в
«aporia ie;> xapaKTep1icT0i . 40%, то напряяееннс. гашения можно повысить до
I и U,„äо 2,6 U,1,.
Даже,1, если взять ми1н1мальные величины коэффициентов, то напряжение гашения можно поднять до
U„,„„=1,65 =1,83 U<1„
2,1 0,7 а U до 2,3 U<1, В минимальных режимах, когда реакторы включены, перенапряжения как в переходном, так н в установившемся режиме имеют меньшие величины, поэтому напряжение гашения разрядника может быть снижено в соответствии со снижением пробивного напряжения до нормируемой величины. Зто может быть выполнено путем шунтирования части элементов разрядника разъединителем илн выключателем, управление которого сблокировано с выключателем реактора (после его включения шунтирующий разъединитель или выключатель включается, после отключения — отключается).
При применении предлагаемых устройств разрядник должен располагаться как можно ближе к реактору, а выключатель и включатель — как можно дальше от него. Это даег максимальные коэффициенты повышения напряжения падающей волны за счет отражений от реактора.
На фиг. 1 — 2 показаны варианты выполнения предлагаемого устройства для снижения коммутационных перенапряжений на линиях гысокого напряжения, где I — линия (или ши н:1) высокого напряжения 500 — 750 кв; 2— устройство для искрового подключения реак5 тора по авт. св. ¹ 120578: 8 — ошиновка; 4— реактор; 5 — комбинированный разрядник со сниженным пробивным напряжением при крутизне волны в 1 — 10 мксек; б — блоки дополнительных искровых промежутков; 7 — выклю10 чатель, разъединитель или отделитель; 8 — реле блокировки.
15 1. Устройство для снижения коммутационных перенапряжений на линиях высокого напряжения по авт. св. № 120578, отличающееся тем, что, с целью повышения эффективности ограничения перенапряжений, параллельно ре20 актору вблизи него включен разрядник, имеющий пробивное напряжение, при длине фронта падающей волны от 1 до 20 мксек, на 15 — 60% ниже, чем при промышленной частоте, причем длина ошиновки от реактора и разрядника до
25 коммутационного аппарата с искровым промехкутком выбрана такой, чтобы обеспечить пробой разрядника через несколько микросекунд после пробоя искрового промежутка, подключающего реактор.
30 2. Устройство по п. 1, отличающееся тем, что, с целью повышения напряжения гашения, указанный разрядник снабжен дополнительными искровыми промежутками, параллельно которым включен коммутационный аппарат, 35 сблокированный с выключателем реактора так, что он отключается при отключении реактора и включается при его включении:
