Реферат



Сущность изобретения: насадок к пылесосу содержит корпус со всасывающим патрубком , установленную в полости корпуса колодку со щеткой и средство для вертикального перемещения щетки. Последнее имеет планку с пазом в центральной части, кольцо, установленное на всасывающем патрубке с возможностью поворота и несущее выступ для взаимодействия с пазом планки, и оси для взаимодействия с планкой . Оси закреплены на выступах, а планка имеет расположенные симметрично относительно ее вертикальной оси дополнительные пазы, образованные отогнутыми в противоположные стороны лепестками для прохода осей и их поочередного взаимодействия с поверхностью лепестков. 6 ил.

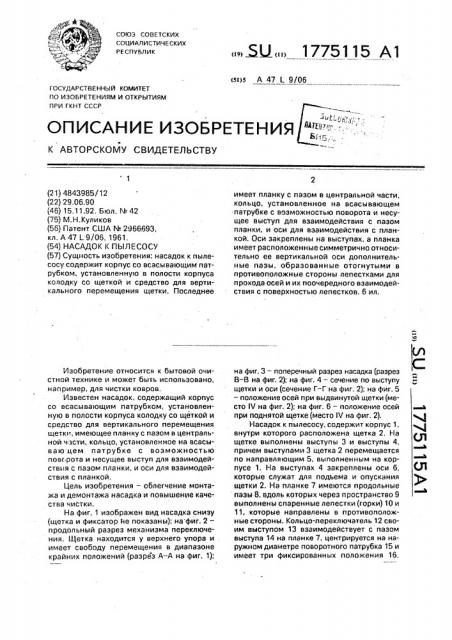

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е СКИХ

РЕСПУБЛИК (я)ю А 47 I 9/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4843985/12 (22) 29,06.90 (46) 15,11.92, Бюл. N . 42 (75) М.Н.Куликов (56) Патент США N 2966693, кл. А 47 1 9/06. 1961, (54) НАСАДОК K ПЫЛЕСОСУ (57) Сущность изобретения: насадок к пылесосу содержит корпус со всасывающим патрубком, установленную в полости корпуса колодку со щеткой и средство для вертикального перемещения щетки. Последнее

Изобретение относится к бытовой очистной технике и может быть использовано, например, для чистки ковров.

Известен насадок, содержащий корпус со всасывающим патрубком, установленную в полости корпуса колодку со щеткой и средство для вертикального перемещения щетки, имеющее планку с пазом в центральной части, кольцо, установленное на всасываю цем патрубке с возможностью повс рота и несущее выступ для взаимодействия с пазом планки, и оси для взаимодействия с планкой.

Цель изобретения — облегчение монтажа и демонтажа насадка и повышение качества чистки.

На фиг. 1 изображен вид насадка снизу (щетка и фиксатор не показаны); на фиг. 2— продольный разрез механизма переключения. Щетка находится у верхнего упора и имеет свободу перемещения в диапазоне крайних положений (разрез А — А на фиг. 1);

5U,, 1775115 А1 имеет планку с пазом в центральной части, кольцо, установленное на всасывающем

-патрубке с возможностью поворота и несущее выступ для взаимодействия с пазом планки, и оси для взаимодействия с планкой. Оси закреплены на выступах, а планка имеет расположенные симметрично относительно ее вертикальной оси дополнительные пазы, образованные отогнутыми в противоположные стороны лепестками для прохода осей и их поочередного взаимодействия с поверхностью лепестков. 6 ил. на фиг. 3 — поперечный разрез насадка (разреэ

 — В на фиг. 2); на фиг. 4 — сечение по выступу щетки и оси (сечение à — Г на фиг. 2); на фиг. 5 — положение осей при выдвинутой щетки (место IV на фиг. 2); на фиг. 6 — положение осей при поднятой щетке (место IV на фиг. 2).

Насадок к пылесосу. содержит корпус 1, внутри которого расположена щетка 2, На щетке выполнены выступы 3 и выступы 4, причем выступами 3 щетка 2 перемещается по направляющим 5, выполненным на корпусе 1. На выступах 4 закреплены оси 6, которые служат для подъема и опускания щетки 2. На планке 7 имеются продольные пазы 8, вдоль которых через пространство 9 выполнены спаренные лепестки (горки) 10 и

11, которые направлены в противоположные стороны. Кольцо-переключатель 12 своим выступом 13 взаимодействует с пазом выступа 14 на планке 7, центрируется на наружном диаметре поворотного патрубка 15 и имеет три фиксированных положения 16.

1775115 л-л

:пуск соединен с всасывающей каме >i A 17.

Для удержания щетки 2 от выпадания имеется фиксатор 18 с упором 19. а на щетке имеется выступ 20, Фиксатор 18 выполнен 5 пружинным, быстросьемным, имеет сферический выступ 21 для фиксации положения.

Насадок работает следующим образом.

Для переключения щетки необходимо 10 нажать на переключатель 12 и перевести его в одно иэ трех фиксированных положений, отпустить. При этом выступ 13 переключателя 12, взаимодействующий с выступом 14 планки 7, передвинет планку, 15

Положение 1 —, лепестки 10 за оси 6 переместят щетку 2 вниз (фиг, 5) до упора 19 (фиг. 3). При этом торец волоса щетки зафиксирован в выдвинутом положении относительно корпуса насадка. 20

Положение ll — лепестки 11 за оси 6 переместят щетку 2 вверх до упора (фиг. 6), При этом торец волоса щетки зафиксирован в убранном положении относительно корпуса насадка. 25

Положение 111 — нейтральное положение щетки (фиг, 2 и 4), при этом оси 6 с выступами 4 разместятся в пространстве 9, где щетка 2 имеет свободу вертикального перемещения в диапазоне крайних положе- 30 ний. Это приводит к тому, что на площади, ограниченной периметром корпуса, щетка своим торцем волоса и маленьким весом свободно упирается в ковровую дорожку и

35 при движении насадка сметает притоптанные пыль и мусор, не lloBppæäàÿ ворса.

Для чистки ковров на вертикальной стенке рекомендуется испольэовать положение 11 переключателя.

Разборка и сборка насадка, 1. Переключатель 12 выставить в положение IÏ.

2. Двумя пальцами за боковые выступы фиксатора 18 вытащить его, 3, Опрокидыванием корпуса вынуть щетку.

Сборка в обратном порядке.

Формула изобретения

Насадок к пылесосу, содержащий корпус со всасывающим патрубком, установленную в полости корпуса колодку со щеткой и средство для вертикального перемещения щетки, имеющее планку с пазом в центральной части, кольцо, установленное на всасывающем патрубке с возможностью поворота и несущее выступ для взаимодействия с пазом планки, и оси для взаимодействия с планкой, отличающийся тем, что, с целью облегчения монтажа и демонтажа и повышения качества чистки, колодка щетки имеет выступы, оси, взаимодействующие с планкой, закреплены на выступах, а планка имеет расположенные симметрично относительно ее вертикальной оси дополнительные пазы, образованные отогнутыми в и ротивоположн ые сторон ы лепестками для прохода осей и их поочередного взаимодействия с поверхностью лепестков.

1775115

70 б

Фиг. 5
