Способ определения дисперсии групповой задержки сигналов
Патент 177534
Классы МПК
Способ определения дисперсии групповой задержки сигналов
Иллюстрации
Реферат

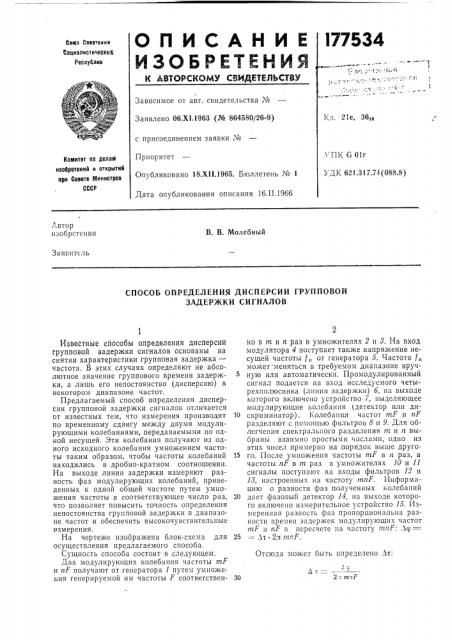

177534
Со}оз Советски}}
Социалистически@
Рево}}блик
Зависимое от авт. свидетельства №
Кл. 21е, 36z}}
Заявлено 06.XI.1963 (№ 864580/26-9) с присоединением заявки №
Л:ПК б 01г
УДК 621.317.74 (088.8) Приоритет
Опубликовано 18.XII.1965. Бюллетень № 1
Дата опубликования описания 16.11.19áá
Комитет оо делам изобретений и открытий ори Совете Министров
СССР
Автор изобретения
В. В. Молебный
Заявитель
СПОСОБ ОПРЕДЕЛЕНИЯ ДИСПЕРСИИ ГРУППОВОЙ
ЗАДЕРЖКИ СИГНАЛОВ
Л
2;.miF
Известные способы определения дисперсии групповой задержки сигналов основаны на снятии характеристики групповая задержка— частота. В этих случаях определяют не абсолютное значение группового времени задержки, а лишь его непостоянство (дисперсию) в некотором диапазоне частот.
Предлагаемый способ определения дисперсии групповой задержки сигналов отличается от известных тем, что измерения производят по временному сдвигу между двумя модулирующими колебаниями, передаваемыми по одной несущей. Эти колебания получают из одного исходного колебания умножением частоты таким образом, чтобы частоты колебаний находились в дробно-кратном соотношении.
На выходе линии задержки измеряют разность фаз модулирующих колебаний, приведенных к одной общей частоте путем умножения частоты в соответствующее число раз, что позволяет повысить точность определения непостоянства групповой задержки в диапазоне частот и обеспечить высокочувствительные измерения.
На чертеже изображена блок-схема для осуществления предлагаемого способа.
Сущность способа состоит в следующем.
Два модулируюших колебания частоты mF и nF получают от генератора 1 путем умножения генерируемой им частоты F соответственно в т и п раз в умножителях 2 и 3. На вход модулятора 4 поступает также напряжение несущей частоты f„от генератора 5. Частота f„ может меняться в требуемом диапазоне вручную или автоматически. Промодулированный сигнал подается на вход исследуемого четырехполюсника (линии задержки) 6, H;l выходе которого включено устройство 7, выделяющее модулирующие колебания (детектор или ди10 скриминатор). Колебания частот m1" и izF разделяют с помощью фильтров 8 и 9. Для облегчения спектрального разделения m и }г выбраны взаимно простыми числами, одно из этих чисел примерно на порядок выше друго15 го. После умножения частоты rnF в iz раз, а частоты гг1 в т раз в умножителях 10 и 11 сигналы поступа}от на входы фильтров 12 и
18, настроенных на частоту mnF. Информацию о разности фаз полученных колебаний
20 дает фазовый детектор 14, на выходе которого включено измерительное устройство 15. Измеренная разность фаз пропорциональна разности времен задержек модулпрующих частот
nzF }} nF в пересчете а частоту пг}гР: Лср=
25 = Лт 2д ига.Р.
Отсюда может быть определено Лт:
177534
Составитель Рязанцев
Редактор Н. С. Коган Техред А. А. Камышникова Корректор М. П. Ромашова
Заказ 10/8 Тираж 1450 Формат бум, 60X90i/8 Объем 013 изд. л. Подписное
Е1НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Типография, пр. Сапунова, д. 2
Описываемый способ определения дисперсии групповой задержки сигналов может использоваться для контроля дисперсионных и бездисперсионных линий задержки, используемых в радиолокации, а также для контроля телевизионных магистралей и в других случаях, когда значительный интерес представляет вид фазо-частотной характеристики испытуемого объекта.
Предмет изобретения
Способ определения дисперсии групповой задержки сигналов, основанный на пропорциональности фазового сдвига модулирующей частоты и группового времени задержки, отличающийсяя тем, что, с целью повышения точности и чувствительности измерений, последние производят по временному сдвигу между двумя модулирующими колебаниями, передаваемыми на одной несущей частоте, причем модулирующие колебания получают из одного исходного колебания умножением частоты таким образом, чтобы частоты колебаний находились в дробно-кратном соотношении, а на выходе линии задержки измеряют разность фаз модулирующих колебаний, приведенных к одной общей частоте путем умножения частоты в соответствующее число раз.
