Способ изготовления бериллиевб1х окон к газоразрядным счетчикам и ионизационнымкамерам

Способ изготовления бериллиевб1х окон к газоразрядным счетчикам и ионизационнымкамерам

Иллюстрации

Показать все

Реферат

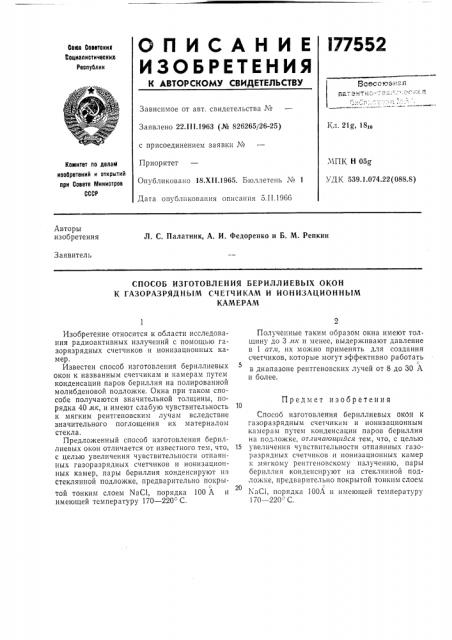

СПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l77552

Союа Советскик

Социалистических

Республик

Я од..о юз и ря

Зависимое от авт. свидетельства ¹

Кл. 21д1 18тс

Заявлено 22,111.1963 (№ 826265/26-25) с присоединением заявки №

Приоритет

МПК Н 05g

УДК 539.1.074.22(088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Опубликовано 18.XII 1965. Бюллетень № 1

Дата опубликования описания 5.11.1966

Авторы изобретения

Л. С. Палатник, А. И. Федоренко и Б. М. Репкин

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ БЕРИЛЛИЕВЫХ ОКОН

К ГАЗОРАЗРЯДНЬ!М СЧЕТЧИКАМ И ИОНИЗАЦИОННЫМ

КАМЕРАМ

Изобретение относится к области исследования радиоактивных излучений с помощью газорязрядных счетчиков и ионизационных камер.

Известен способ изготовления бериллиевых окон к названным счетчикам и камерам путем конденсации паров бериллия на полированной молибденовой подложке. Окна при таком способе получаются значительной толщины, порядка 40 мк, и имеют слабую чувствительность к мягким рентгеновским лучам вследствие значительного поглощения их материалом стекла, Предложенный способ изготовления бериллиевых окон отличается от известного тем, что, с целью увеличения чувствительности отпаянных газоразрядных счетчиков и ионизационных камер, пары бериллия конденсируют на стеклянной подложке, предварительно покрыC той тонким слоем NaCI, порядка 100 А и имеющей температуру 170 — 220 С.

Полученные таким образом окна имеют толщину до 3 лк и менее, выдерживают давление в 1 атлт, их можно применять для создания счетчиков, которые могут эффективно работать

5 с в диапазоне рентгеновских лучей от 8 до 30 А и более.

Предмет изобретения

10 (:посо б изготовления берилл иевых окон )< газоразрядным счетчикам и ионизационным камерам путем конденсации паров бериллия на подложке, отлича(ощийся тем, что, с целью

15 увеличения чувствительности отпаянных газоразрядных счетчиков и ионизационных камер к мягкому рентгеновскому излучению, пары берпллия конденсируют на стеклянной подложке, предварительно покрытой тонким слоем

YaCl, порядка 100А и имеющей температуру

170 — 220 С.

Составитель В. Травкин

Редактор Л. Г. Герасимова Техред T. П. Курилко Корректоры: Е. Д. Курдюмова и В. П. Федулова

Заказ 1177 Тираж 1475 Фоомат бум. 60 90 Is Объем 0,07 изд. л, Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2
