Реферат



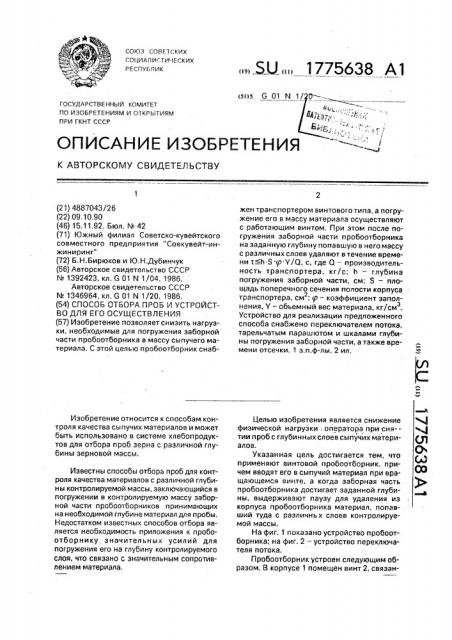

COlO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s 6 01 N

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4887043/26 (22) 09.10.90 (46) 15.11.92. Бюл. N 42 (71) Южный филиал Советско-кувейтского совместного предприятия "Совкувейт-инжиниринг (72) Б.Н.Бирюков и Ю,Н.Дубинчук (56) Авторское свидетельство СССР

N. 1392423, кл. G 01 N 1/04, 1986, Авторское свидетельство СССР

¹ 1346964, кл. G 01 N 1/20, 1986, (54) СПОСОБ ОТБОРА ПРОБ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение позволяет снизить нагрузки, необходимые для погружения заборной части пробоотборника в массу сыпучего материала. С этой целью пробоотборник снабИзобретение относится к способам контроля качества сыпучих материалов и может быть использовано в системе хлебопродуктов для отбора проб зерна с различной глубины зерновой массы.

Известны способы отбора проб для контроля качества материалов с различной глубины контролируемой массы, заключающийся в погружении в контролируемую массу заборной части пробоотборников принимающих на необходимой глубине материал для пробы.

Недостатком известных способов отбора является необходимость приложения к пробоотборнику значительных усилий для погружения его на глубину контролируемого слоя, что связано с значительным сопротивлением материала.

„„ Ы„„1775638 А1 жен транспортером винтового типа, а погружение его в массу материала осуществляют с работающим винтом, При этом после погружения заборной части пробоотборника на заданную глубину попавшую в него массу с различных слоев удаляют в течение времени t h-S.p Y/Q, с, где 0 — производительность транспортера, кг/с; и — глубина погружения заборной части, см; S — площадь поперечного сечения полости корпуса транспортера, см; p — коэффициент запол2. нения, Y — объемный вес материала, кг/см .

Устройство для реализации предложенного способа снабжено переключателем потока, тарельчатым парашютом и шкалами глубины погружения заборной части, а также времени отсечки. 1 з.п.ф-лы, 2 ил, Целью изобретения является снижение физической нагрузки; оператора при сня-тии проб с глубинных слоев сыпучих материалов.

Указанная цель достигается тем, что применяют винтовой пробоотборник, причем вводят его в сыпучий материал при вращающемся винте, а когда заборная часть пробоотборника достигает заданной глубины, выдерживают паузу для удаления из корпуса пробоотборника материал, попавший туда с различньх слоев контролируеMOM MBCCH.

На фиг. 1 показано устройство пробоотборника; на фиг, 2 — устройство переключателя потока.

Пробоотборник устроен следующим образом. В корпусе 1 помещен винт 2, связан1775638 ный с электродвигателем 3 через редуктор 4, На выходном патрубке 5 установлен переключатель потока 6, Корпус 1 снабжен рукоятками 7 для транспортировки пробоотборника, а электродвигатель — выключателем 8. На корпусе пробоотборника нанесены две шкалы, глубины погружения заборной части в материал и времени, необходимого для удаления из корпуса пробоотборника материала, попавшего туда при погружении с различных слоев массы. На корпусе монтирован также стакан 9 с зажимом 10 и тарелкой 11 парашютного ограничителя погружения, Переключатель потока выполнен в виде цилиндрического корпуса

12, в котором на оси 13 монтирован стакан

14 с окнами на боковой стенке, Стакан 14 жестко связан с рукояткой 15, движение которой ограничивается упорами 16, При одном положении рукоятки 15 выходной патрубок 5 сообщается с соплом 17 и материал отсекается от контейнера 18: при другом поло>кении рукоятки материал имеет возможность попасть в контейнер для пробы и отсекается от сопла 17.

Устройство работает следующим образом. Посредством винта 10 закрепляют стакан 9 и тарелку 11 парашютного устройства

Н3 корпусе 1 в поло>кении, соответствующем заданной глубине пробы, ориентируясь по шкале и кромке стакана 9. Рукоятку переключателя потока устанавливают в поло>кении, при котором патрубок 5 сообщен с соплом 17, Включают электродвигатель 3 и устанавливают пробоотборник вертикально в массу матерйала. Винт 2 забирает материал из-под отборника и корпус пробоотборника погружается в массу под собственным весом. Когда заборная часть пробоотборника окажется на заданной глубине, на поверхность материала опрется тарелка 11 парашютного устройства и погружение пробоотборника в массу прекратится. Выждав необходимое время t переключают рукоятку переключателя потока в положение, при котором материал поступает в контейнер 18 для пробы. Время, необходимое для удаления из транспортера материала, попавшего туда из различных слоев, определяется по формуле:

h S (Y, с, где Q — производительность транспортера пробоотборника, кг/с;

h — заданная глубина погружения заборной части, см;

5 S — площадь поперечного сечения полости корпуса, см;

p — коэффициент заполнения (справочная величина):

Y — обьемный вес материала, кг/см

10 Это время указано на шкале. нанесенной на корпусе, и не требует вычислений при работе.

Формула изобретения

15 1. Способ отбора проб сыпучих материалов посредством погружения в массу материала пробоотборника винтового типа, о тл и ч а ю шийся тем, что, с целью снижения усилий погружения заборной части пробо20 отборника в массу материала, его погружают при работающем винте с возможностью фиксации на заданной глубине с предварительной установкой глубины фиксации и удалением материала, попавшего внутрь

25 пробоотборника, в определенный интервал времени, определяемый по формуле

hS Ус

1 Ъ

30 где Q производительность транспортера пробоотборника, кг/с;

h — глубина погружения заборной части, см;

35 S — площадь поперечного сечения полости корпуса пробоотборника, см; р — коэффициент заполнения (справочная величина);

V — обьемный вес сыпучего материала, 40 г/ссммз

2. Устройство для отбора проб сыпучих материалов, содержащее пробоотборник винтового типа с выходным патрубком, о тл ича юще еся тем,что,с целью повыше45 ния представительности пробы. оно снабжено переключателем потока, установленным на выходном патрубке, и тарельчатым ограничителем, причем корпус пробоотборника выполнен со шкалами глу50 бины погру>кения заборной части и времени отсечки материала.
