Реферат

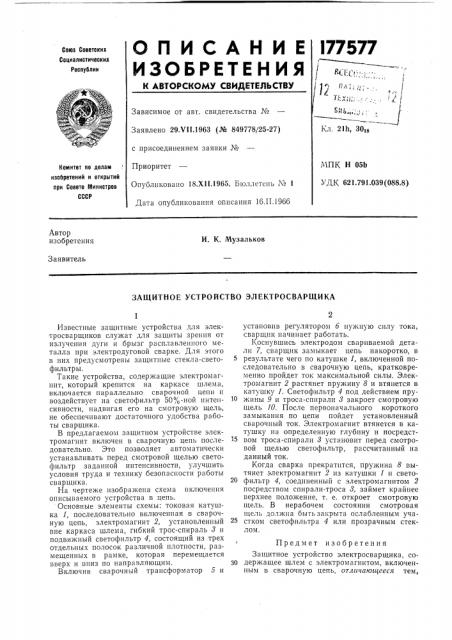

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l77 577

Союз Советских

Социалистических

Республик

И 1».„„., — — — - - "

Кл, 21h, 3018

Зависимое от авт. свидетельства ¹

Заявлено 29.VII.1963 (№ 849778125-27) с присоединением заявки №

Приоритет

Опубликовано 18.XII.1965. Бюллетень ¹ 1

Дата опубликования описания 1б.11.19бб

»ЧПК Н 05Ь

УДК 621.791.039 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

И. К. Музальков

Заявитель

ЗАЩИТНОЕ УСТРОЙСТВО ЭЛЕКТРОСВАРЩИКА

Известные защитные устройства для электросварщиков служат для защиты зрения от излучения дуги и брызг расплавленного металла при электродуговой сварке. Для этого в них предусмотрены защитные стекла-светофильтры.

Такие устройства, содержащие электромагнит, который крепится на каркасе шлема, включается параллельно сварочной цепи и воздействует на светофильтр 50»),-ной интенсивности, надвигая его на смотровую щель, не обеспечивают достаточного удобства работы сварщика.

В предлагаемом защитном устройстве электромагнит включен в сварочную цепь последовательно. Это позволяет автоматически устанавливать перед смотровой щелью светофильтр заданной интенсивности, улучшить условия труда и технику безопасности работы сварщика, 20

На чертеже изображена схема включения описываемого устройства в цепь.

Основные элементы схемы: токовая катушка 1, последовательно включенная в сварочную цепь, электромагнит 2, установленный 25 вне каркаса шлема, гибкий трос-спираль 8 и подвижный светофильтр 4, состоящий из трех отдельных полосок различной плотности, размещенных в рамке, которая перемещается вверх и вниз по направляющим. 30

Включив сварочный трансформатор 5 и установив регулятором 6 нужную силу тока, сварщик начинает работать.

Коснувшись электродом свариваемой детали 7, сварщик замыкает цепь накоротко, в результате чего по катушке 1, включенной последовательно в сварочную цепь, кратковременно пройдет ток максимальной силы. Электромагнит 2 растянет пружину 8 и втянется в катушку 1. Светофильтр 4 под действием пружины 9 и троса-спирали 8 закроет смотровую шель 10. После первоначального короткого замыкания по цепи пойдет установленный сварочный ток. Электромагнит втянется в катушку на определенную глубину и посредством троса-спирали 8 установит перед смотровой щелью светофильтр, рассчитанный на данный ток.

Когда сварка прекратится, пружина 8 вытянет электромагнит 2 из катушки 1 и светофильтр 4, соединенный с электромагнитом 2 посредством спирали-троса 8, займет крайнее верхнее положение, т. е. откроет смотровую щель. В нерабочем состоянии смотровая щель должна быть закрыта ослабленным участком светофильтра 4 или прозрачным стеклом, Предмет изобретения

Защитное устройство электросварщика, содержащее шлем с электромагнитом, включенным в сварочную цепь, отличающееся тем, 177577 светофильтра заданной интенсивности, электромагнит включен в сварочную цепь последовательно, Составитель Н. Воронина 1 скреп T. П. Курилко

Редактор P. С. !истова

Заказ 12, 13 Тираж 1723 Форма бум, 60Х901/.; Объем 0,13 пзд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапупова, 2 что, с целью улучшения условий труда и текники безопасности и обеспечения автоматической установки перед смотровой щелью

Корректоры: О, И. Попова и Л. Е. Марисич
