Шкаф комплектного распределительного устройства

Шкаф комплектного распределительного устройства

Иллюстрации

Показать все

Реферат



Использование: электротехника, шкафы комплектных распределительных устройств , предназначенные для защиты вращающихся электрических машин. Сущность изобретения: шкаф комплектного распределительного устройства содержит корпус 1, в отсеке 4 аппаратуры которого помещены конденсаторы 8, разъединяющие устройства 10, устройства для разряда и замыкания 11, 22 и аппаратура для защиты от перенапряжений 9. Шкаф дополнительно снабжен выдвижным элементом 7, который расположен в отсеке 4 аппаратуры и имеет фасад

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 02 B 11/173

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ьл3юэиЪ

Ql

Я)

С) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4943428/07 (22) 10,06.91 (46) 15,11.92. Бюл. ¹ 42 (71) Запорожский завод высоковольтной аппаратуры Производственного объединения

"Запорожтрансформатор" им.В.И,Ленина (72) Ю.Г.Малаховский и А.Ф,Выграненко (56) Дорошев К,И. Эксплуатация комплектных распределительных устройств 6-220 кВ, М.: Энергоатомиздат, 1987 r.

Сборочный чертеж ИТЛУ.674591.058

СБ, шкаф комбинированный типа ШКА, серии КМ-1Ф, завода высоковольтной аппаратуры ПО "Запорожтрансформатор".

„„. Ы„„1775780 А1 (54) ШКАФ КОМПЛЕКТНОГО РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА (57) Использование: электротехника, шкафы комплектных распределительных устройств, предназначенные для защиты вращающихся электрических машин, Сущность изобретения: шкаф комплектного распределительного устройства содержит корпус 1, в отсеке 4 аппаратуры которого помещены конденсаторы 8, разъединяющие устройства 10, устройства для разряда и замыкания

11, 22 и аппаратура для защиты от перенапряжений 9. Шкаф дополнительно снабжен выдвижным элементом 7, который расположен в отсеке 4 аппаратуры и имеет фасад1775780 ный лист 27, При этом разъединяющие устройства 10 выполнены в виде разъемных контактных соединений, а устройства для разряда и заземления 11, 22 выполнены в виде скользящих контактов. На выдвижном элементе 7 установлены конденсаторы 8, аппаратура для защиты от перенапряжений

9 и.скользящие контакты 11 (подвижные).

Причем неподви>кные скользящие контакты

Изобретение относится к электротехнике, а конкретно — к шкафам комплектных распределительных устройств, предназначенных для защиты вращающихся электрических машин.

Известен шкаф КРУ, который содержит три блока;блок сборных шин, блок разьединителя и блок электрооборудования.

Блок сборных шин включает сборные шины, установленные на опорных изоляторах; отпайки от шин проходят через проходной изолятор.

Блок разъединителя включает разъединитель главной цепи, Блок электрооборудования включает конденсаторы, разрядники, заземляющий разьединитель с их ошиновкой.

Заземляющий разъединитель одновременно заземляет выводы конденсаторов и разрядников.

Привода разъединителя и заземляющего разъединителя установлены на панели блока электрооборудования, что увеличивает габариты шкафа.

Недостатком известной конструкции является: — большой габарит шкафа, обусловленный габаритными размерами разъединителя и разрядников; — неудобство при сборке шкафа и при его обслуживании во время эксплуатации; — необходимость встраивания дополнительной блокировки между заземляющим разъединителем и дверью шкафа (для исключения прикосновения к выводам конденсаторов) до момента их разряда на землю, Известный шкаф комплектного распределительного устройства серии KM-1Ф, взятый за прототип, содержит отсек высоковольтной аппаратуры, в котором размещены конденсаторы, разрядники, разъединитель главной цепи с заземляющими ножами.

Привода разъединителя и заземляющих ножей расположены на внутренней перегородке шкафа.

22 расположены в корпусе 1 по направлению выката (хода) выдвижного элемента 7, Аппаратура для защиты от перенапряжений

9 выполнена в виде ограничителей перенапряжений (ОПН). Ограничители перенапряжений 9 расположены над конденсаторами 8.

Устройства для разряда и заземления 11, l2 расположены над конденсаторами 8. 3 з.п.ф-лы, 2 ил.

На этой же перегородке размещается механическая блокировка, связанная с приводами разъединителя и дверью шкафа.

Недостатками известной конструкции

5 являются: большие габариты шкафа, обусловленные стационарной установкой высоковольтной аппа ратуры и их габаритными размерами, т.е.: конденсаторов, разрядни10 ков, разъединителя с заземляющими ножами, их приводов; недостаточная надежность механической блокировки вследствие ее конструктивной сложности (при неквалифицированных

15 действиях обслуживающего персонала, блокировка может быть отключена); увеличенная масса шкафа; повышенная материалоемкость.

Целью изобретения является упроще20 ние конструкции, повышение надежности, уменьшение габаритов, массы, снижение материалоемкости.

Поставленная цель достигается тем, что шкаф комплектного распределительного ус25 тройства содержит корпус, в отсеке аппаратуры которого помещены конденсаторы, разъединяющие устройства, устройства для разряда и заземления и аппаратура для защиты от перенапря>кений, 30 Шкаф дополнительно снабжен выдвижным элементом, который расположен в отсеке аппаратуры и имеет фасадный лист, при этом разьединяющие устройства выполнены в виде разъемных контактных сое35 динений, а устройства для разряда и

1 заземления выполнены в виде скользящих контактов, На выдвижном элементе установлены конденсаторы, аппаратура для защиты от

40 перенапряжений и скользящие контакты, причем в корпусе неподвижные скользящие контакты расположены по направлению выката выдвижного элемента.

Аппаратура для защиты от перенапря45 жений выполнена в виде ограничителей перенапряжений.

1775780

Ограничители перенапряжений расположены над конденсаторами.

Устройства для разряда и заземления расположены над конденсаторами.

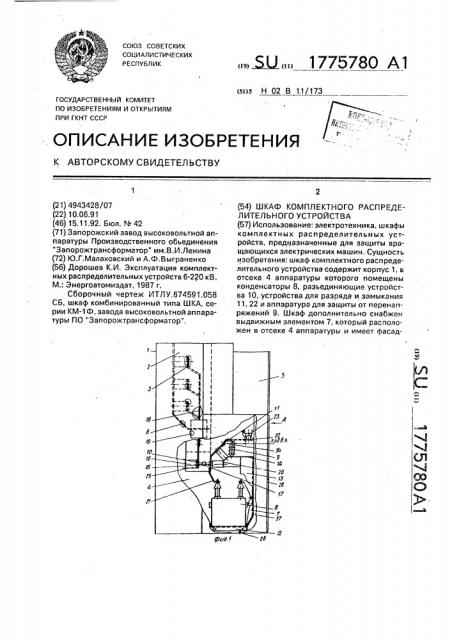

На фиг.1 изображен предлагаемый шкаф комплектного распределительного устройства; на фиг.2 — вид А на фиг,1.

Предлагаемый шкаф комплектного распределительного устройства (КРУ) содержит корпус 1, s котором выполнено три отсека — отсек 2 со сборными шинами 3, отсек 4 высоковольтной аппаратуры, отсек

5 вспомогательных цепей (релейный шкаф), отделенные перегородками 6.

В отличие от прототипа, где стационарно установлен разъединитель с заземляющими ножами типа РВ3, в предлагаемом шкафу в отсеке 4 размещается выдвижной элемент 7 с аппаратурой — высоковольтными конденсаторами 8, ограничителями перенапряжений (ОПН) 9 (вместо разрядников);

Т.е. роль стационарного разъединителя в предлагаемом шкафу КРУ выполняют разъемные контактные соединения 10 (разъемные контакты), а вместо заземляю- 25 щих ножей применены скользящие заземляющие контакты 11, установленные на выдвижном элементе 7, Выдвижной элемент 7 имеет основание, 12 и вертикальные стойки 13. :30

На основании 12 установлены высоко-, вольтные конденсаторы 8.

На вертикальных стойках 13 над кон-; денсаторами 8 закреплен горизонтально лист 14 (опора), на котором установлены в 35 вертикальном положении ограничители перенапряжения 9.

Разъемные контактные соединения 10 (разъемные контакты) состоят из неподвижной контакт-детали 15, установленной ста- 40 ционарно в отсеке 4 аппаратуры на опорном изоляторе 16 и подвижной части 17 (втычного контакта), закрепленной на выдвижном элементе 7 и расположенной соосно с неподвижной контакт-деталью 15. 45

Неподвижная контакт-деталь 15 соединека со сборными шинами 3 с помощью отпайки .18, проходящей через проходной изолятор 19, установленный между отсеком

2 сборных шин 3 и отсеком 4 аппаратуры. 50

На выдвижном элементе 7 подвижные части 17 разъемных контактных соединений

10 закреплены на опорных изоляторах 20, которые установлены на согнутой части горизонтал ьно го л иста 14. 55

К контактам 17 с помощью шинки 21 присоединены выводы конденсаторов 8 и скользящий заземляющий контакт 11.

По ходу выдвижного элемента 7 (при его движении с рабочего в контрольное положение) в отсеке 4 корпуса 1 установлен неподвижный заземляющий контакт 22.

Неподвижный заземляющий контакт 22 имеет пружину 23 для создания необходимого контактного давления.

Скользящий контакт 11 при выкате выдвижного элемента 7 в контрольное положение входит в контакт с неподвижным контактом 22, чем обеспечиьает автоматически разряд конденсаторов 8 и замыкание их накоротко и на землю.

Выводы ограничителей перенапряжений 9 имеют присоединение к контактам 17 с помощью гибкой связи 24.

Для исключения переброса электрической дуги между фазами, разъемные контактные соединения 10 между собой отделены изоляционными перегородками 25, Выдвижной элемент 7 фиксируется в корпусе 1 шкафа с помощью фиксатора 26.

Выдвижной элемент 7 имеет фасадный лист 27, исключающий случайные прикосновения к высоковольтной аппаратуре при открытии двери 28 шкафа.

В рабочем положении выдвижного элемента 7, разъемные контактные соединения

10 замкнуты, конденсаторы 8 и ограничители перенапряжений (ОПН) 9 присоединены к сборным шинам 3 шкафа.

При необходимости отключения конденсаторов 8, выдвижной элемент 7 выкатывается из рабочего положения в контрольное.

При этом происходит разрыв главной цепи шкафа (т.е, подвижный контакт 17 сходит с неподвижного контакта 15) и осуществляется автоматически разряд конденсаторов 8 и . замыкание их.накоротко (заземление) и на землю при помощи скользящих заземляющих контактов 11 и 22.

Ограничители перенапряжений (ОПН) 9 служат для ограничения грозовых перенапряжений в главной цепи.

Предлагаемый шкаф комплектного распределительного устройства позволяет; упростить конструкцию и улучшить условия обслуживания и замены аппаратов за счет установки высоковольтных аппаратов на выдвижном элементе; применить ограничители перенапряжений (ОЛН); поьысить надежность при эксплуатации; уменьшить габариты, массу шкафа и площадь для распредустройств у потребителя; снизить расход черных и цветных металлов.

Формула изобретения

1. Шкаф комплектного распределительного устройства, содержащий корпус, в отсеке аппаратуры которого помещены

1775780 р..г

Составитель Ю.Малаховский

Техред M,Ìîðãåíòàë Корректор Н.Гунько

Редактор

Заказ 4037 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101 конденсаторы, разъединяющие устройства, устройства для разряда и заземления и аппаратура для защиты от перенапряжений, отличающийся тем, что, с целью упрощения конструкции, повышения надежности, уменьшения габаритов, массы и снижения материалоемкости, он дополнительно снабжен выдвижным элементом, который расположен в отсеке аппаратуры и имеет фасадный лист, при этом разъединяющие устройства выполнены в виде разъемных контактных соединений, а устройства для разряда и заземления выполнены в виде скользящих контактов, на выдвижном элементе установлены конденсаторы, аппаратура для защиты от перенапряжений и скользящие контакты, причем в корпусе неподвижные скользящие контакты расположены по направлению выката выдвижного

5 элемента.

2. Шкаф по п.1, отличающийся тем, что аппаратура для защиты от перенапряжений выполнена в виде ограничителей перенапряжений.

10 3. Шкаф по п.2, отличающийся, тем, что ограничители перенапряжений расположены над конденсаторами.

4. Шкаф по п.1, отличающийся тем, что устройства для разряда и заэемле15 ния расположены над конденсаторами.
