Жаростойкая сталь
Иллюстрации
Реферат

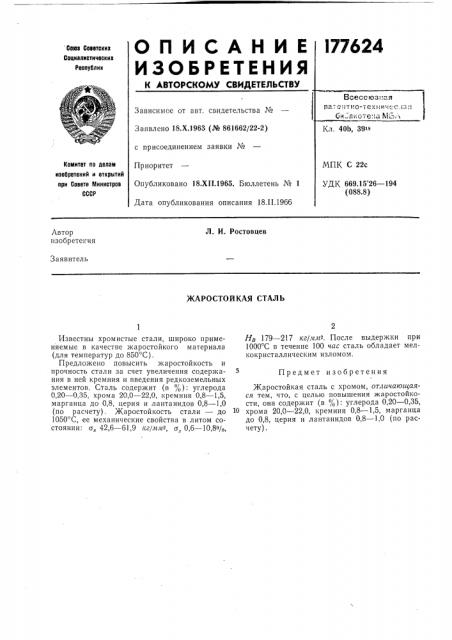

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соьетских
Социалистических
Республнк ессюзпал но-техиич"-олвп пиоте.я МЬ;
Зависимое от авт, свидетельства ¹
Заявлено 18.Х.1963 (№ 861662/22-2) с присоединением заявки №
Приоритет
Опубликовано 18.ХII.1965. Бюллетень № 1
Дата опубликования описания 18.II.1966, 39гз
Камнтет по делам изобретений и открытий прн Совете Янннстрсв
СССР
22с
9.15 26 — 194
88.8) Л. И. Ростовцев
Автор изобретения
Заявитель
ЖАРОСТОЙКАЯ СТАЛЬ
Известны хромистые стали, широко применяемые в качестве жаростойкого материала (для температур до 850 С).
Предложено повысить жаростойкость и прочность стали за счет увеличения содержания в ней кремния и введения редкоземельных элементов. Сталь содержит (в 0/0): углерода
0,20 — 0,35, хрома 20,0 — 22,0, кремния 0,8 — 1,5, марганца до 0,8, церия и лантанидов 0,8 — 1,0 (по расчету) . Жаростойкость стали — до
1050 С, ее механические свойства в литом состоянии: о, 42,6 — 61,9 ce/ëì-, о, 0,6 — 10,8%, Нл 179 — 217 кг/ллг- . После выдержки при
1000 С в течение 100 час сталь обладает мелкокристаллическим изломом.
Предмет изобретения
Жаростойкая сталь с хромом, от,гичающаяся тем, что, с целью повышения жаростойкости, она содержит (в %): углерода 0,20 — 0,35, хрома 20,0 — 22,0, кремния 0,8 — 1,5, марганца до 0,8, церия и лантанидов 0,8 — 1,0 (по расчету).
