Контактный зажим для одновременной затяжки двух штырей алюминиевых электролизеров с верхним подводом тока

Контактный зажим для одновременной затяжки двух штырей алюминиевых электролизеров с верхним подводом тока

Иллюстрации

Показать все

Реферат

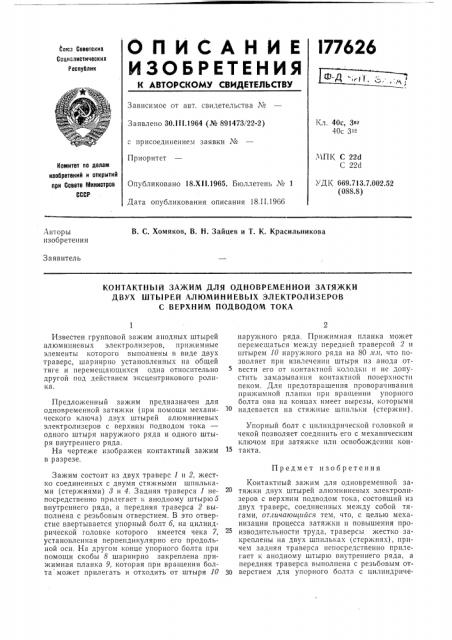

О П И С А Н И Е !77626

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сагыз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 40с, Зс-

40с 3т-

Заявлено 30.111.1964 (№ 891473/22-2) с присоединением заявки №

Приоритет

МПК С 22d

С 22d

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 669.713.7.002.52 (088.8) Опубликовано 18.Х11.1965. Бюллетень № 1

Дата опубликования описания 18.11.1966

ABTOpbI изобретения

В. С. Хомяков, В. Н. Зайцев и T. К. Красильникова

Заявитель

КОНТАКТНЫЙ ЗАЖИМ ДЛЯ ОДНОВРЕМЕННОЙ ЗАТЯЖКИ

ДВУХ ШТЫРЕЙ АЛЮМИНИЕВЫХ ЭЛЕКТРОЛИЗЕРОВ

С ВЕРХНИМ ПОДВОДОМ ТОКА

Предмет изобретения

Известен групповой зажим анодных штырей алюминиевых электролизеров, прижимные элементы которого выполнены в виде двух траверс, шарнирно установленных на общей тяге и перемещающихся одна относительно другой под действием эксцентрикового ролика.

Предложенный зажим предназначен для одновременной затяжки (при помощи механического ключа) двух штырей алюминиевых электролизеров с верхним подводом тока одного штыря наружного ряда и одного штыря внутреннего ряда.

На чертеже изображен контактный зажим в разрезе.

Зажим состоит из двух траверс 1 и 2, жестко соединенных с двумя стяжными шпильками (стержнями) 8 и 4. Задняя траверса 1 непосредственно прилегает к анодному штырю 5 внутреннего ряда, а передняя траверса 2 выполнена с резьбовым отверстием. В это отверстие ввертывается упорный болт б, на цилиндрической головке которого имеется чека 7, установленная перпендикулярно его продольной оси. На другом конце упорного болта при помощи скобы 8 шарнирно закреплена прижимная планка 9, которая при вращении болта может прилегать и отходить от штыря 10 наружного ряда. Прижимная планка может перемещаться между передней траверсой 2 и штырем 10 наружного ряда на 80 .ил, что позволяет при извлечении штыря пз анода отвести его от контактной колодки и не допустить замазывания контактной HQBppxHocTII пеком. Для предотвращения проворачивания прижимной планки при вращешш упорного болта она на концах имеет ьырезы, которыми надевается на стяжные шпильки (стержнн) .

Упорный болт с цилиндрической головкой и чекой позволяет соединить его с механическим ключом при затяжке или освобождении контакта.

Контактный зажим для одновременной затяжки двух штырей алюминиевых электролизеров с верхним подводом тока, состоящий из двух траверс, соединенных между собой тягами, отличаюшийся тем, что, с целью механизации процесса затяжки и повышения производительности труда, траверсы жестко закреплены на двух шпильках (стержнях), причем задняя траверса непосредственно прилегает к анодному штырю внутреннего ряда, а передняя траверса выполнена с резьбовым от30 верстием для упорного болта с цилпндриче3 ской головкой и чекой для захвата головки ключом, а на другом конце болта шарнирно прикреплена при помощи скобы прижимная

f77626 планка, которая при вращении упорного болта прилегает или отходит от штыря наружного ряда, Составитель Г. Григоренко
