Реферат



l77639

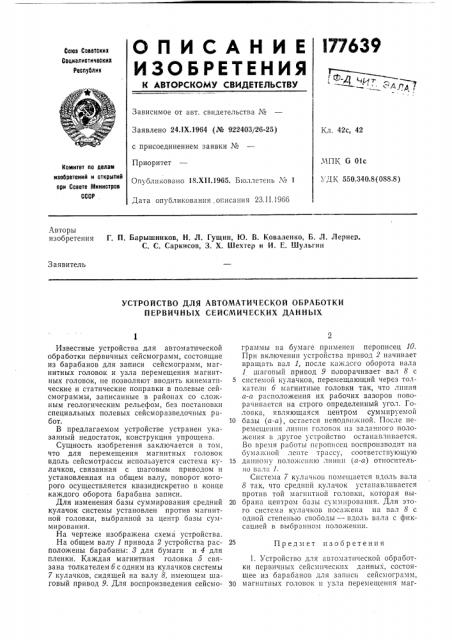

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.1Х.1964 (№ 922403/26-25) с присоединением заявки №

Приоритет

Опубликовано 18.Х||.1965. Бюллетень № 1

Дата опубликования,огисания 23.11.1966

Кл. 42с, 42

МПК G 01с

УДК 550.340.8(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР, Авторы изобретения Г. П, Барышников, Н. Л. Гущин, |О. В. Коваленко, Б. Л. Лернер.

С. С. Саркисов, 3. Х. Шехтер и И. Е. Шульгин

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ОБРАБОТКИ

ПЕРВИЧНЪ|Х СЕЙСМИЧЕСКИХ ДАННЪ|Х

Предмет изобретения

Известные устройства для автоматической обработки первичных сейсмограмм, состоящие из барабанов для записи сейсмограмм, магнитных головок и узла перемещения магнитных головок, не позволяют вводить кинематические и статические поправки в полевые сейсмограммы, записанные в районах со сложным геологическим рельефом, без постановки специальных полевых сейсморазведочных работ.

В предлагаемом устройстве устранен указанный недостаток, конструкция упрощена.

Сущность изобретения заключается в том, что для перемещения магнитных головок вдоль сейсмотрассы используется система кулачков, связанная с шаговым приводом и установленная на общем валу, поворот которого осуществляется квазидискретно в конце каждого оборота барабана записи.

Для изменения базы суммирования средний кулачок системы установлен против магнитной головки, выбранной за центр базы суммирования.

На чертеже изображена схема устройства.

На общем валу 1 привода 2 устройства расположены барабаны: 8 для бумаги и 4 для пленки. Каждая магнитная головка 5 связана толкателем б с одним из кулачков системы

7 кулачков, сидящей на валу 8, имеющем шаговый привод 9. Для воспроизведения сейсмограммы на бумаге применен перописец 10.

При включении устройства привод 2 начинает вращать вал 1, после каждого оборота вала

1 шаговый привод 9 поворачивает вал 8 с системой кулачков, перемещающий через толкатели б магнитные головки так, что лшшя а-а расположения их рабочих зазоров поворачивается на строго определенный угол. Головка, являющаяся центром суммируемой

10 базы (а-а), остается неподвижной. После перемещения липни головок из заданного положения г другое устройство останавливается.

Во время работы псрописсц воспроизводит на

ol мажиой lctITQ трассу, 15 данному положению линии (a-а) относительао в ьл 1 1.

Система 7 кулачкоь помещается вдоль вала

8 так, что средний кулачок устанавливается против той магнитной головки, которая вы20 брана центром базы суммирования. Для этого система кулачков посажена на вал 8 с одной степенью свободы — вдоль вала с фиксацией в выбранном положении.

1. Устройство для автоматической обработки первичных сейсмических данных, состоящее из барабанов для записи сейсмограмм, 30 магнитных головок и узла перемещения маг177639

Составитель Л. И. Митрофанова

Редактор Л. Г. Герасимова Техред T. П. Курилко Корректоры; Т. Н. Костикова и О. И. Попова

Заказ 16/1 Тираж 750 Формат бум. 60><90 >

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 нитных головок, отличающееся тем, что, с целью упрощения канструкции и повышения пройзводительнМсти -обработки сейсмограммы, узел перемещения магнитных головок выполнен в виде системы кулачков, связанной с шаговым приводом и установленной на общем валу, поворачиваемом приводом квазидискретно в конце каждого оборота барабана записи.

2. Устройство по и. 1, отличающееся тем, что для изменения центра базы суммирования, средний кулачок системы установлен против магнитной головки, выбранной за центр базы суммирования.
