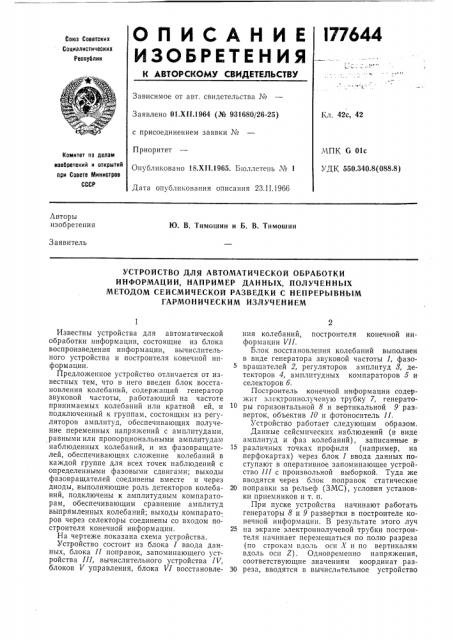

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42с, 42

Заявлено 01.Х11.1964 (№ 931680/26-25) с присоединением заявки ¹

Приоритет

Опубликовано 18.Х11.1965. Бюллетень № 1

Дата опубликования описания 23.II.1966,ЧПК С 01с

УДК 550.340.8(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

1О. В. Тимошин и Б. В. Тимошин

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ОБРАБОТКИ

ИНФОРМАЦИИ, НАПРИМЕР ДАННЬ1Х, ПОЛУЧЕННЪ|Х

МЕТОДОМ СЕЙСМИЧЕСКОЙ РАЗВЕДКИ С НЕПРЕРЫВНЫМ

ГАРМОН И Ч ЕСКИМ ИЗЛ УЧ ЕН И ЕМ

Известны устройства для автоматической обработки информации, состоящие из блока воспроизведения информации, вычислительного устройства и построителя конечной информации.

Предложенное устройство отличается от известных тем, что в него введен блок восстановления колебаний, содержащий генератор звуковой частоты, работающий на частоте принимаемых колебаний или кратной ей, и подключенный к группам, состоящим из регуляторов амплитуд, обеспечивающих получение переменных напряжений с амплитудами, равными или пропорциональными амплитудам наблюденных колебаний, и из фазовращателей, обеспечивающих сложение колебаний в каждой группе для всех точек наблюдений с определенными фазовыми сдвигами; выходы фазовращателей соединены вместе и через диоды, выполняющие роль детекторов колебаний, подключены к амплитудным компараторам, обеспечивающим сравнение амплитуд выпрямленных колебаний; выходы компараторов через селекторы соединены со входом построителя конечной информации.

На чертеже показана схема устройства.

Устройство состоит из блока I ввода данных, блока 11 поправок, запоминающего устройства III, вычислительного устройства Л, блоков V управления, блока VI восстановления колебаний, построителя конечной информации VII.

Блок восстановления колебаний выполнен в виде генератора звуковой частоты 1, фазовращателей 2, регуляторов амплитуд 8, детекторов 4, амплитудных компараторов 5 и селекторов 6.

Построитель конечной информации содержит электроннолучевую трубку 7, генераторы горизонтальной 8 и вертикальной 9 разверток, объектив 10 и фотоноситель 11.

Устройство работает следующим образом.

Данные сейсмических наблюдений (в виде амплитуд и фаз колебаний), записанные в различных точках профиля (например, на перфокартах) через блок 1 ввода данных поступают в оперативное запоминающее устройство 111 с произвольной выборкой. Туда же вводятся через блок поправок статические

20 поправки за рельеф (ЗМС), условия установки приемников и т. п.

При пуске устройства начинают работать генераторы 8 и 9 развертки в построителе конечной информации. В результате этого луч

25 на экране электроннолучевой трубки построителя начинает перемещаться по полю разреза (по строкам вдоль оси Х и по вертикалям вдоль оси Z) . Одновременно напряжения, соответствующие значениям координат раз30 реза, вводятся в вычислительное устройство

177G44

I V, куда вводятся также величины координат точек приема. Вычислительное устройство для каждой точки разреза осуществляет поочередно расчет двух (трех) годографов дифрагированных волн, одновременно для двух (трех) сопряженных отрезков профиля с учетом данных о наблюденных фазовых сдвигах, помещенных в запоминающем устройстве, Данные о необходимых фазовых сдвигах колебаний из вычислительного устройства поступают в блоки управления фазовыми сдвигами V в и V„ä, работающие поочередно. Блоки управления, содержащие электронные коммутаторы для разделения поступающих из вычислительного устройства команд по точкам наблюдения, производят набор соответствующих фазовых сдвигов на управляемых фазовращателях 2 в блоках восстановления колебаний Vl „в в Колебания поступают от генератора. Регуляторы амплитуд 8 срабатывают при вводе наблюденных данных. В результате блок восстановления колебаний выдает сумму колебаний, амплитуды которых отвечают амплитудам, наблюденным в соответствующих точках колебаний, а фазы соответствуют вычислепным по формуле.

Аналогичные блоки VI è VI выдают колебания, отвечающие наблюдениям при первом и третьем положениях вибратора на профиле. Колебания с выходов блоков Vlg,ю,в, имеющие вид синусоиды (как результат суммирования гармонических колебаний с различными амплитудами и фазами), детектируются и подаются на амплитудные компараторы 5, работающие поочередно синхронно с блоками управления.

Амплитудные компараторы, вместо которых могут применяться логические элементы типа

«И», осуществляют сравнение амплитуд суммарных.колебаний от различных вибраторов (или различных положений одного вибратора). Сначала сравниваются сигналы от первого и второго положений вибратора на профиле, а затем от первого и третьего.

Если суммарные сигналы от блоков восстановления колебаний примерно одинаковы, то один из них (первый) проходит через управляемый соответствующим амплитудным ком20

З5

50 паратором селектор 6 и подается на модулятор трубки 7 построителя изображений-разрезов, в результате чего соответственная точка па экране трубки приобретает яркость, пропорциональную интенсивности суммарного сигнала. Далее то же самое повторяется для всех остальных точек разреза, а полученное изображение проектируется через объектив

10 на фотоноситель 11, Устройство с двумя блоками восстановления колебаний имеет соответственно только два детектора, один амплитудный компаратор и селектор. Могут применяться устройства и с большим числом блоков восстановления колебаний (4,5 и более) с поочередной работой каждой пары из них.

Предмет изобретения

Устройство для автоматической обработки информации, например данных, полученных методом сейсмической разведки с непрерывным гармоническим излучением, содержащее блок ввода данных, блок поправок, запоминающее устройство, блок управления, вычислительное устройство и построитель конечной информации, отличающееся тем, что, с целью преобразования данных, полученных в виде фаз и амплитуд колебаний на сопряженных участках профиля в сейсмические разрезы по глубине, в него введен блок восстановления колебаний, связанный с блоком управления и включающий в себя генератор звуковой частоты, работающий на частоте принимаемых колебаний или кратной ей, и подключенный к группам, состоящим из регуляторов амплитуд, обеспечивающих получение переменных напряжений с амплитудами, равными или пропорциональными амплитудам наблюденных колебаний, и из фазовращателей, обеспечивающих сложение колебаний в каждой группе для всех точек наблюдений с определенными фазовыми сдвигами; выходы фазовращателей соединены вместе и через диоды, выполняющие роль детекторов колебаний, подключены к амплитудным компараторам, обеспечивающим сравнение амплитуд выпрямленных колебаний; выходы компараторов через селекторы соединены с входом построителя конечной информации.

177644

VI
