Реферат

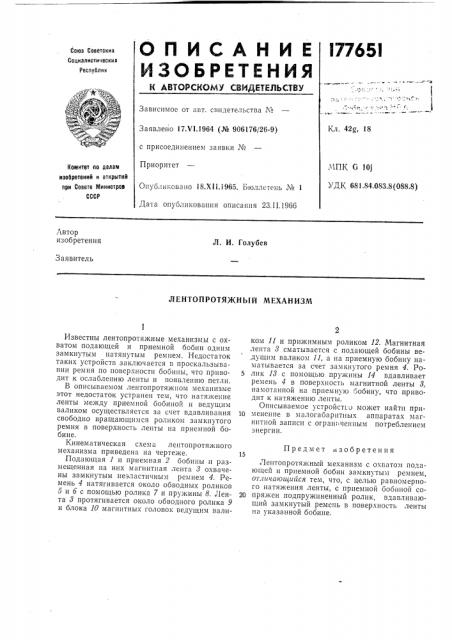

l7765l

Свез Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42g, 18

Заявлено 17.VI.1964 (№ 906176/26-9) с присоединением заявки ¹

Приоритет

МПК 6 101

УДК 681.84,083.8(088.8) Комитет по делам изобретений и открытий при Совете Министрое

СССР

Onyo;;èковано 18.Х11.1965. Бюллетень № 1

Дата опубликования описания 23.11.19áá

Автор изобретения

Л. И. Голубев

Заявитель

ЛЕНТОПРОТЯЖНЫЙ МЕХАНИЗМ ком 11 и прижимным роликом 12. Магнитная лента 8 сматывается с подающей бобины ве.дущим валиком ll, а на приемную бобину наматывается за счет замкнутого ремня 4. Pos лик 18 с помощью пружины 14 вдавливает ремень 4 в поверхность магнитной ленты 8, намотанной на приемную бобину, что приводит к натяжению ленты.

Описываемое устройство может найти при10 мененне в малогабаритных аппаратах магнитной записи с огран ченным потреблением энергии.

Лентопротяжный механизм с охватом подающей и приемной бобин замкнутым ремнем, отличающийся тем, что, с целью равномерного натяжения ленты, с приемной бобиной со20 пряжен подпружиненный ролик, вдавливающий замкнутый ремень в поверхность ленты на указанной бобине.

Известны лентопротяжные механизмы с охватом подающей и приемной бобин одним замкнутым натянутым ремнем. Недостаток таких устройств заключается в проскальзывании ремня по поверхности бобины, что приводит к ослаблению ленты и появлению петли.

В описываемом лентопротяжном механизме этот недостаток устранен тем, что натяхкение ленты между приемной бобиной и ведущим валиком осуществляется за счет вдавливания свободно вращающимся роликом замкнутого ремня в поверхность ленты на приемной бобине.

Кинематическая схема лентопротяжного механизма приведена на чертеже.

Подающая 1 и приемная 2 бобины и размещенная на них магнитная лента 8 охвачены замкнутым неэластичным ремнем 4. Ремень 4 натягивается около обводных роликов

5 и б с помощью ролика 7 и пружины 8, Лента 8 протягивается около обводного ролика 9 и блока 10 магнитных головок ведущим валиПредмет изобретения

177651

Заказ 16/13 Тираж 900 Формат бум. 60><90 >

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Ю. Розенкранц

Редактор Л. К. Уиакова Техред Т. П. Курилко

Корректоры: В. П. Федулова и О. И. Попова
