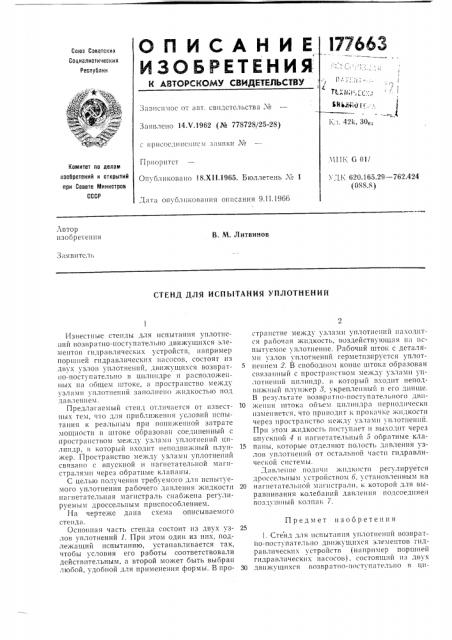

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ти К1, -„0-,.

3",висимос от авт. свидетельства ¹

Заявлено 14.V.!962 (№ 778728/25-28) ирисосдиисиисх1 зя5!вки ¹. III IIi Ci 011

Приоритет

Опубликовано 18.XI I.1965. Бюллетень М 1

Комитет по делам изобретений и открытий при Совете Министров

СССР

У:1 K 620.165.29 — 762.424 (088.8), 1,11тг1 опубликования описания 9.11.19á6

Автор изобретения

В. М. Литвинов

Зяявитсль

СТЕНД ДЛЯ ИСПЪ|ТАНИЯ УПЛОТНЕНИЙ

Известные стенды для испытания уплотиеиий возвратно-иоступятельllo движущихся элементов п1дрявлических устройств, например поршней п1дравлических и11сосов, состоят из двух узлов уплотнений, движущихся возвратио-поступательно в цилиндре и расположенIlI.Ix иа общем штоке, а простраиство между узлами уилотиеиий заполиеио жидкостью под давлеиием.

Предлагаемый стеид отличается от известиых тем, что для прибли>кеш1я условий испытания к реальным при пош1жеииой затрате мощности в иттоке образован соедииеииый с пространством между узлами уплотнений цилиидр, в который «ходит иеподвижиый плуижер. Пространство между узлами уплотнений связано с впускной и иагиетательиой магистралями через обратные клапаны.

С целью получения требуемого для испытуемого уплотнения рабочего давления жидкости иагиетательиая магистраль снабжена регулируемым дроссельным приспособлением.

Ня чертеже дана схема описываемого стсидя.

Осиовиая часть стенда состоит из двух узлов уплотнений 1. При этом один из иих, подлежащий испытанию, устанавливается так, чтобы условия его работы соответствовали действительным, а второй может быть выбран любой, удобной для применения формы. В простряистве между узлами уплотнений иаходится рабочая жидкость, воздействующая II;»Icпытуемое уплотнение. Рабочий шток с деталями узлов уплотнений герметизирустся уплотие1и1ем 2. В свободном копне штока образован связаииый с пространством между узлами уплотиеиий цилиндр, и которьш входит иеподвижиый плуижер 3, укрепленный в его днище.

В результате возвратно-поступательного дви10 жеиия штока объем цилиндра периодически изменяется, что приводит и прокячке жидкости через иростряиство между узлами уплотнений.

При этом жидкость поступает и выходит через ьпускиой 4 и ияп1етятельиый 5 обратные кла15 пяиы, которые отделяют полость давления узлов уплотнений от остяльиой части гидравлической системы.

1,лвлеиие подачи жидкости регулируется дроссельным устройством 6, устяиовлеиным иа

20 иап1етятельиои магистрали. к которой для выравнивания колебаш1й давления подсоедииеи возу шиый колпак г.

Предмет изобретения

1. Стенд для IIcIII Ix;»III» уплотнений возврятйо-поступательно движущихся элементов гидравлических устройств (например поршней гидравлических иасосов), состоящий из двух

30 движущихся возвратно-поступятельио в ци177663

CocTcI())(T(., Г, Корчагина

Тсхред Л. К. Ткаченко Корректоры: С. Н. Соколова и Л. E. Марисич

Рс,(автор Л. А. Ильина

3(каз 17>7 Тира>к 1350 Формат бум. 60 ч(90)/!) Объем 0,13 изд. л. Подписное

LlJJHHHJ 1 Комитета по делам изобретений и открытий прн Совстс Министров ГСГР

Москва, Ц(нтр, ир. Серова, д. 4

Типография, (IJ). Сап(нова, д. > линдре н располо>кенных ца общем штоке узлов уплотнений, пространство между которымн заполнено жидкостью под давлением, отли L(l)ощиися тем, что, с целью приближения услои!й испытания -и реальным при пониженной затрате мощности, в штоке образован соединенный с пространством между узлами уплотнений цилин (p, в который входит неподвижный плун>кер,;! пространство между i зл(! IIII Уп. 10TIIclllll1 clISI3(I I!0 с ВПУск!!ОЙ l! II(!Г!!ета!Тел ьнОЙ:(!аГHcTP3, 151)III ч(Рез 0()PLITIIь!е клапаны.

5 2. Устройство пo и. 1, oT.LLLQLLlo(LJ(. тем, что, с целью получения требуемого для испытуемого уплотнения рабочего давления жидlI cнет !тел ьн я магистра;!ь cllабжена регулируемым дроссельным приспособлением.
