Реферат

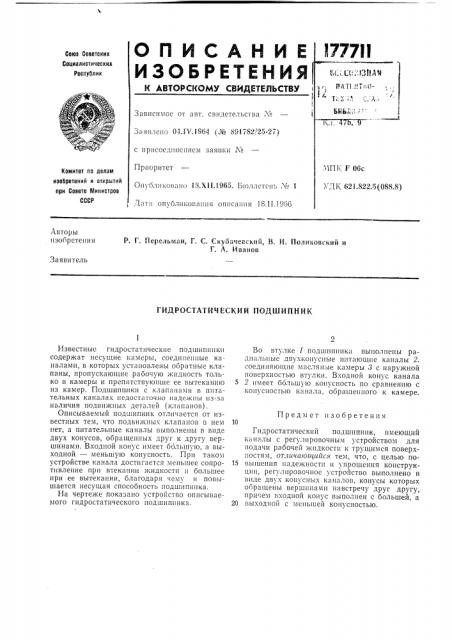

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 0-1.IV.19й № 391782 25-27) с присоединением заявки ¹

Приоритет

Опмбликовано 18.XI1.1965. Бюллсlсиь Л 1

Комитет по делам изобретений и открвпий при Совете 1Нинистров

СССР

Д !TH oIIi 0;IHIi03!III H описания 18.I I. 1946

Лвторы изобретения

P. Г. Перельман, Г. С. Скуоачевский, В. И. Поликовский и

Г. A. Иванов

Заявитель

ГИДРОСТАТИЧЕСКИй ПОДШИПНИК

Предмет изобретения

Известные гидростатические подшипники содержат несущие камеры, соединенные каналами, в которых установлены обратные клапаны, пропускающие рабочую жидкость только в камеры и препятствующие ее вытеканию из камер. Подшипники с клапанами в питательных каналах недостаточно надежны из-за наличия подвижных деталей (клапанов) .

Описываемый подшипник отличается от известных тем, что подвижных клапанов в нем нет, а питательные каналы выполнены в виде двух конусов, обращенных друг к другу вершинами. Входной конус имеет ббльшую, а выходной — меньшую конусность. При таком устройстве канала достигается меньшее сопротивление при втекании жидкости и большее при ее вытекании, благодаря чему и повышается несущая способность подшипника.

На чертеже показано устройство описываемого гидростатического подшипника.

Во втулке 1 подшипника выполнены радиальные двухконусиые питающие каналы 2. соединяющие масляные камеры 3 с наружной поьерхностью втулки. Входной конус канала

5 2 имеет ббльшую конусность по сравнению с конусностью кана lа, обращенного к камере.

Гидростатический подшипник, имеющий каналы с регулировочным устройством для подачи рабочей жидкости к трущимся поверхllocTHiI, отличающийся тем, что, с целью по15 вышения надежности и упрощения конструкции, регулировочное устройство выполнено в виде двух конусных капа IQI3, конусы которых обращены вершинами навстречу друг другу, причем входной конус выполнен с большей, а

20 выходной с меньшей конусностью.
