Реферат



Изобретение относится к автоматизированным приборам технологического контроля . Устройство содержит измерительный блок, распределитель импульсов, два блока задания и контроля уставок, блок оценки результатов контроля, блок управления процессом контроля, задатчик допуска, сумматор , блок управления усреднением, регистр, блок вычитания. Повышение точности контроля обеспечено учетом отклонения толщины стенок объекта контроля от заданных значений, обусловленных допуском, путем определения и автоматической установки поля допуска для каждого объекта контроля. 3 з.п. ф-лы. 3 ил.

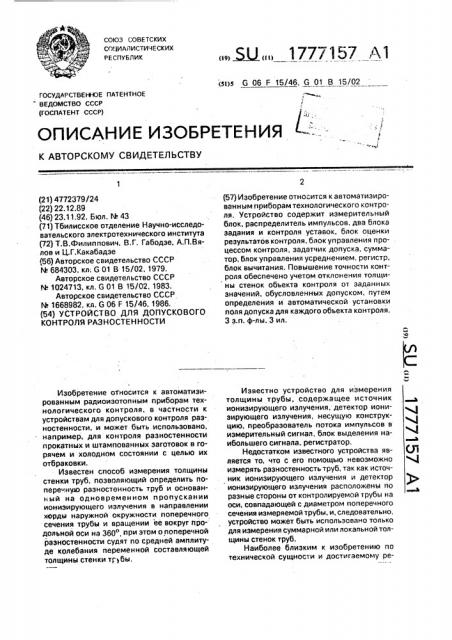

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОспАтент сссР)

l t

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4772379/24 (22) 22.12.89 (46) 23.11.92. Бюл. М 43 (71) Тбилисское отделение Научно-исследовательского электротехнического института (72) Т.B.Ôèëèïïîâè÷, В.Г. Габодзе, А.П.Вялов и Ц.Г.Какабадзе (56) Авторское свидетельство СССР

hh 684303, кл; 6 01 В 15/02, 1979.

Авторское свидетельство СССР

М 1024713, кл. G 01 В 15/02, 1983.

Авторское свидетельство СССР

hb 1668982, кл. G 06 F 15/46, 1986. (54) УСТРОЙСТВО ДЛЯ ДОПУСКОВОГО

КОНТРОЛЯ PA3H0CTEHНОСТИ

Изобретение относится к автоматизированным радиоизотопным приборам технологического контроля, в частности к устройствам для допускового контроля разностенности, и может быть использовано, например, для контроля разностенности прокатных и штампованных заготовок в горячем и холодном состоянии с целью их отбраковки.

Известен способ измерения толщины стенки труб, позволяющий определить поперечную раэностенность труб и основанный на одновременном пропускании ионизирующего излучения в направлении хорды наружной окружности поперечного сечения трубы и вращении ее вокруг продольной оси на 360" при этом о поперечной разностенности судят по средней амплитуде колебания переменной составляющей толщины стенки ТГ бы.,, Ы,„, 1777157 Al (з1)5 G 06 F 15/46, G 01 В 15/02 (57) Изобретение относится к автоматизированным приборам технологического контроля. Устройство содержит измерительный блок, распределитель импульсов, два блока задания и контроля уставок, блок оценки результатов контроля, блок управления процессом контроля, задатчик допуска, сумматор, блок управления усреднением, регистр, блок вычитания. Повышение точности контроля обеспечено учетом отклонения толщины стенок объекта контроля от заданных значений, обусловленных допуском, путем определения и автоматической установки поля допуска для каждого объекта контроля.

3 з.п. ф-лы. 3 ил.

Известно устройство для измерения толщины трубы, содержащее источник ионизирующего излучения, детектор ионизирующего излучения, несущую конструкцию, преобразователь потока импульсов в измерительный сигнал, блок выделения наибольшего сигнала, регистратор.

Недостатком известного устройства является то, что с его помощью невозможно измерять разностенность труб, так как источник ионизирующего излучения и детектор ионизирующего излучения расположены rio разные стороны от контролируемой трубы на оси, совпадающей с диаметром поперечного сечения измеряемой трубы, и, следовательно, устройство может быть использовано только для измерения суммарной или локальной толщины стенок труб.

Наиболее близким к изобретению по технической сущности и достигаемому ре1777157

20

30

45

55 зультату является устройство для допускового контроля, содержащее измерительный блок, включающий исполнительный механизм, источник ионизирующего излучения, детектор ионизирующего излучения и формирователь импульсов, распределитель импульсов, включающий элемент И, группу счетчиков и группу дешифраторов; с первого по четвертый блоки задания и контроля уставок, каждый из которых включает переключатель, элемент И и триггер; блок оценки, включающий триггер, задатчик адреса, элемент ИЛИ, с первого по третий мультиплексоры и дешифратор; блок управления, включающий элемент запуска, с первого по третий формирователи импульсов, переключатель и таймер.

Недостатком известного устройства является малая точность контроля при измерении разностенности изделий, имеющих отклонения толщины стенок от заданных значений, определяемых допуском.

Цель изобретения — повышение точности контроля за счет учета отклонения толщины стенок обьекта контроля от заданных значений, обусловленных допуском, путем определения и автоматической установки поля допуска для каждого объекта контроля.

Поставленная цель достигается тем, что в устройство для допускового контроля разностенности, содержащее измерительный блок. распределитель импульсов, первый и второй блоки задания и контроля уставок, блок оценки результатов контроля и блок управления процессом контроля, выход начальной установки цикла контроля которого подключен к установочным входам первого и второго блоков задания и контроля уставок, выход управления повторными циклами контроля — к управляющему входу распределителя импульсов, первая группа информационных входов которого подключена поразрядно к соответствующим одноименным информационным входам первого и второго блоков задания и контроля уставок, информационные выходы которых подключены к второму и третьему информационным входам блока оценки результатов контроля, четыре информационных выхода которого соединены с группой контрольных выходов устройства и подключены к rpynne входов измерительного блока, причем второй управляющий вход блока оценки результатов контроля подключен к выходу начальной установки цикла контроля блока управления процессом контроля. дополнительно введены задатчик.допуска, сумматор, блок управления усреднением, регистр, блок вычитания, группа выходов которого подключена к соответствующим адресным входам первого блока задания и контроля уставок, группа входов вычитаемого и группа входов первого слагаемого сумматора подсоединены к группе выходов задатчика допуска, группа выходов сумматора подключена к соответствующим адресным входам второго блока задания и контроля уставок, а группа входов второго слагаемого и группа входов уменьшаемого блока вычитания связаны с группой информационных выходов регистра, группа информационных входов которого подключена к второй группе информационных выходов распределителя импульсов, а вход управления записью — к первому выходу блока управления усреднением. второй выход которого подключен к информационному входу распределителя импульсов, третий выход — к установочному входу распределителя импульсов, четвертый выход — к первому управляющему входу блока оценки результатов контроля, пятый выход — к входу блока управления процессом контроля, выход конца контроля которого подключен к входу конца контроля блока управления усреднением, информационный вход которого соединен с информационным выходом измерительного блока, вход начальной установки — с выходом начальной установки цикла контроля блока управления, а вход сигнализации о наличии объекта контроля соединен с выходом наличия объекта контроля измерительного блока

Каждый блок задания и контроля уставок содержит группу мультиплексоров. элемент И и триггер, выход которого подключен к информационному выходу блока, информационными и адресными входами которого соответственно являются информационные и адресные входы мультиплексоров, выходы которых подключены к входам элемента И, выход которого соединен с единичным входом триггера, нулевой вход которого подключен к установочному входу блока задания и контроля уставок.

Блок управления процессом контроля содержит элемент запуска, три формирователя импульсов, выключатель и таймер, выход которого является выходом управления повторными циклами контроля блока и соединен через первый формирователь импульсов с выходом конца цикла контроля блока, а через выключатель — с первым входом второго формирователя импульсов. выход которого соединен с выходом начальной установки цикла контроля блока и входом запуска таймера, второй вход второго формирователя импульсов подключен к выходу третьего формирователя импульсов, первый вход которого соединен с выходом элемента

1777157

10

30

40

55 за1",/ск".:, вт11ро!! i. õод является «ходом f3fiQеа, Блок управления усреднением содержит первый и второй делители частоты, первый и второй элементь1 задержки, элемент запуска, первый и второй индикаторы, пять

В-триггеров, девять элементов И, четыре элемента ИЛИ, вход сигнализации о наличии объекта контроля блока подключен к первому входу первого элемента ИЛИ. второй вход котороl G соед;IIIGII с выходом элемента запуска, а выход связан с первым входом второго элемента ИЛИ, с S- и К-входами первого и второго D-триггеров, с Квходами Tpptü8Ã0, четвертоГО и пятОГО

D-трип еров, с первым входом третьего элемента ИЛИ, второй и третий входы которого соединены соогветственно с выходами пятого и третьего элементов И, а выход подключен к третьему выходу блока, и1-.формационный вход которого подключен к входу первого делителя частоты и к первому входу восьмого элемента И, второй вход которого соединен с инверсным выходом второго D-триггера, а выход — с первым входом четвертого элемента ИЛИ, выход которого связан с вторым выходом блока управления усреднением, а второй вход — с выходом седьмого элемента И, первый вход которого соединен с выходом первого делителя частоты. а второй вход — с прямым выходом второго D-триггера, С-вход которого связан с выходом первого элемента задержки. с первым входом девятого элеме|-1та И, с первым входом первого элемента И, ГЗ-вход второго 0-триггера связан с инверсным выходом третьего D-триггера.

S-вход второго D-триггера и С-вход первого

D-триггера соединены с выходом первого элемента И, прямой выход первого D-триггера соединен с вторым входом первого элемента И и с первым входом третьего элемента И, второй вход которого подключен к второму входу шестого элемента И, к входу конца цикла контроля блока, входу первого элемента задержки и первому входу второго элемента И, второй вход которого и 0-вход первого D-триггера подключены к инверсному выходу первого D-триггера, выход второго элемента И соединен с информационным входом второго делителя частоты, установочный вход которого связан с выходом второго элемента ИЛИ, который соединен с пятым выходом блока, выход второго делителя частоты связан с

С-входом третьего D-триггера, Hà D-вход которого подан сигнал логической единицы, выход второго делителя частоты подключен к первому входу четвертого элемента И, выход которого подсоединен к С-входу четвертого D-триггера, на D-вход которогс подан сигнал логической единицы, второй вход четвертого элемента И и первый вход шестого элемента И подключены к прямому выходу пятого D-триггера, выход шестого элемента И подсоединен к четвертому выходу блока, вход начальной установки блока соединен с первым входом пятого элемента

И, второй вход которого, третий вход четвертого элемента И и второй вход девятого элемента И подсоединены к прямому выходу третьего D-триггера, третий вход девятого элемента И соединен с инверсным выходом пятого D-триггера, а выход подключен к первому выходу блока и входу второго элемента задержки, выход которого соединен с вторым входом второго элемента ИЛИ и С-входом пятого D-триггера, на

D-вход которого подан сигнал логической единицы.

На фиг. 1 представлена структурная схема устройства для допускового контроля разностенности; на фиг. 2 — функциональная схема блока управлением усреднением; на фиг. 3 — функциональная шкала работы устройства при допусковом контроле разнО стен ности.

Устройство для допускового контроля разностенности (фиг. 1) содержит измерительный блок 1, включающий исполнительный механизм 2, входы которого являются группой входов измерительного блока 1, а выход — выходом наличия объекта контроля измерительного блока 1, источник ионизирующего излучения 3, установленный в блок биологической защиты, объект контроля 4, детектор ионизирующего излучения 5, формирователь импульсов б, выход которого является информационным выходом измерительного блока 1, распределитель импульсов 7, включающий элемент И 8, первый и второй входы которого соответственно являются информационным и управляющим входами распределителя импульсов 7, группу 9.1...9,п счетчиков импульсов, последовательно соединенных по счетным входам, при этом счетный вход первого из них подключен к выходу элемента И

8, а входы начальной установки — к установочному входу распределителя импульсов 7, группу 10.1...10.п дешифраторов, входы которых соединены с соответствующими одноименными выходами группы 9.1...9,п счетчиков импульсов, являющимися также второй группой информационных выходов распределителя импульсов 7, первой группой информационных выходов которого являются выходы группы 10.1...10,п дешифраторов, первый 11,1, второй 11.2 блоки задания и контроля уставок, каждый

1777157

25

50

55 из которых содержит группу мультиплексоров 12,1...12.п, информационные и адресные входы которых соответственно являются информационными и адресными входами блоков 11 задания и контроля уставок, элемент И 13, к входам которого подключены выходы группу мультиплексоров

12.1...12,п, триггер 14, единичный вход которого подключен к выходу элемента И 13, нулевой вход является установочным входом блока 11 задания и контроля уставок, а выход — информационным выходом блока

11 задания и контроля уставок, блок 15 оценки результатов контроля, включающий мультиплексоры 16.1...16.3, выходы которых являются первым, вторым и третьим информационными выходами блока 15 оценки результатов контроля, элемент ИЛИ 17, первый и второй входы которого соответственно подключены к выходам первого 16,1 и третьего 16,3 мультиплексоров, а выход является четвертым информационным выходом блока 15 оценки результатов контроля, задатчик адреса 18, выходы которого подключены к соответствующим одноименным адресным входам мультиплексоров

16.1...16,3, дешифратор 19, с первого по четвертый входы которого являются с первого по четвертый информационными входами блока 15 оценки результатов контроля, а выходы подключены к входам данных мультиплексоров 16.1...16.3, триггер 20, выход которого подключен к управляющему входу дешифратора 19, а первый и второй входы являются соответственно первым и вторым управляющими входами блока 15 оценки результатов контроля, блок 21 управления процессом контроля, включающий таймер

22, выход которого является выходом управления повторными циклами блока 21 управления процессом контроля, первый формирователь 23 импульсов, вход которого подключен к выходу таймера 22, а выход является выходом конца цикла контроля блока 21 управления процессом контроля, второй формирователь 24 импульсов, выход которого подключен к входу таймера 22 и является выходом начальной установки цикла контроля блока 21 управления процессом контроля, третий формирователь 25 импульсов, первый вход которого является входом блока 21 управления процессом контроля, элемент запуска 26, выход которого подключен к второму входу третьего формирователя 25 импульсов, выход которого соединен с вторым входом второго формирователя 24 импульсов, выключатель 27, вход которого соединен с выходом таймера 22, а выход — c первым входом второго формирователя 24 импульсов, регистр 28, задатчик допуска 29, сумматор 30, блок 31 вычитания, блок 32 управления усреднением, группу 33.1...33.4 контрольных выходов устройства.

Блок 32 управления усреднением (фиг. 2) содержит первый 34.1, второй 34,2 делители частоты, первый 35.1, второй 35.2 элементы задержки, элемент запуска 36, с первого

37.1 по пятый 37.5 D-триггеры, с первого

38.1 по девятый 38.9 элементы И, с первого

39.1 по четвертый 39.4 элементы ИЛИ, информационный вход 40.1, вход начальной установки 40.2, вход конца цикла контроля

40.3, вход сигнализации о наличии объекта контроля 40.4, с первого 41.1 по пятый 41.5 выходы, первый 42,1, второй 42.2 индикаторы.

Вход сигнализации о.наличии обьекта контроля 40.4 блока 32 управления усреднением подключен к первому входу первого элемента ИЛИ 39.1, второй вход которого соединен с выходом элемента запуска 36, а выход — с первым входом второго элемента

ИЛИ 39,2, с S- и 8-входами первого 37.1, второго 37.2 D-триггеров соответственно, с

R-входами третьего 37.3 по пятый 37.5 0триггеров, с первым входом третьего элемента ИЛИ 39.3, второй и третий входы которого соответственно соединены с выходами пятого 38.5 и третьего 38,3 элементов

И, а выход — с третьим выходом 41.3 блока

32 управления усреднением. информационны.< вход 40,1 которого подключен к входу первого делителя 34.1 частоты и к первому входу восьмого элемента И 38,8, второй вход которого соединен с инверсным выходом второго 37.2 D-триггера, а выход — с первым входом четвертого элемента ИЛИ

39.4, выход которого соединен с вторым выходом 41.2 блока 32 управления усреднением, а второй вход — с выходом седьмого элемента И 38,7, первый вход которого соединен с выходом первого делителя 34.1 частоты, а второй вход — с прямым выходом второго 0-триггера 37.2, С-вход которого соединен с выходом первого элемента 35.1 задержки, с первым входом девятого элемента И, с первым входом первого элемента

И 38.1, О-вход — с инверсным выходом третьего D-триггера 37.3, à S-вход — с выходом первого элемента И 38.1 и С-входом первого 0-триггера 37.1, прямой выход которого соединен с вторым входом первого элемента И 38.1 и с первым входом третьего элемента И 38.3, второй вход которого соединен с вторым входом шестого элемента И

38.6, с входом конца цикла контроля 40.3 блока 32 управления усреднением, с входом первого элемента 35.1 задержки, с первым входом второго элемента И 38.2, второй вход которого подключен к D-входу и к ин1777157

10 версному выходу первого 0-триггера 37.1, а выход соединен с входом второго делителя

34.2 частоты, установочный вход которого соединен с выходом второго элемента ИЛИ

39.2 и пятым выходом 41.5 блока 32 управления усреднением, а выход соединен с Свходом третьего D-триггера 37.3, D-вход которого подключен к сигналу "логическая единица", и с первым входом четвертого элемента И 38,4, выход которого подключен к С-входу четвертого D-триггера 37.4, Dвход которого подключен к сигналу "логическал единица", второй вход четвертого элемента И 38.4 подключен к прямому выходу пятого D-триггера 37.5, к первому входу шестого 38.6 элемента И 38.6, выход которого подключен к четвертому выходу 41.4 блока 32 управления усреднением, вход начальной установки 40.2 которого соединен с первым входом пятого элемента И

38,5, второй вход которого соединен с третьим входом четвертого элемента И 38.4, с прямым выходом третьего D-триггера 37.3 и вторым входом девятого элемента И 38,9, третий вход девятого элемента И 38.9 соединен с инверсным выходом пятого D-триггера 37,5, а выход. подключен к первому выходу 41.1 блока 32 управления усреднения и входу второго элемента 35.2 задержки, выход которого соединен с вторым входом второго элемента ИЛИ 39.2 и С-входом пятого D-триггера 37.5, D-вход которого подключен к сигналу "логическая единица".

Информационный выход измерительного блока 1 соединен с информационным входом 40.1 блока 32 управления усреднением, вход начальной установки 40.2 которого соединен с выходом начальной установки цикла контроля блока 21 управления процессом контроля, с входами первого

11,1 и второго 11.2 блоков задания и контроля уставок, с вторым управляющим входом блока 15 оценки результатов контроля, вход конца цикла контроля 40.3 подключен к выходу конца цикла контроля блока 21 управления процессом контроля, вход сигнализации о наличии объекта контроля 40.4 соединен с выходом наличия объекта контроля измерительного блока 1, а второй выход 41.2 подключен к информационному входу распределителя импульсов 7, первый выход 41.1 соединен с входом управления записью регистра 28, третий выход 41.3 соединен с установочным входом распределителя импульсов 7, четвертый выход 41.4 соединен с первым управляющим входом блока 15 оценки результатов контроля, а пятый выход 14.5 соединен с входом блока

21.управления процессом контроля, выход управления повторными циклами которого подключен к управляющему входу распределителя импульсов 7, первая группа информационных выходов которого подключена поразрядно к соответствующим одноименным информационным входам первого 11.1, второго 11.2 блоков задания и контроля уставок, а вторая группа информационных выходов подключена к группе информационных входов регистра

28, группа информационных выходов которого подключена соответственно к группе входов уменьшаемого блока 31 вычитания и к группе входов второго слагаемого сумматора 30, группа выходов которого подключена к соответствующим адресным входам второго блока 11,2 задания и контроля уставок, а группа входов первого слагаемого подключена к группе выходов задатчика допуска 29 и к группе входов вычитаемого блока 31 вычитания, группа выходов которого подключена к соответствующим адресным входам первого блока 11,1 задания и контроля уставок, информационный выход которого подключен к второму информационному вхо15

25 ду блока 15 оценки результатов контроля, . первый информационный вход которого подключен к сигналу "логическая единица", третий информационный вход — к информационному выходу второго блока 11.2

30 задания и контроля уставок, четвертый ин35 выходов устройства и с группой входов измерительного блока 1.

В предлагаемом устройстве использован однолучевой радиометрический способ контроля, основанный на пропускании кол40 лимированного пучка ионизирующего излучения параллельно хорде поперечного сечения объекта контроля с захватыванием небольшого сегмента его внутренней полости (фиг. 1), при этом объект контроля рав45 номерно поворачивается на 360 .

Ионизирующее излучение, пройдя через участок-сегмент объекта контроля, находящегося в зоне контроля, ослабляется, Ослабление прошедшего излучения зависит от толщины стенки соответствующего участка объекта контроля и тем меньше, чем меньше эта толщина. Ионизирующее излучение, прошедшее через объект контроля, 50

55 детектором ионизирующего излучения преобразуется в электрические импульсы, которые регистрируются в устройстве за определенный интервал времени t; в зависимости от состояния контролируемого учаформационный вход подключен к сигналу, "логический нуль", а с первого по четвертый информационные выходы соответственно соединены с группой 33.1...33.4 контрольных

1777157 (3) 25

NH(NI (ND, 30

50 (2) 55 стка-сегмента, устройством будет регистрироваться различное число импульсов — йь В устройстве объект контроля просвечивается по m участкам-сегментам. Число импульсов

N, зарегистрированное устройс вом при 5 просвечивании 1-го участка объекта контроля, является радиационной характеристикой участка, а совокупность таких чисел— радиационной характеристикой объекта контроля. При полном обороте объекта кон- 10 троля вокруг продольной оси по величине отклонения радиационной характеристики участка от среднего значения можно судить о величине разностенности.

В процессе измерения объект контроля 15 совершает два оборота вокруг продольной оси, что составляет два этапа измерения.

На первом этапе снимается радиационная характеристика объекта контроля и параллельно определяется среднее значение 20 интенсивности ионизирующего излучения, прошедшего через m участков-сегментов контроля. по формуле ц

NN1+N2+" +Nm 1=1 ()

П3 m где Nt — радиационная характеристика участка при повороте объекта контроля на угол

360 /т;

m — количество контролируемых участков-сегментов.

На функциональной шкале (фиг. 3) приведены значения изменения радиационных характеристик участков Ni и показана их функциональная связь с качеством участка объекта контроля. Положительное направление функциональной шкалы совпадает с возрастанием числа N. На функциональной шкале зона годности — промежуток значений чисел йь получаемых при годных по разностенности участках объекта контроля, ограничена снизу и сверху нижней N< и верхней NB границами, т.е, числами, соответствующими минимальному и максимальному значениям числа N на этом промежутке.

Границы зоны годности определяются по формулам где е численно равно значению отклонения интенсивности излучения, прошедшего через объект контроля, от среднего(номинального) значения и связано с отклонением толщины стенок объекта контроля от заданных значений, определяемых допуском. При этом г имеет конкретное значение для каждого типоразмера объекта контроля.

Промежуток значений числа и на функциональной шкале при контроле бракованного по разностенности участка объекта контроля, когда происходит отклонение контролируемого параметра в большую сторону от нормы, условно обозначен как

"Брак" (первый вид отклонения параметра) и ограничен численным значением нижней границы зоны годности N<.

Аналогично промежуток значений чисел

N на функциональной шкале при контроле бракованного по разностенности участка объекта контроля. когда происходит отклонение контролируемого параметра в меньшую сторону от нормы, условно обозначен как "Брак" (второй вид отклонения параметра) и ограничен численным значением верхней границы зоны годности Ne.

Следовательно, оценка качества по величине разностенности производится по условию при этом; когда параметр находится в поле допусков, участок годен, а если он выходит за допуск в ту или другую сторону, участок дефектен (брак).

Таким образом, в устройстве по окончании первого оборота объекта контроля вокруг продольной оси, определяется N, далее определяется интервал изменения интенсивности излучения, равный N + е, при котором контролируемый участок объекта контроля считается годным, На этом первый этап контроля заканчивается. При повторном повороте объекта контроля (второй этап контроля) по каждому участку снимается радиационная характеристика йь фиксируется факт достижения граничных условий и определяется ее нахождение в одной из зон на функциональной шкале.

Результат контроля анализируется и связывается с одним из параметров качества.

Исполнительный механизм 2 осуществляет установку контролируемого участка объекта контроля в зону контроля, дискретно вращая объект контроля вокруг продольной оси, а также выдает сигнал о наличии объекта контроля 4 в зоне контроля; в частности, в случае отсутствия объекта контроля в зоне контроля на выходе устанавливается сигнал "логическая единица", а при наличии — сигнал "логический нуль", Исполнительным механизмом 2 производится также, в случае необходимости, маркирова13

1777157

10

25

35

55 ние выявленных в резул тате контроля дефектных участков.

Блок задания и контроля уставок 11 работает следующим образом. При поступлении на установочный вход блока 11 задания и контроля уставок импульсного сигнала триггер 14 устанавливается в состояние "0"., Значения чисел N>, N>, задающих граничные условия согласно функциональной шкале, устанавливаются кодированными сигналами, поступающими на адресные входы блоков 11 и далее на адресные входы группы мультиплексоров 12,1...12.п, при этом к их выходам подключаются соответствующие информационные входы и сигналы, присутствующие на них, поступают на выходы группы мультиплексоров. Когда на всех входах элемента И 13 сигналы равны "1", что говорит о том, что значение поступающего на информационные входы блока 11 задания и контроля уставок числа совпадает с набранным с помощью сигналов, подаваемых на адресные входы, значением, на выходе элемента И 13 появляется сигнал "1", устанавливающий триггер 14 в состояние

"1", при этом на информационном выходе объекта 11 задания и контроля уставок установится также сигнал "1".

Блок 15 оценки результатов контроля работает следующим образом. Информационным входам блока 15 оценки результатов контроля и подключенным к ним входам дешифоатора 19 можно приписать веса 2О,2",. .2,2 . Тогда .; совокупность сигналов на ийформационных входах блока 15 оценки результатов контроля можно рассматривать как четырех разрядное число, величина которого однозначно определяет состояние участка объекта контроля. Подключив первый и четвертый информационные входы блока 15 оценки результатов контроля к сигналам "1" и "0" соответственно, а информационные выходы первого 11.1, второго 11.2 блоков задания и контроля уставок к второму и третьему информационным входам блока 15 оценки результатов контроля соответственно, обусловливают работу последнего по функциональной шкале, приведенной на фиг. 3.

Таким образом, каждой зоне, выделенной на функциональной шкале и отражающей состояние участков объекта контроля по разностенности, соответствуют определенные числа на входе дешифратора 19 и определенные состояния выходов. подключенных к одноименным входам данных мультиплексоров 16,1„,16.3.

Перед началом работы задатчиком адреса 18, который может управляться, например, переключателем (на фиг. 1 не показан), устанавливается код функциональной шкалы (по которой будет работать устройство), управляющий по адресным входам переключения мультиплексоров 16.1...16.3. При этом к выходам мультиплексоров будут подключены одноименные входы данных, с которыми соединены соответствующие выходы дешифратора 19. В начальный момент времени импульсным сигналом, поступающим на второй управляющий вход блока

15 оценки результатов контроля, триггер 20 устанавливается в состояние "0", при этом дешифратор 19 заперт и на его выходах устанавливаются сигналы "0", иными словами, блок 15 оценки результатов контроля отключен и на его выходах также установятся . сигналы "0". При поступлении импульсного сигнала на первый управляющий вход блока

15 оценки результатов контроля триггер 20 устанавливается в состояние "1", давая тем самым разрешение на преобразование входных сигналов в десятичный позиционный код дешифратором 19, последний открывается и на одном из его выходов устанавливается сигнал " 1", т,е. блок 15 оценки результатов контроля включается.

В случае, если контролируемый участок объекта контроля годен. сигнал "1" поступит на выход второго мультиплексора 16.2. В случае, если контролируемый участок объекта контроля бракован, сигнал "1" поступит на выход первого 16.1 или третьего 16,3 мультиплексора согласно функциональной шкале, по которой работает блок 15 оценки результатов контроля, а также на выход элемента ИЛИ 17.

Возможны два режима работы блока 21 управления процессом контроля и устройством в целом: режим внутренней синхронизации или автоматический режим, когда сигнал начальной установки цикла контроля

"Сброс-пуск" вырабатывается вторым формирователем 24 импульсов по заднему фронту строб-импульса с некоторой задержкой (паузой) Ж по отношению к нему, поступающего на первый вход второго формирователя 24 импульсов с выхода таймера 22 через выключатель 27; режим внешнего пуска, при котором сигнал

"Сброс-пуск" вырабатывается вторым 42 формирователем импульсов по сигналу, поступающему на его второй вход с выхода третьего формирователя 25 импульсов, который управляется сигналом "Пуск" по первому входу с каких-либо внешних устройств, а по второму — элементом запуска 26, Выбор режима работы блока управления 21 осуществляется выключателем 27.

1777157

5.

55 блок 21 управления процессом контроля работает следующим образом. Второй формирователь 24 импульсов при включении напряжения питания устройства или по сигналу, поступающему на одни из его входов, вырабатывает импульс "Сброс-пуск", поступающий с его выхода на выход начальной установки цикла контроля блока 21 управления процессом контроля и на вход таймера 22, при этом последний запускается на отработки строб-импульса и на его выходе появляется строб-импульс, длительность которого равна времени измерения устройства t.

Строб-импульс с выхода таймера 22 поступает на выход управления повторными циклами блока 21 управления процессом контроля и на входы первого формирователя 23 импульсов и выключателя 27, По окончании времени измерения по заднему фронту строб-импульса, поступающего на вход первого формирователя 23 импульсов, последний вырабатывает импульсный сигнал "Конец измерений", поступающий на выход конца цикла контроля блока 21 управления процессом контроля.

Далее, если блок 21 управления процессом контроля работает в режиме внутренней синхронизации, второй формирователь 24 импульсов по заднему фронту строб-импульса, пришедшего на его первый вход через выключатель 27, вырабатывает сигнал

"Сброс-пуск" с задержкой ht, который поступает на выход начальной установки цикла контроля блока 21 управления процессом контроля и на вход таймера 22, запуская последний на отработку строб-импульса, и т.д, В случае, если выключатель 27 отключен (режим внешнего пуска), второй формирователь 24 импульсов находится в режиме ожидания сигнала "Пуск", поступающего с входа блока 21 управления процессом контроля или с элемента запуска 26 соответственно на первый или второй входы третьего формирователя 25 импульсов, который по переднему фронту формирует импульсный сигнал, поступающий с его выхода на второй вход второго формирователя 24 импульсов.

Необходимо также отметить, что сигналом "Пуск", поступающим с выхода третьего формирователя 26 импульсов на второй вход второго формирователя 24 импульсов в момент отработки таймером строб-импульса, последний прерывается независимо от стадии отработки, при этом второй формирователь 24 импульса вырабатывает импульсный сигнал "Сброс-пуск", который запускает таймер на повторную отработку строб-импульса.

Таким образом, вход блока 21 управления процессом контроля для запуска его на измерение с внешних устройств является приоритетным или асинхронным.

Блок 32 управления усреднением работает следующим образом. В исходном состоянии, когда на входе сигнализации о наличии обьекта контроля 40.4 блока 32 управления усреднением установлен сигнал

"1", в нем происходят следующие процессы: первый 37.1, второй 37,2 D-триггеры соответственно устанавливаются в состояние

"1" и "0" сигналом "1", поступающим на их установочные входы через первый элемент

ИЛИ 39.1; третий 37,3, четвертый 37.4, пятый

37.5 D-триггеры устанавливаются в состояние "0"; первый 38.1, третий 38.3, восьмой 38.8 элементы И открыты сигналом "1", поступающим на их входы с прямого выхода первого 37.1 и инверсного выхода второго 37.2

D-триггеров, при этом, в случае поступления на информационный вход 40.1 блока 32 управления усреднением последовательности импульсов со средней скоростью счета N, последняя, пройдя через первый вход восьмого элемента И 38.8, четвертый элемент

ИЛИ 39.4, появится на втором выходе 41.2 блока 32 управления усреднением с такой же средней скоростью счета N; второй 38.2, четвертый 38.4. пятый 38.5, шестой 38.6, седьмой 38.7, девятый 38.9 элементы И заперты сигналом "0", поступающим на их входы с прямых или инверсных выходов с первого по пятый D-триггеров, при этом на первом 41.1, четвертом 41.4 выходах блока 32 управления усреднением установится сигнал "0", соответственно поступающий на них с выходов девятого 38.9, шестого 38.6 элементов И, а на третьем 41.3, пятом 41.5 выходах блока 32 управления усреднением установится сигнал "1", поступающий соответственно по цепям: вход сигнализации о наличии объекта контроля 40.4, первый вход первого элемента ИЛИ 39.1, выход первого элемента ИЛИ 39.1, первый вход третьего элемента ИЛИ 39.3, выход третьего элемента ИЛИ 39.3, третий выход

41.3, четвертый вход 40.4, первый вход первого элемента ИЛИ 39.1, выход первого элемента ИЛИ 39.1, первый вход и выход второго элемента ИЛИ 39,2, пятый выход 41.5.

В случае поступления импульсов на вход начальной установки 40,2, вход конца цикла контроля 40.3 блока 32 управления усреднением состояние элементов в нем не изменяется. и в таком состоянии блок 32

1777157

10

35

50

55 управления усрс. .Дi E алием ьыжет нэходитьсл как угодно долго.

B дальнейшем необходимо учитывать, что для нормального функционирования блока 32 управления усреднением необходимо, чтобы на его вход начальной установки 40.2 и вход конца цикла контроля 40,3 поступали импульсы "Сброс-пуск" и "Конец измерения", причем импульс "Сброс-пуск" должен поступить раньше, чем импульс "Конец измерения", кроме того, на входе сигна-. лизации о наличии объекта контроля 40.4 блока 32 управления усреднением должен быть установ
