Быстродействующий электродинал\ический л1ел\бранный клапан

Быстродействующий электродинал\ический л1ел\бранный клапан

Иллюстрации

Показать все

Реферат

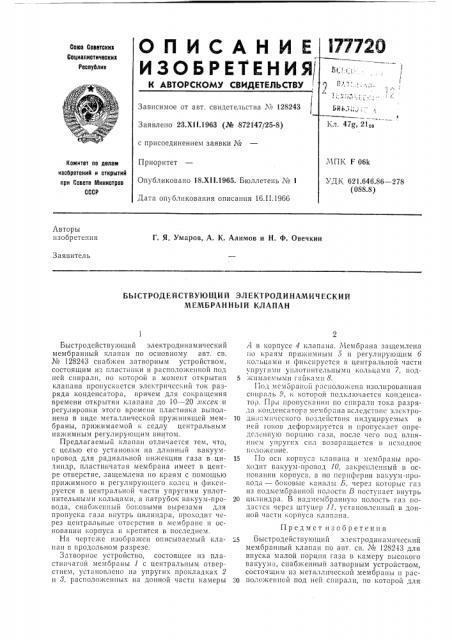

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сс1оа Соеетскиа

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 128243 !, 21то

Заявлено 23.XI I.1963 (№ 872147/25-8) с присоединением заявки №

Приоритет

Опубликовано 18.Х11.1965. Бюллетень ¹ 1

Дата опубликования описания 1б.П.19бб

061с

Комитет по делам изобретеиий и открытий при Совете Мииистрое

СССР

1.646.86 — 278

088.8) Авторы изобретения

Г. Я. Умаров, A. К. Алимов и Н. Ф. Овечкин

Заявитель

БЫСТРОДЕЙСТВУЮЩИЙ ЭЛЕКТРОДИНАМИЧЕСКИЙ

МЕМБРАННЫЙ КЛАПАН

Быстродействующий электродинамический мембранный клапан по основному авт. св. № 128243 снабжен затворным устройством, состоящим из пластинки и располо5кеиной под пей спирали, па которой В момент открытия клапана пропускается электрический ток разряда конденсатора, причем для сокращения времени открытия клапана до 10 — 20 11ксек и регулировки этого времени пластинка выполнена в виде металлической пружинящей мембраны, при>кимаемой к седлу центральным нахкимным регулиру1ощим ьинтом.

Предлагаемый клапан отличается тем, что, с целью его установки на длинный вакуумировод для радиальной инжекции газа в цилиндр, плястинчятяя меморана имеет в центре отверстие, защемлена по краям с помощью прижимного и регулирующего колец и фиксируется в центральной части упругими уплотНИТЕЛЬНЫМИ КОЛЪЦЯМИ, 3 IBTP)ÎOÅ ВЯКУУМ-11РОвада, сняб;1 енпый 601;Овыми вырезами пропуска газа внутрь цилиндра, проходи — «Cрез центральные отверстия в мембране и основании корпуса и крепится в последнем.

На чертеже изображен описываемый клапан в продольном разрезе.

Затворное устройство, состоящсе из пластипчатай мемораны 1 с центральным отверстием, установлена па упругих прокладках 2 и 5, расположенных на донной части камеры

А в корпусе 4 клапана. 151ембрана защемлена па краям прижимным 5 li регулирующим 6 кольцами и фиксируется в центральной части упругHifif уплатнительными кольцами 7, подЭ

5:кнмаei1 i if» гайкаhiff h.

Под мcмбранай р3сположсна изолированна!1 спираль 9, к которой подключается ко11денсаТо 1. При прапускапип по спирали тока разряд3 конденсатора мембрана ьслсдствис элсктро10 ди;13мпчсскаго воздействия пндуцируемых в !

1ей гоков деформируется и пропускает определенную порцию газа, после чсго пад влияlllicм упруп!х сил возвращается в исходпос полажение.

15 110 oclf корпуc2 .лавана и мемар2ны Ilpoходит вакуум-провод 10, закрепленный в основании корпуса, а па периферии вакуум-провода — боковые кяналь: Б, через которые газ из подмембра1гной полости В поступает внутрь

20 цилиндра. В надмсмбранную полость газ ifoдастся через штуцер 11, установленный в донной части корпуса клапана.

Предмет изобретения

25 Быстродейстьующий электродинамичсский мембранный клапан по авт. св. № 128243 для

ВПУСКЯ МЯЛОИ ПОРЦ1!И ГЯЗЯ В 1 ЯМЕРУ ВЫСОI ОГО вакуумы, снабженный затворным устройством, состоящим пз метЯллнческой мембраны 1! р3с"-0 положенной под ней спирали, по которой для

177720

Составитель М. Дубнер

Редактор Л. А, Ильина Техред Л. К. Ткаченко

Корректоры: О. И. Попова и Л. В. Тюняева. аказ 20/9 Тираж 1275 Формат бум. 00;к90 /в Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобрстений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 кратковременного открывания клапана пропускается электрический ток разряда конденсатора, отличающийся тем, что, с целью установки его на длинный вакуум-провод для радиальной инжекции газа в цилиндр, пластинча|ая мембрана выполнена с центральным отверстием, защемлена по краям с помощью прижимного и регулирующего колец и фиксируется в центральной части упругими уплотнительными кольцами, где патрубок ваIcyyiII-пРовода, имеющий 6DKOBbIP BblPe3bl дли

5 пропуска газа внутрь цилиндра, проходит через центральные отверстия в мембране и основании корпуса и крепится в последнем.
