Реферат

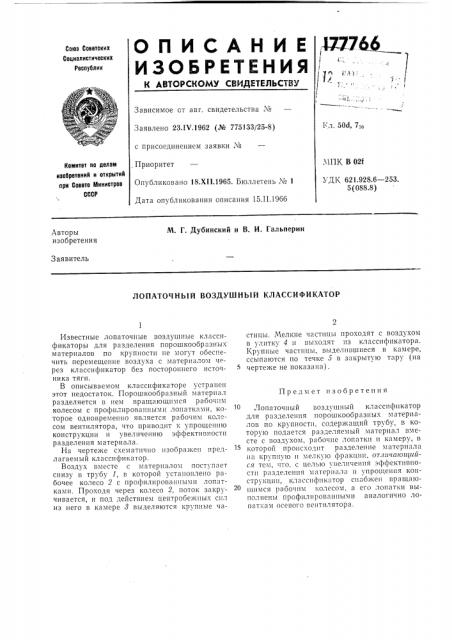

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ,.LU766

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 50с1, 7-о

Заявлено 23.IV.1962 (¹ 775133/25-8) с присоединением заявки «¹

МПК В 02f

УДК 621.928.6 — 253.

5(088.8) Приоритет

Опубликовано 18.Xll.1965. Бюллетень ¹ 1

Дата опубликования описания 15.II.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

М. Г. Дубинский и В. И. Гальперин

Авторы изобретения

Заявитель

ЛОПАТОЧНЪ|Й ВОЗДУШНЫЙ КЛАССИФИКАТОР стицы. Мелкие частицы проходят с воздухом в улитку 4 и выходят из классификатора.

Крупные частицы, выделньшиеся в камере, ссыпаются по течке 5 в закрытую тару (на чертеже не показана).

Лопаточный воздушный классификатор для разделения порошкообразных материалов по крупности, содержащий трубу, в которую подается разделяемый материал вместе с воздухом, рабочие лопатки и камеру, в которой происходит разделение материала на крупную н мелкую фракции, от.шчпюи1ийся тем, что. с целью увеличения эффективности разделения материала и упрощения конструкции, классификатор снабжен вращающимся рабочим колесом, а сго лопатки выполнены профилированными аналогично лопат ai> осевого вентилятора.

Известные лопаточные воздушные классификаторы для разделения порошкообразных материалов по крупности не могут обеспечить перемещение воздуха с материалом через классификатор без постороннего источника тяги.

В описываемом классификаторе устранен этот недостаток. Порошкообразный материал разделяется в нем вращающимся рабочим колесом с профилированными лопатками, которое одновременно является рабочим колесом вентилятора, что приводит к упрощению конструкции и увеличению эффективности разделения материала.

На чертеже схематично изображен предлагаемый классификатор.

Воздух вместе с материалом поступает снизу в трубу 1, в которой установлено рабочее колесо 2 с профилированными лопатками. Проходя через колесо 2, поток закручивается, и под действием центробежных c t. 1 из него в камере 3 выделяются крупные чаПредмет изобретения

177766

Л
