Устройство для проращивания семян
Иллюстрации
Показать всеРеферат
Использование: изобретение относится к средствам выращивания зеленых кормов гидропонным способом. Сущность изобретения : устройство выполнено в виде герметизированного шкафа. В верхней части шкафа расположена труба для подвода воздуха с коллектором. Параллельно воздушным коллекторам установлены коллекторы для распределения распыливаемой воды. Воздушный и водяной коллекторы соединены между собой патрубком, обеспечивающим подачу сжатого воздуха в зону распыления воды. Предусмотрен электронагреватель и система регулирования влажности воздуха. Устройство обеспечивает одновременную подачу воздуха и воды в режиме полива и отдельно подачу воздуха в режиме вентиляции шкафа проращивания. 2 ил
СОЮЗ СОВЕТСКИХ
СОЦИАЛ ИСТИЧ Е СКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР

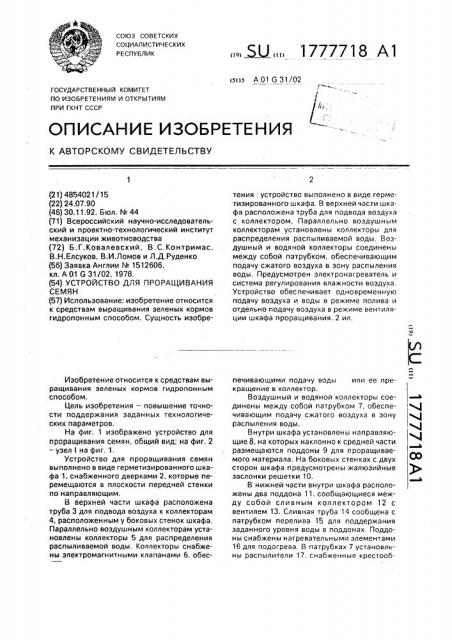

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4854021/15 (22) 24.07.90 (46) 30.11.92. Бюл. ¹ 44 (71) Всероссийский научно-исследовательский и проектно-технологический институт механизации животноводства (72) Б. Г. Ковалевский, В. С. Контримас, В.Н.Елсуков, В.И.Ломов и Л,Д.Руденко (56) Заявка Англии ¹ 1512606, кл. А 01 G 31/02, 1978. (54) УСТРОЙСТВО ДЛЯ ПРОРАЩИВАНИЯ
СЕМЯН (57) Использование: изобретение относится к средствам выращивания зеленых кормов гидропонным способом. Сущность изобреИзобретение относится к средствам выращивания зеленых кормов гидропонным способом.
Цель изобретения — повышение точности поддержания заданных технологических параметров, На фиг, 1 изображено устройство для проращивания семян, общий вид; на фиг. 2 — узел 1 на фиг. 1.
Устройство для проращивания семян выполнено в виде герметизированного шкафа 1, снабженного дверками 2, которые перемещаются в плоскости передней стенки по направляющим, В верхней части шкафа расположена труба 3 для подвода воздуха к коллекторам
4, расположенным у боковых стенок шкафа.
Параллельно воздушным коллекторам установлены коллекторы 5 для распределения распыливаемой воды. Коллекторы снабжены электромагнитными клапанами 6, обес„.,5U„„1777718 А1 тения: устройство выполнено в виде герметизированного шкафа. В верхней части шкафа расположена труба для подвода воздуха с коллектором. Параллельно воздушным коллекторам установлены коллекторы для распределения распыливаемой воды. Воздуш н ый и водя ной коллекторы соединен ы между собой патрубком, обеспечивающим подачу сжатого воздуха в зону распыления воды. Предусмотрен электронагреватель и система регулирования влажности воздуха.
Устройство обеспечивает одновременную подачу воздуха и воды в режиме полива и отдельно подачу воздуха в режиме вентиляции шкафа проращивания. 2 ил. печивающими подачу воды или ее прекращение в коллектор.
Воздушный и водяной коллекторы соединены между собой патрубком 7, обеспечивающим подачу сжатого воздуха в зону распыления воды.
Внутри шкафа установлены направляющие 8, на которых наклонно к средней части размещаются поддоны 9 для проращиваемого материала, На боковых стенках с двух сторон шкафа предусмотрены жалюзийные заслонки решетки 10.
В нижней части внутри шкафа расположены два поддона 11, сообщающиеся между собой сливным коллектором 12 с вентилем 13. Сливная труба 14 сообщена с патрубком перелива 15 для поддержания заданного уровня воды в поддонах. Поддоны снабжены нагревательными элементами
16 для подогрева. В патрубках 7 установлены распылители 17, снабженные крестооб1777718 разной направляющей 18 и патрубком для подачи воды 19, который соединен с коллектором 5 с помощью накидной гайки 20, Патрубок для подачи воздуха соединен с воздушным коллектором 4 с помощью гайки 5
21. Управление жалюзийными заслонками
10 осуществляется посредством тяг 22. связанных шарнирно с заслонками и клапанами для подачи воздуха, Подача воды в коллекторы 5 регулируется посредством 10 электромагнитных клапанов 23, Устройство работает следующим образом.
Проращиваемый материал в необходимом количестве распределяют ровным сло- 15 ем по поддонам 9, которые устанавливают в шкаф 1 на направляющие 8 с уклоном к средней части шкафа, После заполнения шкафа дверки 2 закрываются.
Для создания необходимой температу- 20 ры (21 С) включаются в электрическую сеть нагреватели 16, которые находятся в поддонах 11, заполненных водой. При достижении заданной температуры нагреватели автоматически отключаются, При снижении 25 температуры нагреватели по команде датчика температуры включаются повторно, Испарение подогреваемой воды обеспечивает необходимую (80 — 90%) влажность воздуха в шкафу проращивания, 30
Проращиваемый материал в соответствии с заданной программой периодически поливается путем одновременной подачи воды в коллектор 5 через электромагнитные вентили 6 и сжатого воздуха в коллекторы 4. 35
Сжатый воздух поступает в патрубок 7 и через крестообразную направляющую в распылитель 17 и воздействует на струю жидкости, поступающую в патрубок 19. На выходе из распылителя под воздействием струи воздуха образуется аэрозоль, которая распространяется над поверхностью поддона 9 и увлажняет проращиваемый материал. Полив кратковременный (до 30 с). После полива температура воздуха в шкафу снижается и по команде датчика включаются нагревательные элементы 16, При превышении температуры воздуха в шкафу после окончания полива при отключенной подаче воды посредством электромагнитных клапанов 6 в пространство между поддонами 9 подается сжатый воздух через коллекторы 4, избытки которого удаляются из шкафа через жалюзи 10, которые открываются с помощью тяг 22 в момент подачи сжатого воздуха. При этом тяги 22, связанные с хвостовиком клапана 6, воздействуют на жалюзи, соответственно открывая или закрывая их.
Формула изобретения
Устройство для проращивания семян, включающее шкаф с вертикально установленными рядами стеллажей, систему подачи воздуха с коллекторами и распылителями, о т л и ч а ю щ е е с я тем, что, с целью повышения точности поддержания заданных технологических параметров, шкаф снабжен жалюзи, связанными общей тягой с клапанами системы подачи воздуха.
1777718
Составитель Т.Андреева
Техред М.Моргентал Корректор С.Пекарь
Редактор О.Стенина
Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
Заказ 4142 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Мссква, Ж-35, Раушская наб., 4/5
