Реферат



Сущность изобретения: помещение для содержания птиц включает переднюю с выходом , заднюю, боковые стенки и пол. По углам помещения и в средней части боковых стенок установлены переносные генераторы инфразвука, выполненные с изменяющейся частотой и мощностью. При эксплуатации помещения генераторы размещают с условием пересечения их секторов облучения. После включения генератора плавно изменяют частоту и наращивают мощность излучения так, чтобы птица спокойно перемещалась в зону разгрузки, 1 з.п ф-лы, 2 ил.

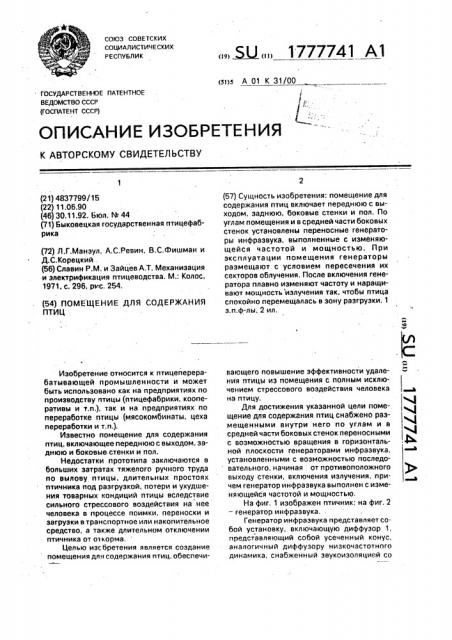

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 К 31/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3

4 4 Ц

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4837799/15 (22) 11.06.90 (46) 30.11.92. Бюл. М 44 (71) Быковецкая государственная птицефабрика (72) Л.Г.Манэул, А.С.Ревин, В,С.Фишман и

Д.С.Корецкий . (56) Славин P.M, и Зайцев А.Т. Механизация и электрификация птицеводства. М.; Колос, 1971, с. 296, рис. 254. (54) ПОМЕЩЕНИЕ ДЛЯ СОДЕРЖАНИЯ

ПТИЦ

Изобретение относится к птицеперерабатывающей промышленности и может быть использовано как на предприятиях по производству птицы (птицефабрики, кооперативы и т.п,), так и на предприятиях по переработке птицы {мясокомбинаты, цеха переработки и т,п.).

Известно помещение для содержания птиц, включающее переднюю с выходом, заднюю и боковые, стенки и пол.

Недостатки прототипа заключаются в больших затратах тяжелого ручного труда по вылову птицы, длительных простоях птичника под разгрузкой, потери и ухудшения товарных кондиций птицы вследствие сильного стрессового воздействия на нее человека в процессе поимки, переноски и загрузки в транспортное или накопительное средство, а также длительном отключении птичника от о1 корма, Целью иэсбретения является создание помещения для содержания птиц, обеспечи„БЦ „, 1777741 А1 (57) Сущность изобретения: помещение для содержания птиц включает переднюю с выходом, заднюю, боковые стенки и пол. По углам помещения и в среднейчасти боковых стенок установлены переносные генераторы инфразвука, выполненные с изменяющейся частотой и мощностью. При эксплуатации помещения генераторы размещают с условием пересечения их секторов облучения. После включения генератора плавно изменяют частоту и наращивают мощность "излучения так, чтобы птица спокойно перемещалась в зону разгрузки. 1 з.п.ф-лы, 2 ил. вающего повышение эффективности удаления птицы из помещения с полным исключением стрессового воздействия человека на птицу.

Для достижения указанной цели помещение для содержания птиц снабжено размещенными внутри него по углам и в средней части боковых стенок переносными с возможностью вращения в горизонтальной плоскости генераторами инфраэвука, установленными с воэможностью последовательного, начиная от противоположного выходу стенки, включения излучения, причем генератор инфразвука выполнен с изменяющейся частотой и мощностью.

На фиг. 1 изображен птичник; на фиг. 2 — генератор инфразвука.

Генератор инфразвука представляет собой установку, включающую диффуэор 1, представляющий собой усеченный конус, аналогичный диффуэору низкочастотного динамика, снабженный эвукоизоляцией со

1777741 всех сторон, кроме стороны, обращенной к птице, и жестко смонтированный на поворотной платформе 2, с возможностью вращения в горизонтальной плоскости посредством привода 5. Платформа содержит ручку 3, служащую для переноски, и стальную ось 4 со шлицевым зацеплением, которым она сопряжена с приводом 5, включающим червячный редуктор 6 и электродвйгатель 7. Привод 5 жестко закреплен на решетчатом каркасе 8. И диффузор 1, и элек"тродвигатель 7 запитываются: диффузор— от генератора частоты, скелетная схема которого включает блок питания, сам генератор с плавным регулятором частоты, усилитель мощности с плавным регулятором мощности, выполненные из стандартных радиоэлементов, а электродвигатель— от осветительной электросети. При этом управление частотой колебания и мощностью излучения, а также разворотами диффузора может быть выведено к пульту управления, размещенному, например, у входа в птичник, или.в любом другом удобном месте, либо размещено на самом устройстве разгрузки птичника (переносной вариант), Указанные элементы управления (кнопки, пускатели, резисторы, конденсаторы и т,д.) решены стандартными серийными средствами и здесь не рассматриваются.

Порядок работы. Генераторы инфразвука 1 размещают в птичнике с таким расчетом, чтобы секторы их облучения пересекались и не оставалось зон вне их досягаемости, кроме зоны у выхода из птичника, где установлено устройство подачи птицы (по ранее поданной заявке). После этого оператор включает генератор инфразвука и, плавно изменяя частоту излучения, а также плавно наращивая его мощность (плавно вращает две ручки), визуально контролирует перемещение птицы, Запрещается резко повышать мощность излучения, птица не должна убегать, а должна спокойно, но быстро перемещаться от устройства разгрузки в зону, где нет облучения (дискомфорта), в данном случае в дверной проем и

5 где работает устройство подачи птицы. После завершения разгрузки птичника оператор выключает генераторы инфразвука, отключает электропитание, переносит их в другой птичник, и цикл разгрузки повторя10 ется.

Положительный эффект от эксплуатации помещения для содержания птиц выражается не только в росте производительности труда в 2,5 — 3 раза, механизации труд15 нейшего процесса в птицеводстве, который повсеместно проводился вручную и требовал огромных затрат тяжелого ручного тру-. да, длительности его, долгого отвлечения птичника из цикла выращивания, но и в лик20 видации сильного стрессового воздействия человека на птицу в процессе ее поимки, переноски и т,п., и, тем самым, повышении ее товарных кондиций, ликвидации потерь веса.

25 Формула изобретения

1. Помещение для содержания птиц, включающее переднюю с выходом, заднюю, боковые стенки и пол, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности

30 удаления птицы из помещения с полным .исключением стрессового воздействия человека на птицу, оно снабжено размещенными внутри него по углам и в средней части боковых стенок переносными генераторами

35 инфразвука, установленными с возможностью вращения в горизонтальной плоскости и последовательного, начиная от противоположной выходу стенки, включения излучения.

40 2. Помещение по п.1, о т л и ч а ю щ е ес я тем, что генераторы инфразвука выполнены с изменяющимися частотой и мощностью, 1777741

Фиг.t

Составитель Л.Манзул Фл-g

Техред М.Моргентал Корректор О.Густи

Редактор З.Ходакова
