Реферат



Сущность изобретения: три П-образных элемента шарнирно последовательно соединены между собой. При горизонтальном положении П-образных элементов они образуют кровать. При повороте крайних элементов против часовой стрелки в вертикальное положение образуется кресло , по часовой стрелке - столик. Крепятся крайние элементы в рабочих положениях планками. 1 з.п.ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

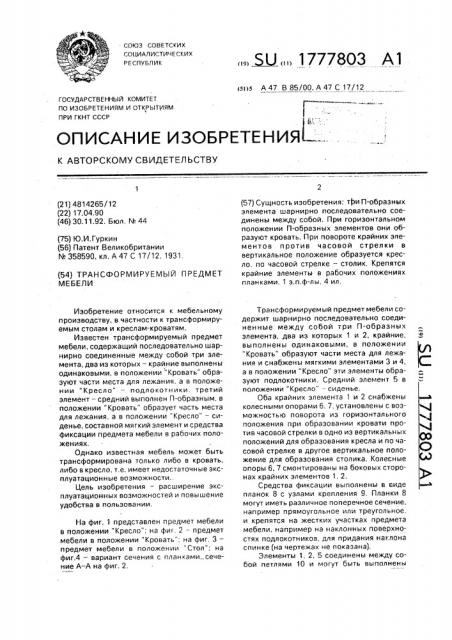

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4814265/12 (22) 17.04.90 (46) 30.11.92. Бюл. N 44 (75) Ю.И.Гуркин (56) Патент Великобритании

N 358590, кл. А 47 С 17/12. 1931. (54) ТРАНСФОРМИРУЕMblЙ ПРЕДМЕТ

МЕБЕЛИ

Изобретение относится к мебельному производству. в частности к трансформируемым столам и креслам-кроватям.

Известен трансформируемый предмет мебели, содержащий последовательно шарнирно соединенные между собой три элемента, два из которых — крайние выполнены одинаковыми, в положении "Кровать" образуют части места для лежания, а в положении "Кресло" — подлокотники. третий элемент — средний выполнен П-образным, в положении "Кровать" образует часть места для лежания, а в положении "Кресло" — сиденье, составной мягкий элемент и средства фиксации предмета мебели в рабочих положениях.

Однако известная мебель может быть трансформирована только либо в кровать, либо в кресло, т.е. имеет недостаточные эксплуатационные возможности..

Цель изобретения — расширение эксплуатационных возможностей и повышение удобства в пользовании.

На фиг. 1 представлен предмет мебели в положении "Кресло"; на фиг. 2 — предмет мебели в положении "Кровать"; на фиг. 3— предмет мебели в положении "Стол"; на фиг.4.— вариант сечения с планками„сечение А — А на фиг. 2.

„„. Ж „„1 777803 А1

Тра нсформируемый предмет мебели содержит шарнирно последовательно соединенные между собой три П-образных элемента, два из которых 1 и 2, крайние, выполнены одинаковыми, в положении

"Кровать" образуют части места для лежания и снабжены мягкими элементами 3 и 4, а в положении "Кресло" эти элементы образуют подлокотники. Средний элемент 5 в положении "Кресло" — сиденье.

Оба крайних элемента 1 и 2 снабжены колесными опорами 6, 7, установлены с возможностью поворота из горизонтального положения при образовании кровати против часовой стрелки в одно из вертикальных положений для образования кресла и по часовой стрелке в другое вертикальное положение для образования столика. Колесные опоры 6, 7 смонтированы на боковых сторонах крайних элементов 1, 2.

Средства фиксации выполнены в виде планок 8 с узлами крепления 9. Планки 8 могут иметь различное поперечное сечение, например прямоугольное или треугольное, и крепятся на жестких участках предмета мебели, например на наклонных поверхностях подлокотников, для придания наклона спинке (на чертежах не показана).

Элементы 1, 2, 5 соединены между собой петлями 10 и могут быть выполнены

1777803 тонкостенными или толстостенными, с твердой или мягкой поверхностью — обшивкой, Трансформирумый предмет мебели используется следующим образом: в положении "Кровать" все три соединенных петлями элемента 1, 2 и 5 расположены последовательно горизонтально, при этом на крайних элементах 1, 2 размещены мягкие элементы

3, 4 сами они скреплены планками 8, а их колесные опоры 6, 7 расположены под средним элементом 5.

При трансформации предмета в положение "Кресло" крайние его элементы 1, 2 поворачиваются против часовой стрелки в одно из вертикальных положений, устанавливаются на колесные опоры 6, 7 и скрепляются с помощью планок 8 и узлов крепления

9, При этом один мягкий элемент 3 образует сиденье, другой 4 — спинку, При трансформации предмета в положение "Столик" крайние его элементы 1, 2 поворачиваются по часовой стрелке в другое вертикальное положение и скрепляются планками 8 и узлами крепления 9, при этом колесные опоры располагаются в полости среднего П-образного элемента 5.

Формула изобретения

1. Трансформируемый предмет мебели, содержащий последовательно шарнирно соединенные между собой три элемента, два из которых — крайние - выполнены одинаковыми, в положении "Кровать" образуют части места для лежания, а в положении

"Кресло" — подлокотники, а третий — средний элемент выполнен П-образным, в поло5 жении "Кровать" образует часть места для лежания, а в положении "Кресло" — сиденье, мягкий элемент и средства фиксации предмета мебели в рабочих положениях, о т л ич а ю шийся тем, что, с целью расширения

10 эксплуатационных возможностей и повышения удобства в пользовании, он снабжен колесными опорами, крайние из шарнирно соединенных элементов выполнены П-образными и установлены с возможностью по15 ворота из горизонтального положения при образовании кровати против часовой стрелки в одно из вертикальных положений для образования кресла и по часовой стрелке в другое вертикальное положение для обра20 зования столика, при этом колесные опоры смонтированы на обращенных к среднему элементу их боковых сторонах, в положении

"Столик" расположены во внутренней полости П-образного среднего элемента, а в по25 ложении "Кровать" — в зазоре между крайними, под средним элементом предмета мебели.

2. Трансформируемый предмет мебели по п.1,отл ича ю щи и с я тем,чтосредства

30 фиксации выполнены в виде планок, соединяющих крайние элементы предмета мебели в каждом из рабочих положений, 1777803

Составитель М. Рябова

Техред М.Моргентал Корректор Е. Папп

Редактор

Заказ 4146 Тираж Подписное

ВНИИХИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент". г, Ужгород, ул.Гагарина, 101
