Мундштук к ленточному прессу

Мундштук к ленточному прессу

Иллюстрации

Показать все

Реферат



Использование: производство сборных стеновых керамических изделий. Сущность изобретения: по центру корпуса мундштука установлена профилированная перегородка . Мундштук снабжен устройством для образования пазов и резки глиняного бруса в виде перемещающейся возвратно-поступательно траверсы с ножами. 1 ил.

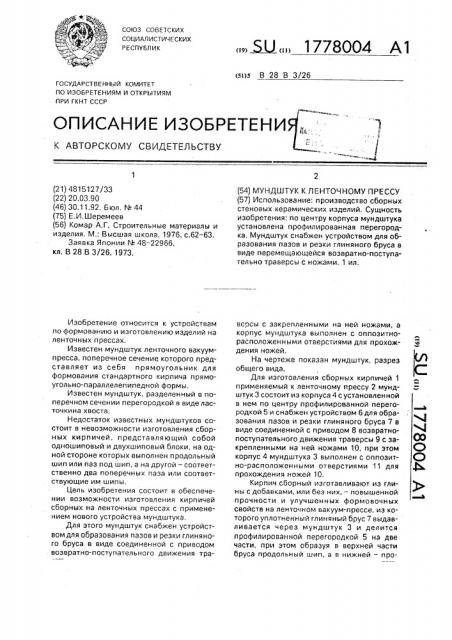

СОЮЗ СОВЕ1СКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л В 28 В 3/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4815127/33 (22) 20.03.90 (46) 30.11.92. Бюл. N. 44 (75) Е.И,Шеремеев (56) Комар А.Г. Строительные материалы и изделия, М,; Высшая школа, 1976, с.62 — 63, Заявка Японии N 48 — 22966, кл. В 28 В 3/26, 1973.

Изобретение относится к устройствам по формованию и изготовлению изделий на ленточных прессах, Известен мундштук ленточного вакуумпресса, поперечное сечение которого представляет из себя прямоугольник для формования стандартного кирпича прямоугольно-параллелепипедной формы.

Известен мундштук, разделенный в поперечном сечении перегородкой в виделасточкина хвоста, Недостаток известных мундштуков состоит в невозможности изготовления сборных кирпичей, представляющий собой одношиповый и двухшиповый блоки, на одной стороне которых выполнен продольный шип или паз под шип, а на другой — соответственно два поперечных паза или соответствующие им шипы, Цель изобретения состоит в обеспечении возможности изготовления кирпичей сборных на ленточных прессах с применением нового устройства мундштука.

Для этого мундштук снабжен устройством для образования пазов и резки глиняного бруса в виде соединенной с приводом возвратно-поступательного движения тра„„5UÄÄ 1778004 А1 (54) МУНДШТУК К ЛЕНТОЧНОМУ ПРЕССУ (57) Использование: производство сборных

cT8HoBblx керамических изделий, Сущность изобретения: по центру корпуса мундштука установлена профилированная перегородка, Мундштук снабжен устройством для образования пазов и резки глиняного бруса в виде перемещающейся возвратно-поступательно траверсы с ножами. 1 ил. версы с закрепленными на ней ножами, а корпус мундштука выполнен с оппозитнорасположенными отверстиями для прохождения ножей.

На чертеже показан мундштук, разрез общего вида.

Для изготовления сборных кирпичей 1 применяемый к ленточному прессу 2 мундштук 3 состоит из корпуса 4 с установленной в нем по центру профилированной перегородкой 5 и снабжен устройством 6 для образования пазов и резки глиняного бруса 7 в виде соединенной с приводом 8 возвратнопоступательного движения траверсы 9 с закрепленными на ней ножами 10, при этом С корпус 4 мундштука 3 выполнен с оппозит- (, ) но-расположенными отверстиями 11 для ф „ и рохожден и я ножей 10, Кирпич сборный изготавливают из глины с добавками, или без них, — повышенной

° авеле прочности и улучшенных формовочных свойств на ленточном вакуум-прессе, из которого уплотненный глиняный брус 7 выдавливается через мундштук 3 и делится профилированной перегородкой 5 на две части, при этом образуя в верхней части бруса продольный шип, а в нижней — про1778004

Составитель Е, Шеремеев

Техред М.Моргентал Корректор 3. Салко

Редактор Е. Ходакова

Заказ 4156 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 дольный паз под него, а за счет возвратнопоступательных движений от привода 8 ножами 10 через оппозитно-расположенные отверстия 11 траверсы 9, в верхней части бруса сверху образуются пазы, а в нижней части снизу образуются шипы с одновременной отрезкой изготовленных сборных кирпичей.

Формула изобретения

Мундштук к ленточному прессу, включаюший корпус и установленную в нем по центру профилированную перегородку, о тличающийся тем,что,сцелью обеспечения воэможности изготовления сборных кирпичей, он снабжен устройством

5 для образования пазов и резки глиняного бруса в виде соединенной с приводом возвратно-поступательного движения траверсы с закрепленными на ней ножами, а корпус мундштука выполнен с оппоэитно10 расположенными отверстиями для прохождения ножей.
