Дозатор сыпучего материала

Дозатор сыпучего материала

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для дозирования сыпучих материалов и может быть использовано для выгрузки из колонных аппаратов. Цель - повышение точности за счет увеличения равномерности схода материала по сечению бункера. При вращении горизонтального диска материал равномерно отбирается с нижнего сечения бункера через прорезь, образуя слой материала на неподвижном диске, сектора которого поочередно открывают толкателем, связанным с вращающимся диском и перемещающимся по кулачку. 2 ил.

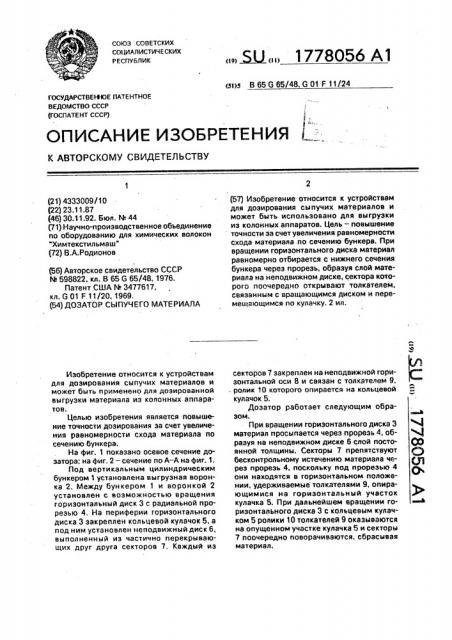

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УБЛИК (я)э В 65 G 65/48, G 01 F 11/24

ГОСУДАРСТВЕН-ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР

I (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4333009/10 (22) 23.11.87 (46) 30.11.92. Бюл. М 44 (71) Научно-производственное объединение по оборудованию для химических волокон

"Химтекстильмаш" (72) В;А.Родионов (56) Авторское свидетельство СССР

hh 598822, кл. В 65 6 65/48, 1976.

Патент США М 3477617, кл. G Ol F 11/20, 1969. (54) ДОЗАТОР СЫПУЧЕГО МАТЕРИАЛА

Изобретение относится к устройствам для дозирования сыпучих материалов и может быть применено для дозированной выгрузки материала из колонных аппаратов.

Целью изобретения является повышение точности дозирования за счет увеличения равномерности схода материала по сечению бункера.

На фиг. 1 показано осевое сечение дозатора; на фиг, 2 — сечение по А-А на фиг. 1.

Под вертикальным цилиндрическим бункером 1 установлена выгруэная воронка 2. Между бункером 1 и воронкой 2 установлен с возможностью вращения горизонтальный диск 3 с радиальной прорезью 4. На периферии горизонтального диска 3 закреплен кольцевой кулачок 5, а под ним установлен неподвижный диск 6, выполненный из частично перекрывающих друг друга секторов 7, Каждый иэ

„„. Ж, „1778056 А1 (57) Изобретение относится к устройствам для дозирования сыпучих материалов и может быть использовано для выгрузки иэ колонных аппаратов. Цель — повышение точности за счет увеличения равномерности схода материала.по сечению бункера. При вращении горизонтального диска материал равномерно отбирается с нижнего сечения бункера через прорезь, образуя слой материала на неподвижном диске, сектора которого поочередно открывают толкателем, связанным с вращающимся диском и перемещающимся по кулачку. 2 ил. секторов 7 закреплен на неподвижной горизонтальной оси 8 и связан с толкателем 9, - ролик 10 которого опирается на кольцевой кулачок 5.

Дозатор работает следующим образом.

При вращении горизонтального диска 3 материал просыпается через прорезь 4, образуя на неподвижном диске 6 слой постоянной толщины. Секторы 7 препятствуют бесконтрольному истечению материала через прорезь 4, поскольку под прорезью 4 они находятся в горизонтальном положении, удерживаемые толкателями 9, опирающимися на горизонтальный участок кулачка 5. При дальнейшем вращении гориэонтального диска 3 с кольцевым кулачком 5 ролики 10 толкателей 9 оказываются на опущенном участке кулачка 5 и секторы

7 поочередно поворачиваются, сбрасывая материал.

Формула из о 6 рете н и я. Дозатор сыпучего материала, содержащий вертикальный цилиндрический бункер с выгрузной воронкой, между которыми размещен с воэможностью вращения горизонтальный диск с радиальной прорезью, о тл и ч а ю шийся тем, что, с целью повышения точности дозирования за счет увеличения равномерности схода материала по сечеwe бункера, в него введены кольцевой кулачок, закрепленный на периферии горизонтального диска, и неподвижный горизонтальный диск, выполненный из частично

5 перекрывающих друг друга секторов, каждый из которых закреплен на неподвижной радиальной оси и связан с толкателем, причем неподвижный горизонтальный диск закреплен под подвижным, а толкатели

19 опираются на кольцевой кулачок.

1778056

Составитель В. Ефимов

Редактор С. Кулакова Техред M.Mîðãåêòàë Корректор Т. Палий

Заказ 4159 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-36, Раушская наб., 4/5

Производственно-издательский комбинат "Патент",.r. Ужгород, ул.Гагарина, 101
