Устройство для изготовления длинномерных изделий, например ремней

Устройство для изготовления длинномерных изделий, например ремней

Иллюстрации

Показать все

Реферат



Использование: кожгалантерейное производство. Сущность изобретения: устройство содержит станину, штампы, их приводы, приводной ролик, прижимной ролик, установленный на оси, которая консольно смонтирована в шаровой опоре с возможностью углового перемещения и взаимодействия с концевым выключателем. При работе устройства штампы обеспечивают соответственно пробивку отверстий в ремне и замысовку его концов. В случае, если заготовка закончилась, ось прижимного ролика опускается, срабатывает связанный с ней концевой выключатель , и устройство останавливается. 1 з.п. ф-лы, 5 ил.

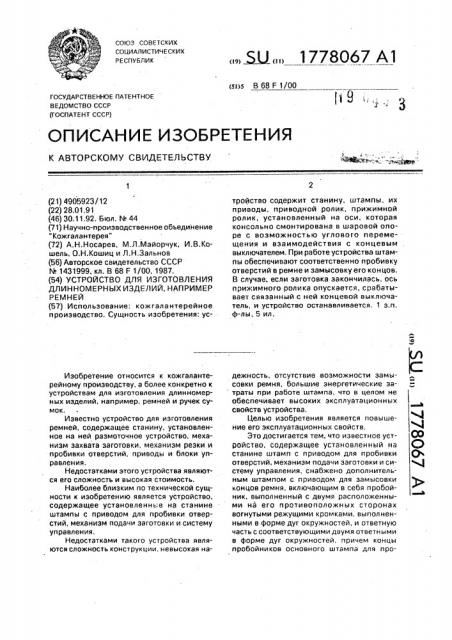

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 68 F 1/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ .,;ь» ф» »

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4905923/12 (22) 28.01.91 (46) 30,11.92, Бюл. ¹ 44 (71) Научно-производственное объединение

"Кожгалантерея" (72) А.Н.Носарев, M.Л.Майорчук, И.В.Кошел ь, О.Н. Кошиц и Л. Н,Зал ь нов (56) Авторское свидетельство СССР № 1431999, кл. В 68 F 1/00, 1987. (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

ДЛИННОМЕРНЫХ ИЗДЕЛИЙ, НАПРИМЕР

РЕМНЕЙ (57} Использование: кожгалантерейное производство. Сущность изобретения: усИзобретение относится к кожгалантерейному производству, а более конкретно к устройствам для изготовления длинномерных изделий, например, ремней и ручек сумок.

Известно устройство для изготовления ремней, содержащее станину, установленное на ней раэмоточное устройство, механизм захвата заготовки, механизм резки и пробивки отверстий, приводы и блоки управления.

Недостатками этого устройства являются его сложность и высокая стоимость.

Наиболее близким по технической сущности к изобретению является устройство, содержащее установленнь,е на станине штампы с приводом для пробивки отверстий, механизм подачи заготовки и систему управления.

Недостатками такого устройства являются сложность конструкции, невысокая на... Ж 1778067 А1 тройство содержит станину, штампы, их приводы, приводной ролик, прижимной ролик, установленный на оси, которая консольно смонтирована в шаровой опоре с возможностью углового перемещения и взаимодействия с концевым выключателем. При работе устройства штампы обеспечивают соответственно пробивку отверстий в ремне и замысовку его кон цов.

В случае, если заготовка закончилась. ось прижимного ролика опускается, срабатывает связанный с ней концевой выключатель, и устройство останавливается, 1 з,п. ф-лы, 5 ил. дежность, отсутствие возможности замысовки ремня, большие энергетические затраты при работе штампа, что в целом не обеспечивает высоких эксплуатационных свойств устройства, Целью изобретения является повышение его эксплуатационных свойств.

Это достигается тем, что известное устройство, содержащее установленный на станине штамп с приводом для пробивки отверстий, механизм подачи заготовки и систему управления, снабжено дополнительHbIM штампом с приводом для замысовки концов ремня, включающим в себя пробойник, выполненный с двумя расположенными на его противоположных сторонах вогнутыми режущими кромками, выполненными в форме дуг окружностей, и ответную часть с соответствующими двумя ответными в форме дуг окружностей, причем концы пробойников основного штампа для про1778067 биаки отверстий установлены с вертикальным смещением относительно друг друга, а в самом штампе выполнены демпфирующие камеры, при атом механизм подачи ааготовки снабжен приводным роликом, прижимным роликом с осью, шаровой опорой, в которой консольно закреплена указанная ось, с возможностью углового перемещения в вертикальной плоскости и концевым выключателем, расположенным с возможностью взаимодействия с осью, Ка фиг. 1 изображено устройство; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг.

3 — сечение Б-Б на фиг. 1; на фиг, 4 — вид по стрелке В нз фиг. 1; нз фиг.5 — узел I на фиг.

1 в рзэреэ8.

Устройство содержит станину 1, штампы 2 и 3 соответственно для пробивки отверстий В ззготОВке 4 ремня и эзмысовки 88 концов, их приводы 5 и 6. Кроме того, устройство содержит узел протяжки заготовки

4, вкл очзющий в себя приводной ролик 7 с приводным валом 8, прижимной ролик 9, установленный нз оси 10, которая консольно смонтирована в шаровой опоре 11 с воэможностью ее углового перемещения в .вертикальной плоскости. Над осью 10 расположен концевой выключатель 12 с возможностью взаимодействия с осью 10 при ее угловом перемещении в вертикальной плоскос и. Концевой выключатель 12 связан с системой управления устройства (не показана). При рззмыкзнии концевого выключателя привод (не показан) приводного взлз 8 отключз8тся, Нз станине 1 установлен узел автоматического останова протяжки заготовки при задержке ее движения какими-либо механическими элементами.

Этот узел вкл|очает в себя изогнутую, напрзвляющу о пластину 13, которая через ролик 14 связана с концевым выключателем

15. Штамп 5 включает в себя пробойники 16 и демпфирующие камеры 17. Причем концы пробойников 16 установлены с вертикальным смещением Лотносительно друг друга.

Величина сме цения может регулироваться и устанавливается равной толщине заготовки 4, Такое расположение пробойников 16 обеспечивает снижение энергетических затрат при пробивке нескольких отверстий, так как фак гически пробивка отверстий обеспечивается одним штампом и последовательно Одно за другим, что в целом повышает эксплуатационные свойства устройства. Штамп 6 включает в себя пробойник 18, рабочий конец которого имеет две режущие кромки 19, 20, расположенные на противоположных стОрОнзх прОбойника, при атом режущие кромки 19 и 20 имеют вогнутую форму в виде дуг окружностей.

Кроме того, штамп 6 включает в себя ответную часть с двумя соответствующими режущими кромками 21 и 22, которые имеют

- выпуклую форму в виде дуг окружностей.

5 Такое выполнение штампа 6 позволяет выполнять замысовку одновременно на начале одного ремня и на конце другого ремня, что повышает производительность, а в целом эксплуатационные свойства уст10 ройства. На оси 10 установлен диск 23 с отверстиями 24, взаимодействующими с фотодатчиком 25, которые связаны с системой управления и обеспечивают протяжку ремня на заданную длину. Кроме того, уст-

15 ройство содержит приспособление 26 для сбора готовых ремней 27.

Устройство работает следующим образом.

Заготовку 4 заправляют в устройство до

20 приводного ролика 7 под прижимной ролик

9. 8ключают устройство, по команде системы управления с помощью приводного ролика 7, фотодатчика 25 и диска 23 заготовка перемещается на заданную величину до

25 штампа 3. При этом штамп 2 может перемещаться по станине 1 на заданную длину ремня. Срабатывают штампы 2 и 3. При срабатывании штампа 2 пробойника 16 эа один ход привода 5 последовательно пробивают

30 ряд отверстий в заготовке 4 ремня, что обеспечивается установкой пробойников 16 со смещением относительно друг друга на величину Л (фиг. 5}. Камеры 17 обеспечивают демпфирование пробойников при срабаты35 вании штампа 2. Одновременно со штампом

2 срабатывает штамп 3, который за счет двух рабочих кромок 19 и 20 обеспечивает эамысовку начала одного ремня и замысовку конца другого. Приводной ролик 7

40 работает. перемещая заготовку 4, По команде системы управления приводной ролик 7 перемещает на заданную длину заготовку, срабатывают штампы и т.д. Если заготовка вышла из-под прижимного ролика 9, То его

45 ось 10, закрепленная в шаровой опоре 11, под действием собственного веса опустится вниз. При этом концевой выключатель

12 отключится, и произойдет остановка работы ролика 7, То есть устройство самосто50 ятельно отключится, если заготовка пройдет через устройство, 8 случае, если по каким-либо причинам произойдет задержка заготовки, пластина 13 изогнется и через ролик 14 передаст воздействие на концевой

55 выключатель 15, который отключит устройство.

Таким образом, наличие штампа с двумя режущими кромками штампа с вертикальным смещением пробойников, блокирующих устройств в виде шарнирно

1778067 закрепленной оси, взаимодействующей с концевым выключателем обеспечивает простоту, надежность устройства, повышение

его производительности, экономичности и безопасности, что в целом позволяет повысить эксплуатационные свойства устройства.

Формула изобретения

1, Устройстводля изготовления длинномерных изделий, например ремней, содержащее установленный на станине штамп с приводом для пробивки отверстий, механизм подачи заготовки и систему управления, отл ич а ю щ ее ся тем, что,с целью повышения его эксплуатационных свойств, оно снабжено дополнительным штампом с приводом для замысовки концов ремня, включающим в себя пробойник, выполненный с двумя расположенными на его противоположных сторонах вогнутыми режущими кромками, выполненными в форме дуг окружностей, и ответную часть с соот. ветствующими двумя ответными выпуклыми

5 режущими кромками, выполненными в форме дуг окружностей, причем концы пробойников основного штампа для пробивки отверстий установлены с вертикальным смещением относительно друг друга, а в

10 самом штампе выполнены демпфирующие камеры.

2. Устройство, по п.1. о т л и ч а ю щ е ес я тем, что механизм подачи заготовки снабжен приводным роликом, прижимным .

15 роликом с осью, шаровой опорой, в которой консольно закреплена указанная ось с возможностью углового перемещения в вертикальной плоскости, и концевым выключателем, расположенным с возможно20 стью взаимодействия с осью.

1778067
