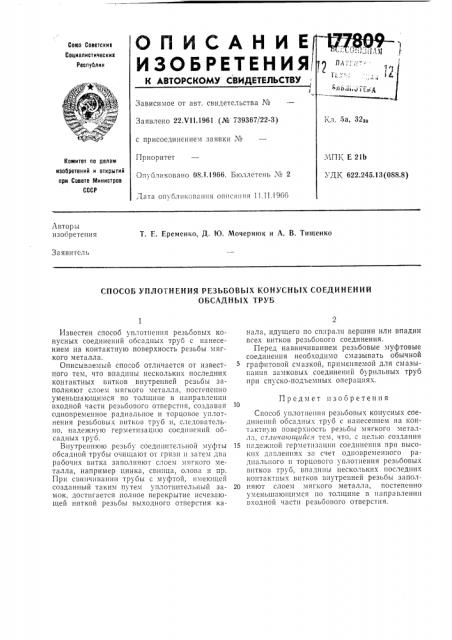

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских -" 1 J,ЛЦ

1а

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22Х11.1961 (¹ 739367/22-3) с присоединением заявки ¹

Приоритет

Опубликовано 08.1.1966, Бюллетень ¹ 2 а, 32зо

Е 21b

Комитет по делам изобретений и открытий при Совете Министров

СССР

622.245.13 (088.8) Дата опуоликовяния описания 11.II.1966

Авторы изобретения

T. Е. Еременко, Д. 1О. Мочернюк и А. В. Тищенко

Заявитель

СПОСОБ УПЛОТНЕНИЯ РЕЗЬБОВЫХ КОНУСНЬ1Х СОЕДИНЕНИЙ

ОБСАДНЫХ ТРУБ

Известен способ уплотнения резьбовых конусных соединений обсадных труб с нанесением на контактную поверхность резьбы мягкого металла.

Описываемый способ отличается от известного тем, что впадины нескольких последних контактных витков внутренней резьбы заполняют слоем мягкого металла, постепенно уменьшающимся по толщине в направлении входной части резьбового отверстия, создавая одновременное радиальное и торцовое уплотнения резьбовых витков труб и, следовательно, ггядеяную герметизацию соединений обсадных труб.

Внутреннюю резьбу соединительной муфты обсадной трубы очищают от грязи и затем двя рабочих витка заполняют слоем мягкого металла, например цинка, свинца, олова и пр.

При свинчивании трубы с муфтой, имеющей созданный таким путем уплотнительный замок, достигается полное перекрытие исчезающей ниткой резьбы выходного отверстия канала, идущего по спирали вершин или впадин всех витков резьбового соединения.

Перед навинчиванием резьбовые муфтовые соединения необходимо смазывать обычной графитовой смазкой, применяемой для смазывания замковых соединений 6i рильных труб при спуско-подъемных операциях.

Предмет изобретения

Способ уплотнения резьбовых конусных соединешш обсадных труб с нанесением на контактную поверхность резьбы мягкого металла, ст.гичгггошшк i тем, что, с целтио создания

15 tiадежггой герметизации соединения прн высоких давлениях зя счет одновременного радиального н торцового уплотнения резьбовых витков труб, впадины нескольких последних контактных витков внутренней резьбы зяпол20 няют слоем мягкого металла, постепенно уменьшающимся по толщине в направлении входной части резьбового отверстия.
