Реферат



Использование: перевод рыбы из нижнего бьефа гидроузла в верхний бьеф. Сущность изобретения: зашедшую в рыбонакопительный лоток рыбу побудительным устройством перемещают к контейнеру. Контейнер с накопленной рыбой перемещают в нижнюю по течению часть верхового лотка ,расположенного смежно с рыбонакопительным лотком и имеющего общую с ним боковую стенку. Пересаженная в верховой лоток рыба после адаптации в приямке верхнего лотка продолжает миграцию. 2 ил.

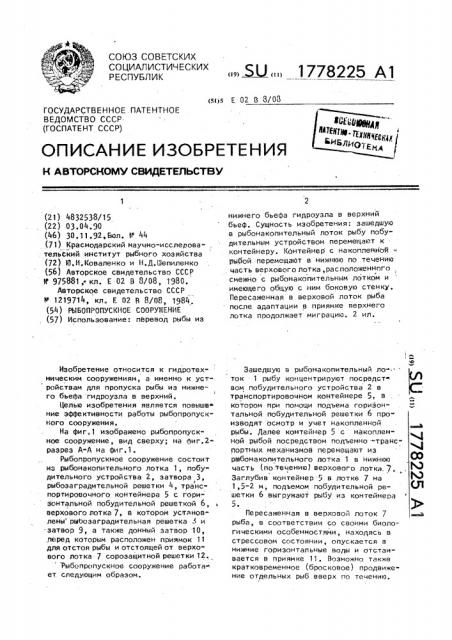

СОКЗЗ СОВЕТСКИХ

СО ЦИАЛ И СТИЧ Е С КИХ

РЕСПУБЛИК (!9) (< i)

« йнтщ. <

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕтеЛьСТВУ л

1 1

ГОСУДАРСТВЕННОЕ ПАТЕHTHOF

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 4832538/15 (22) 03,04.90 (46) 30. 11.92, Бюл. Н 44 (71) Краснодарский научно-исслеровательский институт рыбного хозяйства (72) 0.И.Коваленко и H.Ä.Яепиленко (56) Авторское свидетельство СССР

Н 975881; кл. Е 02 В 8/08, 1980, Авторское свидетельство СССР

И 1219714, л. F 02 В 8/08, 1984. (54) РЫБОПРОПУСКНОЕ СООРУЖЕНИЕ (57) Использование: перевод рыбы из

Изобретение относится к гидротехническим сооружениям, а именно к устройствам для пропуска рыбы из нижнего бьефа гидроузла в верхний.

Целью изобретения является повышв ние эффективности работы рыбопропусккого сооружения.

На фиг. l изображено рыбопропускное сооружение, вид сверху; на фиг.2разрез А-А на фиг.1.

Рыбопропускное сооружение состоит из рыбонакопительного лотка 1, побудительного устройства 2, затвора 3, рыбозаградительной решетки 4, транспортировочного контейнера 5 с горизонтальной побудительной решеткой 6, верхового лотка 7, в котором установлены рыоозаградительная решетка Л и

-затвор 9, а также донный затвор 10, .перед которым расположен приямок 11 для отстоя рыбы и отстоящей от верхового лотка 7 сорозащитной решетки 12. Рыбопропускное сооружение работа ет, следующим образом. нижнего бьефа гидроузла в верхний бьеф. Сущность изобретения: зашедшую в рыбонакопительный лоток рыбу побудительным устройством перемещают к контейнеру. Контейнер с накопленной. рыбой перемещают в нижнюю по течению часть верхового лотка, расположенного смежно с рыбонакопительным лотком и имеющего общую с ним боковую стенку.

Пересаженная в верховой лоток рыба после адаптации в приямке верхнего лотка продолжает миграцию. 2 ил.

) Зашедшую в рыбонакопительный ло- ° ток 1 рыбу концентрируют посредст вом побудительного устройства 2 в транспортировочном контейнере 5, в котором при помощи подъема горизонтальной побудительной решетки 6 про" изводят осмотр и учет накопленной рыбы, Далее контейнер 5 с накопленной рыбой посредством подъемно -трансг .oðòHûõ механизмов перемещают из рюбонакопительного лотка 1 в нижнюю ©© часть (по течению) верхового лотка, 7.

Заглубив контейнер 5 в лотке 7 на

1,5-2 м, подъемом побудительной ре- (Л шетки 6 выгружают рыбу из контейнера

5.

Пересаженная в верховой лоток 7 е ь рыба, в соответствии со своими биологическими особенностями, находясь в стрессовом ссстоянии, опускается в нижние горизонтальные воды и отстаивается в приямке 1 1. Возможно также кратковременное (бросковое) продвижение отдельных рыб вверх по течению.

1778225

В to же время 3а счет выбора оптималь. кой длины боковой (в частности, расголоженной ближе к шлюзам плотины) стенки верхового лотка 7 и в данном ) варианте также исключается попадание рыбы в зону сброса воды, т.е. исклю- чается ее непроизвольный скат.

Через определенный период времени (период адаптации) накопленная в лот- о ке 7 рыба выходит из приямка 11 вверх по течению и продолжает миграцию. При . этом действует ряд положительных факторов, ускоряющих процесс адаптации.

Во-первых, за счет уклона дна выпуск- кого лотка 7 в сторону нижнего бьефа . наблюдается постепенное вертикальное нарастание градиента скорости потока, что улучшает ориентировку в пространстве пересаженной рыбы. При этом 0 имеется также возможность создания необходимого скоростного режима пото" . ка воды в лотке 7 в зависимости от суточной активности различных видов . рыб. Во-вторых, вследствие постепен- 15 ной концентрации в лотке 7 пересаженной рыбы имеется возможность формирования в стаи отдельных видов рыб, что также ускоряет процесс адаптации и увеличивает миграционную активность. 30

Донный затвор с зависимой от ос-. новного затвора . регулировкой слу жит для создания необходимого гидрав-. лического режима в зоне приямка 1 l, 35 также-для промывки приямка 11 (при полном открытии и поднятой сетке 8) от наносов, ила и мусора.

Использование изобретений позволит значительно увеличить производительность рыбопропускного сооружения (при этом производительность рыбопропуск-ного сооружейия Лимитируется только временем накопления и пересадки рыбы) обеспечить безопаснЫй =."пропуск рыбы в верхний бьеф, а также, что не ме-. нее важно, с его помощью можно (при относительно небольших капитальных затратах ) существенна улучшить пара". метры большинства действующих рыбопропускных сооружений. формула. изобретения

Рыбопропускное сооружение, включающее рыбонакопительный лоток с верховым затвором и побудительным устройством, соединенный с нижним бьефом гидроузЛа, верховой лоток, соединенный с верхним бьефом и имеющий автономную систему регулирований гидравлического режима, .и трансйортировочный контейнер с ихтиологической ппощадкой, о т л и ч а ющ е е с я тем, что, с целью повыше ния эффективности работы, верховой лоток расположен смежно с рыбонако" пительным лотком и имеет общую с ним боковую стенку, при этом дно верхо,вого лотка .имеет укдон в сторону нижнего бьефа и оканчивается приямком, а автономная система регулирования гидравлического режима включает донный и расположенный над ним ocHosной затворы, размещенные за приямком в нижней по течению части верхового лотка.

1778225

Составитель Н.Иепиленко

Редактор 3.Хопакова Тепрел И,Иоргентал

Корректор .И. Булла

Заказ 11167 Тираж -. -9 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауюскан наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул . Гагарина, 101
